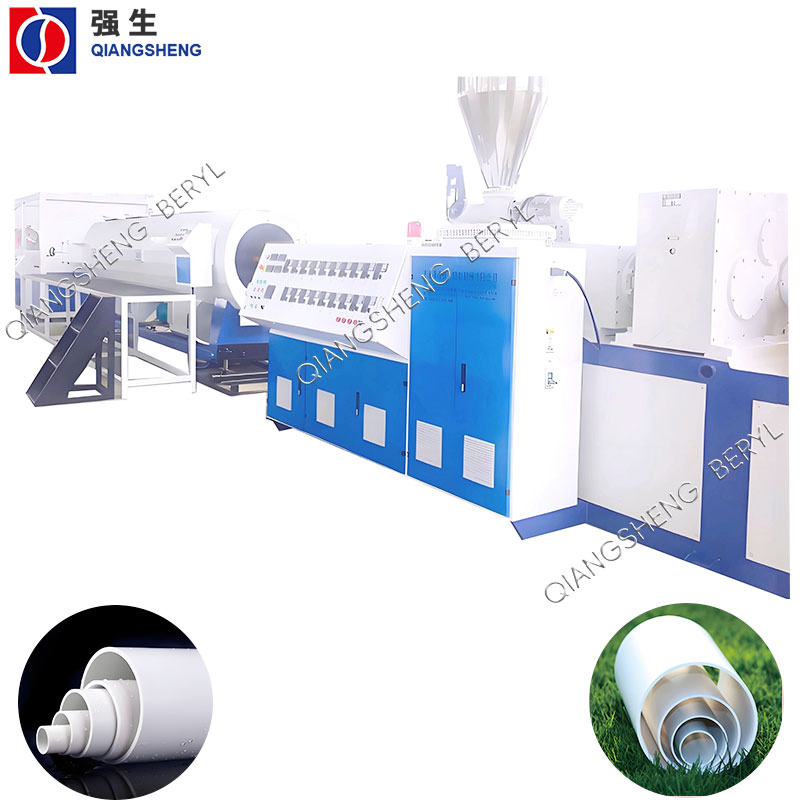

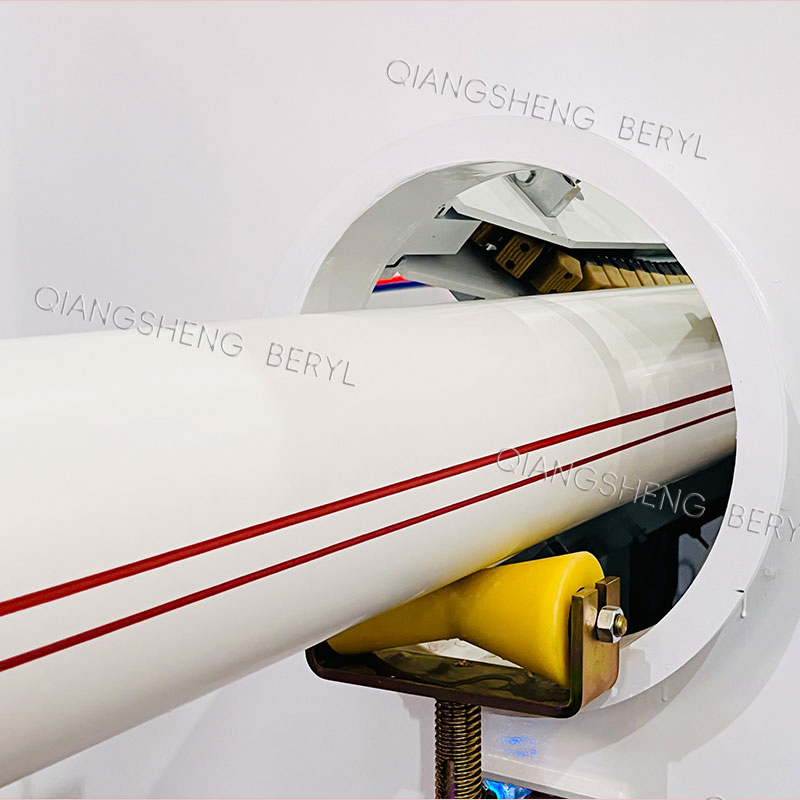

DN50-DN630mm خط بثق أوتوماتيكي بالكامل بقطر كبير ثلاثي الطبقات من PVC مع نظام خلط وتغذية

1 / 5

DN50-DN630mm خط بثق أوتوماتيكي بالكامل بقطر كبير ثلاثي الطبقات من PVC مع نظام خلط وتغذية

التخصيص:	متاح
الضمان:	12 شهرًا
نوع المنتج:	الأنابيب البلاستيكية

إرسال استفسار

وصف المنتج

ملخص
وصف المنتج
صور مفصلة
معلمات المنتج
التطبيق
الشهادات
التغليف والشحن
ملف الخدمات

المعلومات الأساسية

نموذج رقم. SJSZ65/132

المسمار رقم المزدوج المسمار

أتمتة أوتوماتيكي

مكمثر المحوسبة

شهادة CE, ISO9001: 2008

حسب الطلب مخصصة

حالة جديد

خدمة ما بعد البيع اختبار الإمداد، وخدمة التركيب، وقطع الغيار

الاسم خط إنتاج أنابيب PVC ثلاثية الطبقات المدمجة

ماركة العاكس ABB

العلامة التجارية للمحرك Siemens

وحدة التحكم في درجة الحرارة أومورن

السعة 100-200 كجم/ساعة

مادة مناسبة PVC upvc cpvc

طريقة التسخين تدفئة مصنوعة من الألومنيوم المصبوب

المواد الخام مسحوق PVC

مصدر الطاقة 380 فولت ثلاثية الأطوار 50 هرتز أو حسب الطلب

إجمالي الطاقة المركبة 80 كيلو واط تقريبًا

الخدمة دعم فني عبر الفيديو وقطع غيار مجانية

حجم الماكينة 25 ميجا x 2.8 ميجا x 3 ميجا

حزمة النقل تقوية السلك الصلب الثابت في المجموعة الخشبية

تخصيص صندوق تروس رأسي عالي العزم، برغي بيمايتاليك

الأصل الصين

رمز النظام المنسق 84772090

القدرة الإنتاجية 300 ضبط/سنة

وصف المنتج

يتضمن خط إنتاج الأنابيب ثلاثي الطبقات من مادة PVC هذا مفكًا لولبيًا مخروطي الشكل ورأس ملولب وخزان تفريغ وخزان مياه وعلب تفريغ، قاطع بدون غبار أو مقص كوكبي الدوران، ماكينة قطع مع مقابس دائرية أو مقابس مستطيلة أو أنواع من المقابس على شكل U. يمكن لماكينة الأنابيب PVC الخاصة بنا أن تصنع أنابيب تتراوح بين 16 مم و630 مم، نطاق سُمك الجدار من 1 إلى 30 مم.

ينتج خط إنتاج الأنابيب ثلاثي الطبقات من مادة الكلوريد متعدد الفينيل أنابيب لإنتاج السباكة والري والبناء بكفاءة ودقة عالية. خط إنتاج الأنابيب ثلاثي الطبقات له استخدامات عديدة، مثل: المباني، والصرف الزراعي، ونقل الهواء المضغوط، وخط الكبل. يمكن تغيير أنابيب السمك بسهولة.

مقدمة موجزة

خط إنتاج الأنابيب المشتركة ثلاثية الطبقات من مادة PVC مناسب لإنتاج أنابيب PVC من 20 إلى 315 مم.
المواد الخام الرئيسية لإنتاج أنابيب PVC هي الراتينج PVC ومسحوق الكالسيوم والإضافات.
خط إنتاج الأنابيب المصنوعة من الكلوريد المتعدد الفينيل هو عبارة عن مخلص ثنائي المسامير مخروطي الشكل للمواد الخام المسحوق.
خط إنتاج الأنابيب البلاستيكية (PVC) هو خرج مزدوج الأنابيب الذي يزيد من أداء الماكينة إلى أقصى الحدود.
لدينا أيضاً أنابيب أنابيب PVC ذات قطر آخر.

صور مفصلة

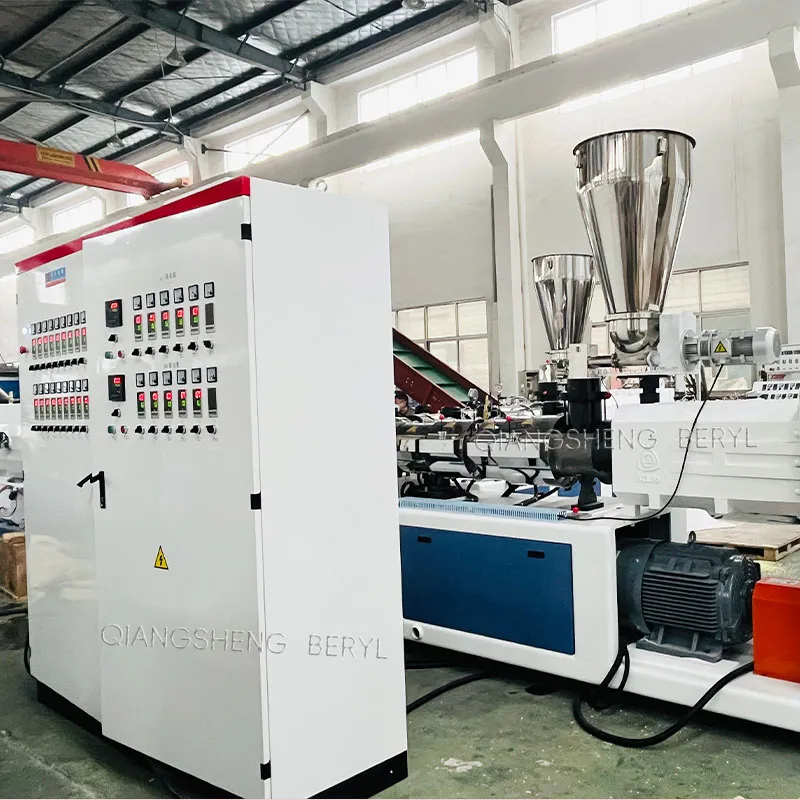

1 أداة طرد بلاستيكية

1. مكونات كهربائية ذات علامة تجارية عالمية مشهورة مثل Siemens وABB وغيرها.

2. صندوق تروس عالي العزم مزود بمحمل NSK.

3. برغي وبرميل ثنائي المعدن.

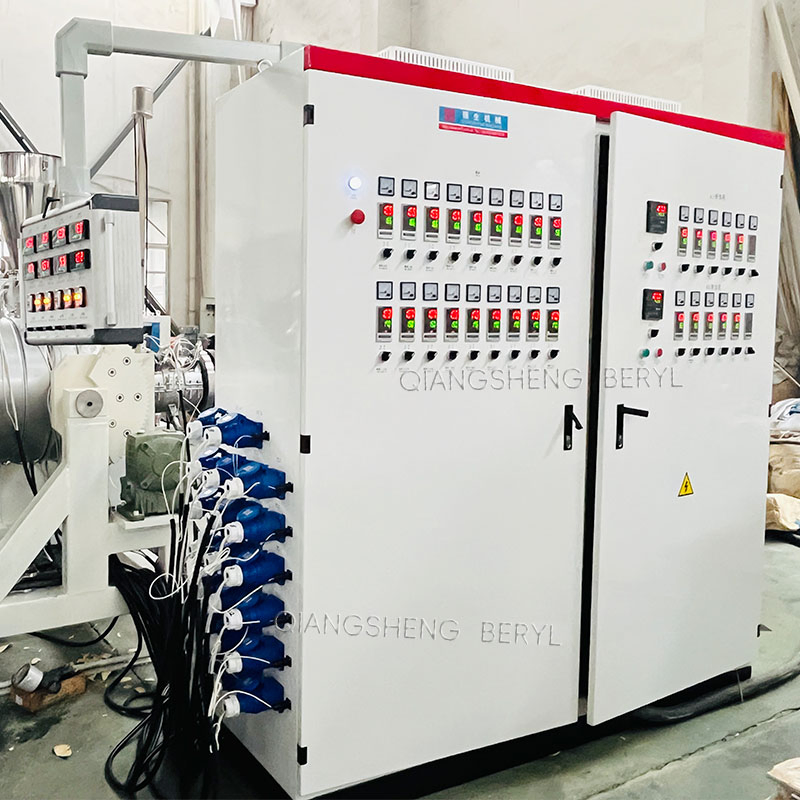

4. نظام التحكم الذكي في PLC مع واجهة مستخدم سهلة الاستخدام.

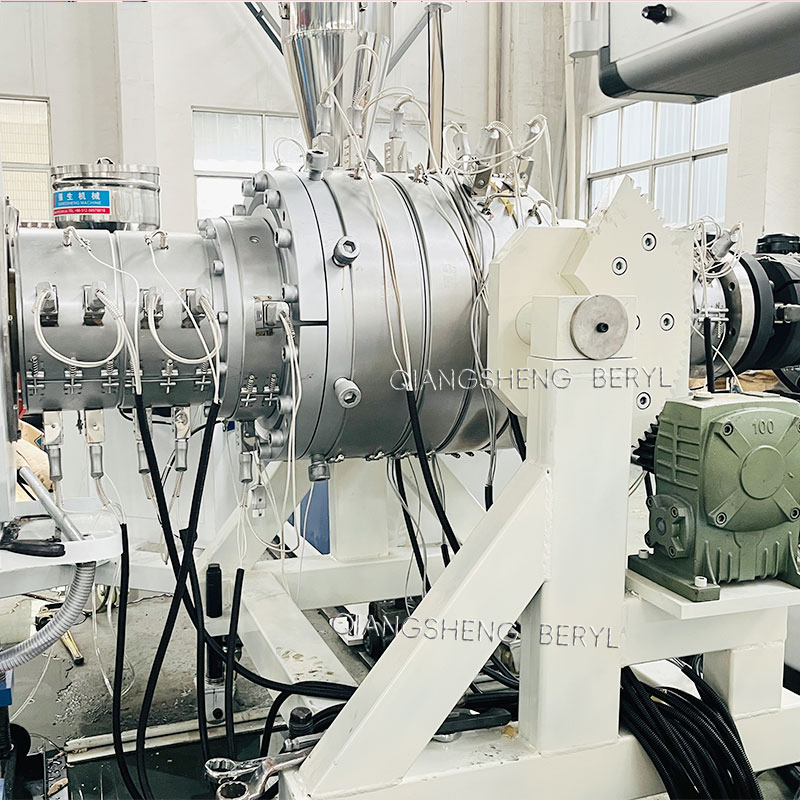

2 قالب

1. مادة هيكل القالب هي الفولاذ 45#، وعولج ورمزت.

2. مادة أجزاء القالب الداخلي هي 40 Cr.

3. مادة جلبة المعايرة برونزية القصدير.

4. يمكن تخصيص القطر حسب الحاجة.

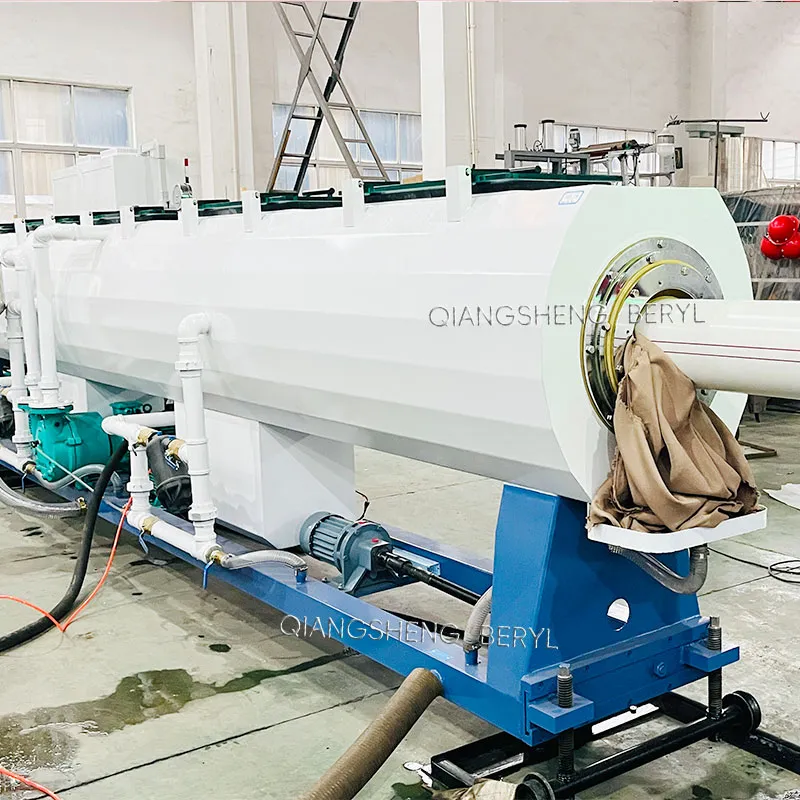

3 خزان مياه معايرة اللقاح

1. معايرة القطر الخارجي للأنبوب وأنبوب التبريد.

2. مادة خزان المياه من الفولاذ المقاوم للصدأ 304.

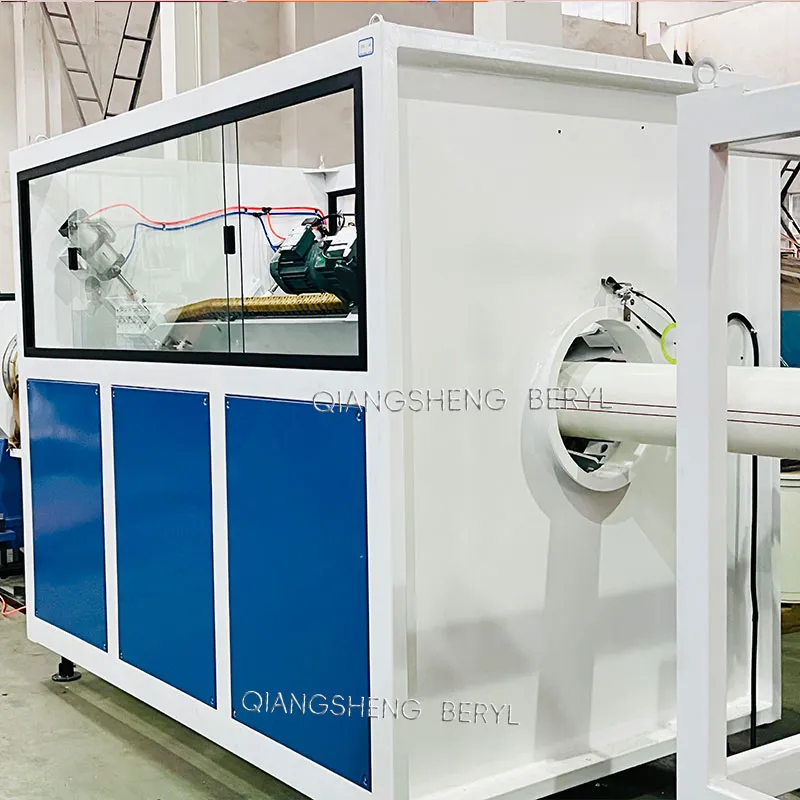

4 تفريغ الماكينة

1. الوظيفة: سحب الأنابيب بشكل مستقر ومتزامن مع سرعة آلة السحب.

2. وضع التثبيت مبطن هوائيًا.

3. وضع ضبط السرعة هو تحويل التردد.

5 آلة التقطيع

1. الوظيفة: قطع أنبوب PVC بطول ثابت.

2. نوع القطع: قاطع عد القطع بالمتر الآلي.

معلمات المنتج

الطراز	نطاق الأنبوب	آلة طرد	أقصى خرج	السرعة القصوى	الطاقة الإجمالية
16-50 مم	SJSZ65/132	250 كجم/ساعة	10 م/دقيقة	85 كيلووات	-
PVC-63	16-63 مم	SJSZ51/105	150 كجم/ساعة	10 م/دقيقة	60 كيلووات
PVC-110	50-110 مم	SJSZ55/110	180 كجم/ساعة	10 م/دقيقة	70 كيلووات
PVC-160	63 إلى 160 مم	SJSZ65/132	300 كجم/ساعة	5 م/دقيقة	90 كيلووات
PVC-250	110-250 مم	SJSZ80/156	400 كجم/ساعة	3.5 م/دقيقة	120 كيلووات
PVC-315	160-315 مم	SJSZ80/156	400 كجم/ساعة	3 م/دقيقة	160 كيلووات
PVC-450	250-450 مم	SJSZ92/188	700 كجم/ساعة	1.5 م/دقيقة	200 كيلووات
PVC-630	315-630 مم	SJSZ92/188	700 كجم/ساعة	0.9 م/دقيقة	230 كيلووات

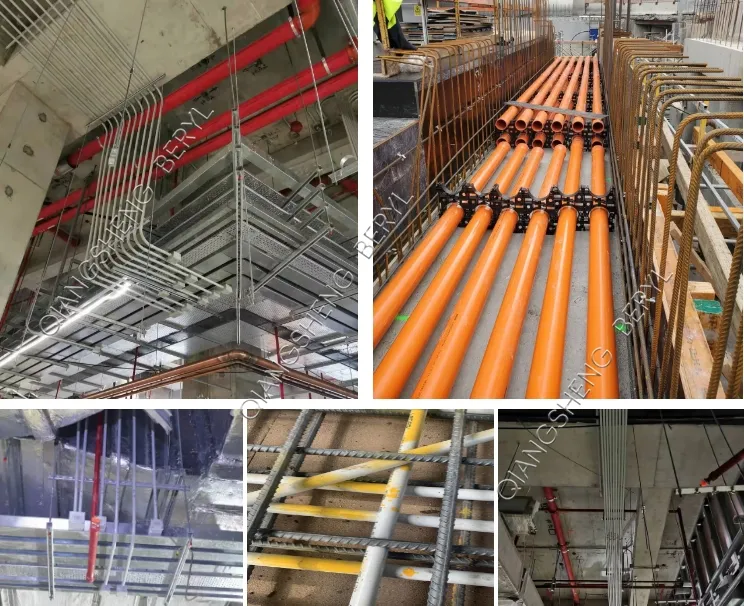

التطبيق والمزايا

قوة شد وتماسك جيدة: تتمتع هذه الأنابيب بصلابة ومتانة هيكلية عالية.
مقاومة منخفضة للسوائل: جدار أنبوب PVC-U أملس للغاية؛ حيث يبلغ معامل الخشونة 0.009 فقط، مما يجعل قدرتها على توصيل المياه أعلى بنسبة 20% مقارنة بأنابيب الحديد و40% مقارنة بأنابيب الخرسانة.
مقاومة التآكل والمواد الكيميائية: تتميز أنابيب PVC-U بمقاومة ممتازة للأحماض والقلويات والرطوبة والتربة، ولا تتطلب معالجة إضافية ضد التآكل.
مكافحة اللدغة: أنبوب PVC-U لا يمثل مصدر تغذية للقوارض، مما يمنع تعرضه للتخريب من الآفات.
إحكام ربط الماء: يضمن استخدام الوصلات الحلقية المطاطية أو اللاصقة إحكاماً كاملاً ضد التسرب.
اختبارات الأداء المتفوقة: خضعت لاختبارات دقيقة تشمل التقلص، قوة الشد، الثبات الحراري، ومعدل إطلاق المواد الضارة لضمان السلامة التامة.

الشهادات والجودة

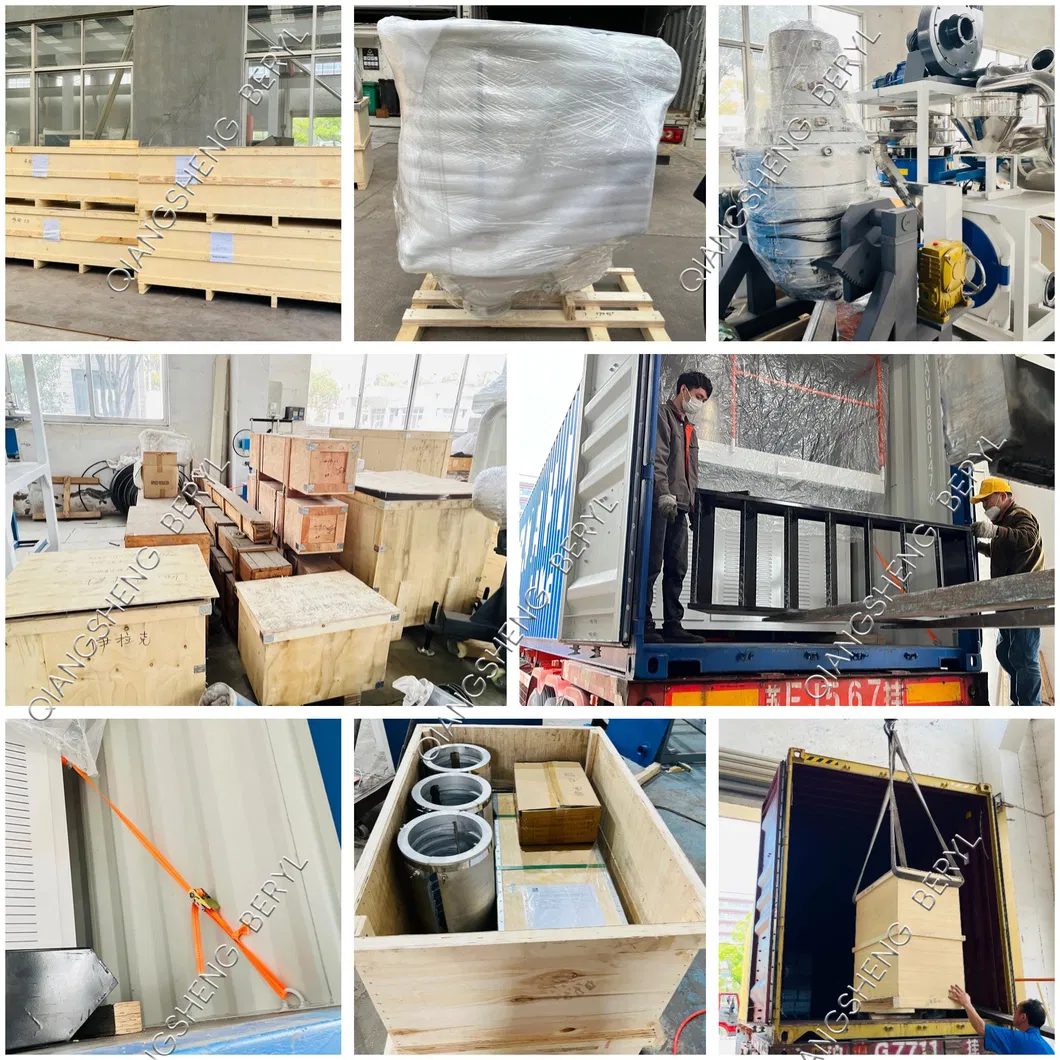

التغليف والشحن

الخدمات قبل البيع ومجموعة المنتجات

مع خبرة تزيد عن 30 عامًا في صناعة الآلات البلاستيكية، تضمن معدات البثق المتخصصة لدينا أعلى مستويات الجودة والابتكار التكنولوجي. نوفر تقنيات متطورة ومطورة لتلبية متطلبات السوق العالمية في مجالات البثق وإعادة التدوير.

مجموعة منتجاتنا تتضمن:

مسامير لولبية مخروطية الشكل
براغي Extruders ذات برغي واحد
خطوط إنتاج الطرد البلاستيكية المتكاملة
المعدات المساعدة والتكميلية
خطوط إنتاج الأنابيب البلاستيكية من البولي فينيل كلوريد (PE) وPP وPVC
خطوط بروز التشكيل الجانبي البلاستيكية
خطوط الكريات البلاستيكية
أنظمة إعادة تدوير البلاستيك

الأسئلة الشائعة (FAQ)

ما هو خط إنتاج أنابيب PVC ثلاثية الطبقات؟

هو نظام متكامل مصمم لبثق الأنابيب البلاستيكية المكونة من ثلاث طبقات متداخلة، حيث يتم تصنيع الأنابيب بأقطار مختلفة لتناسب أغراض الصرف البنائي، الري، وتمديد الكابلات بكفاءة عالية.

ما هو نطاق الأقطار وسماكة الأنابيب التي يمكن إنتاجها؟

يمكن لخط الإنتاج تصنيع أنابيب يتراوح قطرها الخارجي من 16 مم إلى 630 مم، وبسماكة جدار تتراوح بين 1 إلى 30 مم وفقاً للمتطلبات والقوالب المستخدمة.

ما هي العلامات التجارية للمكونات الكهربائية المستخدمة في الماكينة؟

نحن نستخدم مكونات كهربائية عالية الجودة من علامات تجارية عالمية رائدة؛ مثل محركات Siemens، وعواكس التردد من ABB، وأجهزة التحكم في درجات الحرارة من Omron لضمان استقرار الإنتاج وعمر تشغيلي طويل.

كيف يتم شحن وتعبئة خط الإنتاج لضمان سلامته؟

يتم تعبئة المعدات وتثبيتها بشكل آمن للغاية داخل حاويات الشحن باستخدام أسلاك فولاذية صلبة ومجموعات خشبية متينة لمنع أي حركة أو تلف أثناء النقل البحري أو البري.

ما هي خدمات الدعم الفني بعد البيع التي توفرونها؟

نوفر للعملاء خدمات الدعم الفني عبر الفيديو للتوجيه والتركيب، وتوفير قطع الغيار المجانية اللازمة للصيانة الأولية، بالإضافة إلى المساعدة في اختبار تشغيل المعدات لضمان انطلاق الإنتاج بنجاح.
