معدات أكسلرود
معدات أكسلرود
عرض الأسعار والتكوين
| قائمة الماكينات | الكمية | سعر الوحدة (دولار أمريكي/كمبيوتر) |
|---|---|---|
| نظام التغذية | 1 | - |
| مفكس لولبي 75 مم 1:42 | 1 | - |
| تغيير الشاشة الهيدروليكية | 1 | - |
| المضخة | 1 | - |
| قالب | 1 | - |
| تقويم ثلاثي اللفات | 1 | - |
| نظام التحكم في درجة حرارة اللفة | 1 | - |
| كتيفة التبريد | 1 | - |
| وحدة التفريغ | 1 | - |
| أداة الرفع | 1 | - |
| نظام التحكم الكهربائي | 1 | - |
| قطع الغيار | 1 | - |
| فترة التسليم: من 60 إلى 70 يومًا طبيعيًا من استلام الوديعة | ||
| الدفع: إيداع 35%، يتم دفع الرصيد قبل إتمام تشغيل المصنع | ||
| الضمان: 3 سنوات | ||

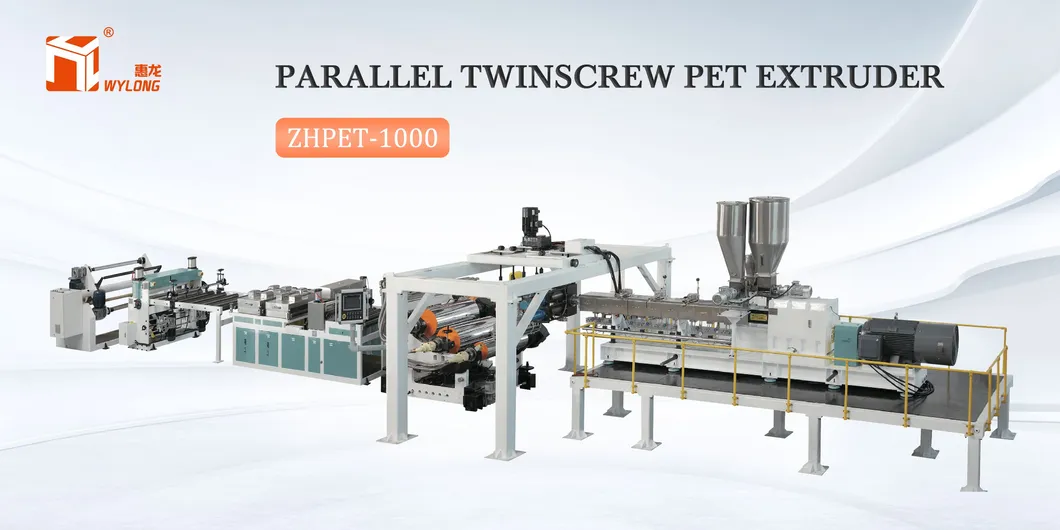

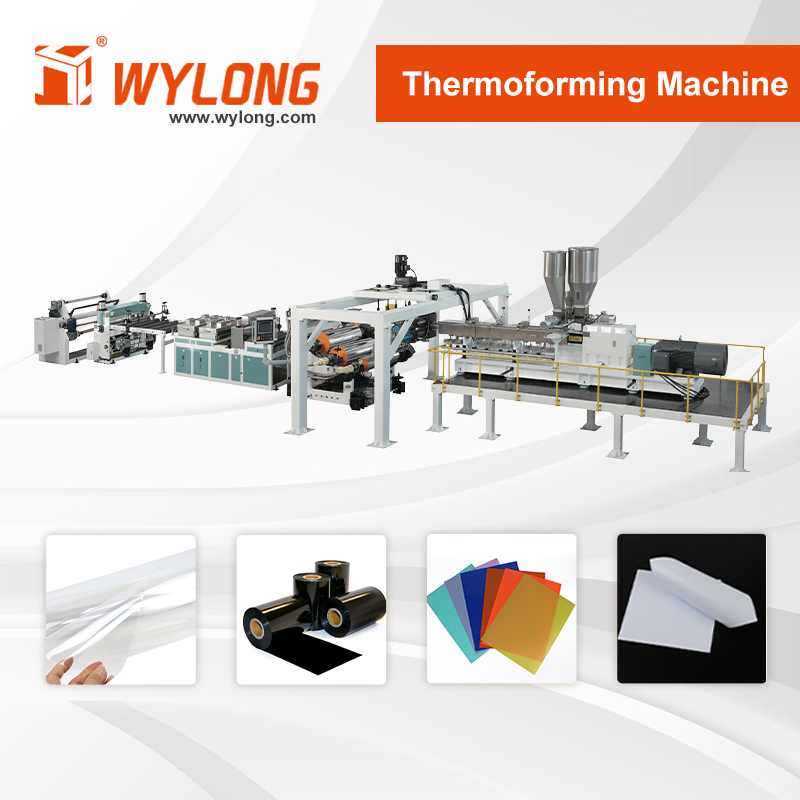

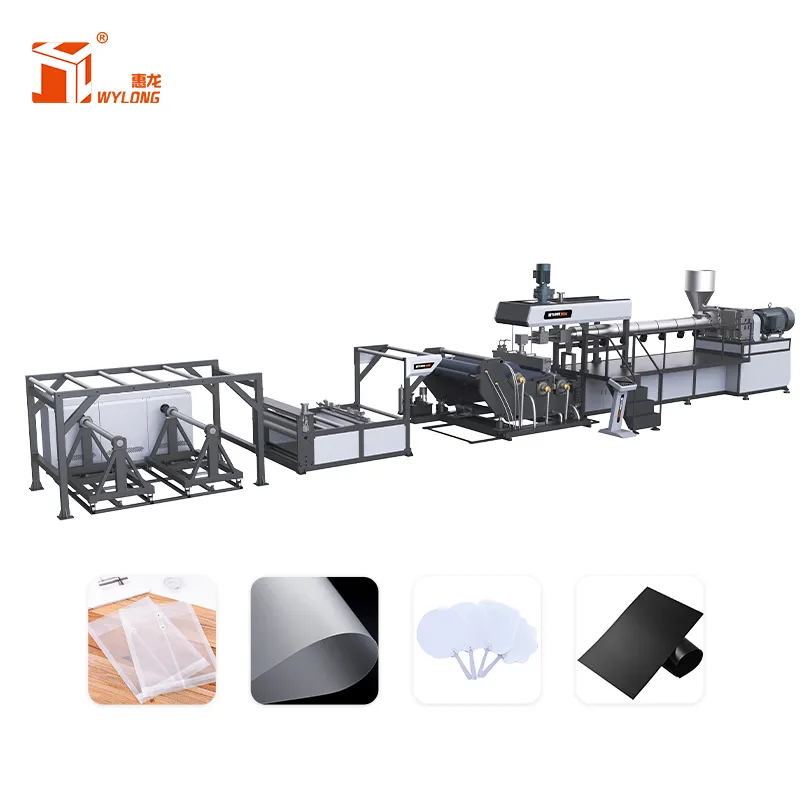

خط بروز ورقة PP - المواصفات الفنية
| ملخص المواصفات | |
|---|---|
| مواد المعالجة | APET، PETG، CPET، PLA |
| مصدر الطاقة الكهربائية | يتم تزويد جميع الكبائن (بما في ذلك مصدر الطاقة الرئيسي والتحكم) وجميع الكابلات الداخلية من قبل البائع، وتقع مسؤولية المشتري على عاتق الكابلات الخارجية وإطار الكابل إلى اللوحة الرئيسية/موضع طاقة الإدخال الخاص بآلة طرد الورق. مدخل التيار الرئيسي: 3× 440V | التذبذب: ±10% (الحد الأقصى) التردد: 60 هرتز | التذبذب: ±0.5 هرتز (الحد الأقصى) |
| إمداد مياه التبريد | يجب أن يتبع الماء المستخدم في الماكينات في الدوائر المغلقة أو المفتوحة الحلقة المطلب العام: تنظيف المصفاة وخالي من الرواسب. درجة حرارة الإمداد: ≤ 30 درجة مئوية | ضغط الإمداد: 3~5 بار | اختلاف الضغط: ±0.5 بار معدل ضغط الإرجاع: 1.5 بار | سعة الاستهلاك: 25~30 م³/س |
| الهواء المضغوط | نظيف وخالٍ من الزيت والغبار والماء قم بإمداد الضغط في نقطة الاستخدام: ≥ 7 بار | اختلاف الضغط: ±1% | سعة الاستهلاك: 1.0 م³/س |
| برنامج التحكم الكهربائي | برنامج التحكم المضمن في خط الطرد الإصدار 1.0 |
| نحتفظ بالحق في تحسين تقنية المعدات، والمعلمات الفنية التالية عرضة للتغيير من دون إشعار مسبق. | |
| أداة استخراج المسامير مقاس 120 مم | |
|---|---|
| عرض المنتج | 350-850 مم |
| سُمك الورقة النهائية | 0.15 - 1.8 مم |
| عرض تأثير الموت | 980 مم |
| العرض الفعال للبكرة | 980 مم |
| حجم الأسطوانة 1# 2# 3# | الأسفل: قطران 320-900 مم | الأوسط والأعلى: قطران 500-900 مم |

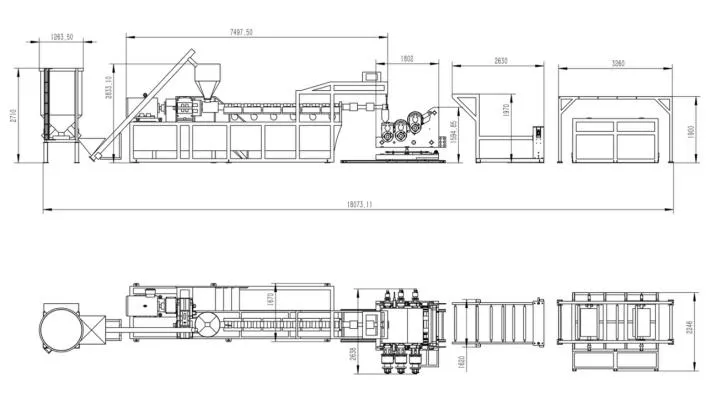

| الطول*العرض*الارتفاع | 20 م * 2.5 م * 2.8 م |
| الطاقة الإجمالية | 350 كيلو واط |
| طاقة التشغيل | 200 كيلووات |
| السعة | 500 كجم/ساعة |
| كمية الحاويات | الأغراض العامة (GP) 20'GP 40' |
| سيتم تأكيد كل البيانات الفنية أعلاه وفقًا للعقد النهائي. | |
| قائمة المعدات | الكمية |
|---|---|
| نظام التغذية | 1 |
| أداة استخراج المسامير مقاس 75 مم | 1 |
| تغيير الشاشة الهيدروليكية | 1 |
| المضخة | 1 |
| قالب | 1 |
| تقويم ثلاثي اللفات | 1 |
| نظام التحكم في درجة حرارة اللفة | 1 |
| كتيفة التبريد | 1 |
| وحدة التفريغ | 1 |
| أداة الرفع | 1 |
| نظام التحكم الكهربائي | 1 |
| قطع الغيار | مجموعة واحدة |
أداة استخراج المسامير مقاس 120 مم
| ماسورة لولبية | |
| مادة البرغي | عنصر البرغي مصنوع من مواد مقاومة للتآكل وفولاذ نترات |
| صلابة البرغي | HV950 |
| مادة الأسطوانة | مادة مقاومة للتآكل، فولاذ نترات |
| صلابة الأسطوانة | HV 1050 |
| قطر البرغي | 75 مم 1:42 |
| L / D | 32 |
| الخرطوش والنحاس | خرطوش الزجاج والنحاس المصبوب للثلاث مناطق الأولى، الألومنيوم المصبوب للبقية |
| إجمالي طاقة التسخين | 60 كيلو واط |
| وضع التبريد | مضخة المياه الجارية: طاقة الموتور 0.55 كيلو واط |
| القيادة (Drive) | |
| الموتور | موتور التيار المتردد بقوة 75 كيلو واط |
| صندوق التروس | عزم عالي، محامل NSK |
| وضع الاتصال | اتصال مباشر مع منصة من الفولاذ لهيكل الإطار الرئيسي |

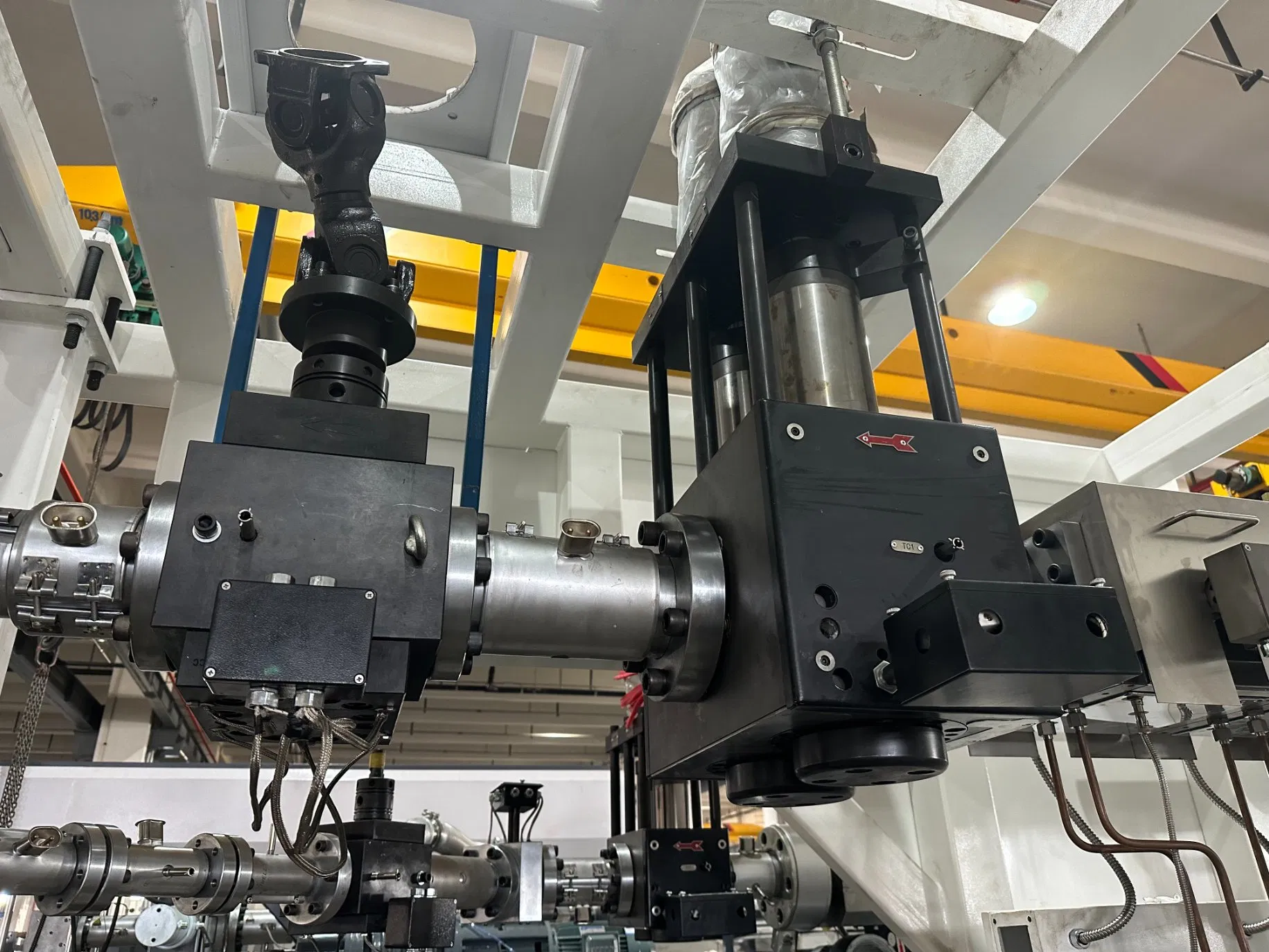

مبادل الزجاج الهيدروليكي
| التشغيل الهيدروليكي | التحكم اليدوي، ومبدل الشاشة الهيدروليكي |
| الوضع البنيوي | محطة ثنائية العمود |
| طريقة التسخين | تسخين قضيب التسخين من الفولاذ المقاوم للصدأ |
مضخة الانصهار
| وصلة تشغيل المضخة | موصلات عمود الكردان مع صندوق التروس + موتور التيار المتردد |
| مستشعر الضغط | يتم استخدام GEFRAN/GRAEFE أمام المضخة، ويتم إنتاجه محليًا بعد المضخة أمام الشبكة |
حرف T
| الهيكل | عداء التعليق (العلامة التجارية JC Time) |
| المادة | فولاذ النرد عالي الجودة |
| الطلاء بالكروم | والعداء في القالب مطلي بالكروم، وأقل سمك للطبقة المطلية بالكروم هو 0.03-0.05mm |
| تشطيب السطح | السطح المصقول (التجويف Ra 0.1um، الطرف Ra 0.05um) |

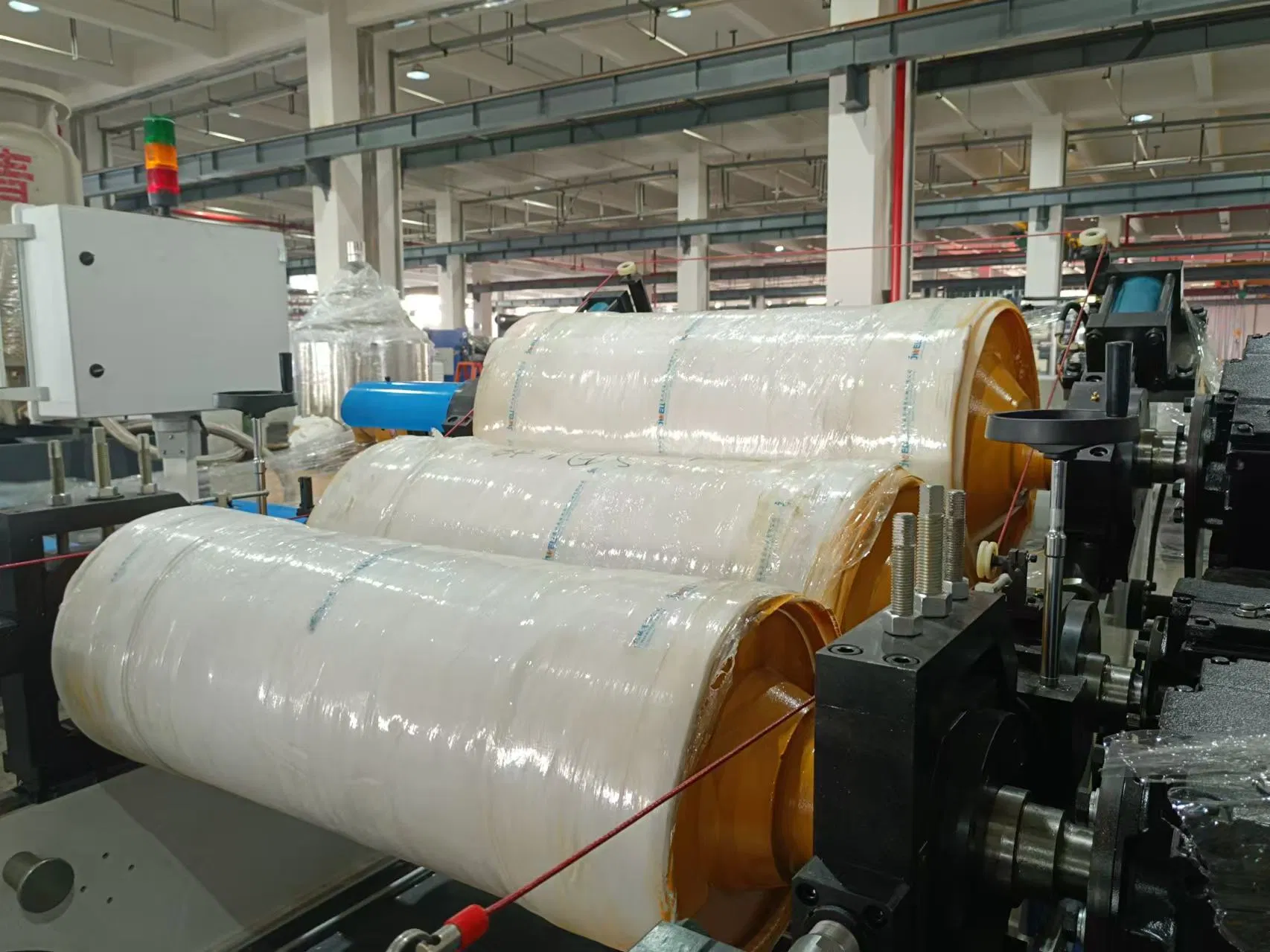

تقويم ثلاث بكرات
| الدقة الفنية | بديهي: ≤0.005 ملم | الطبقة النهائية للأسطوانة: Ra ≤ 0.016um | صلابة سطح الأسطوانة: HRC58-62 | سمك الطلاء بالكروم: ≥ 0.08 مم |
| نظام التشغيل | صندوق التروس + الموتور بقوة ناقل حركة 3 كيلو واط |
| ضبط فجوة ثلاث بكرات | الفتح والإغلاق الهيدروليكي، والضبط الدقيق للترس اللولبي اليدوي والدودة، مع وظيفة القفل الذاتي، ومفتاح إيقاف الطوارئ الآمن، ونظام التحكم المتزامن |
| الخصائص الهيكلية | شكل أفقي J | لوحة جدارية من الفولاذ الصلب بشكل عام | محمل اليابان NSK | الوصلة الدوارة ذات جودة عالية وتتضمن حد ميكانيكي ومفتاح سحب آمن |

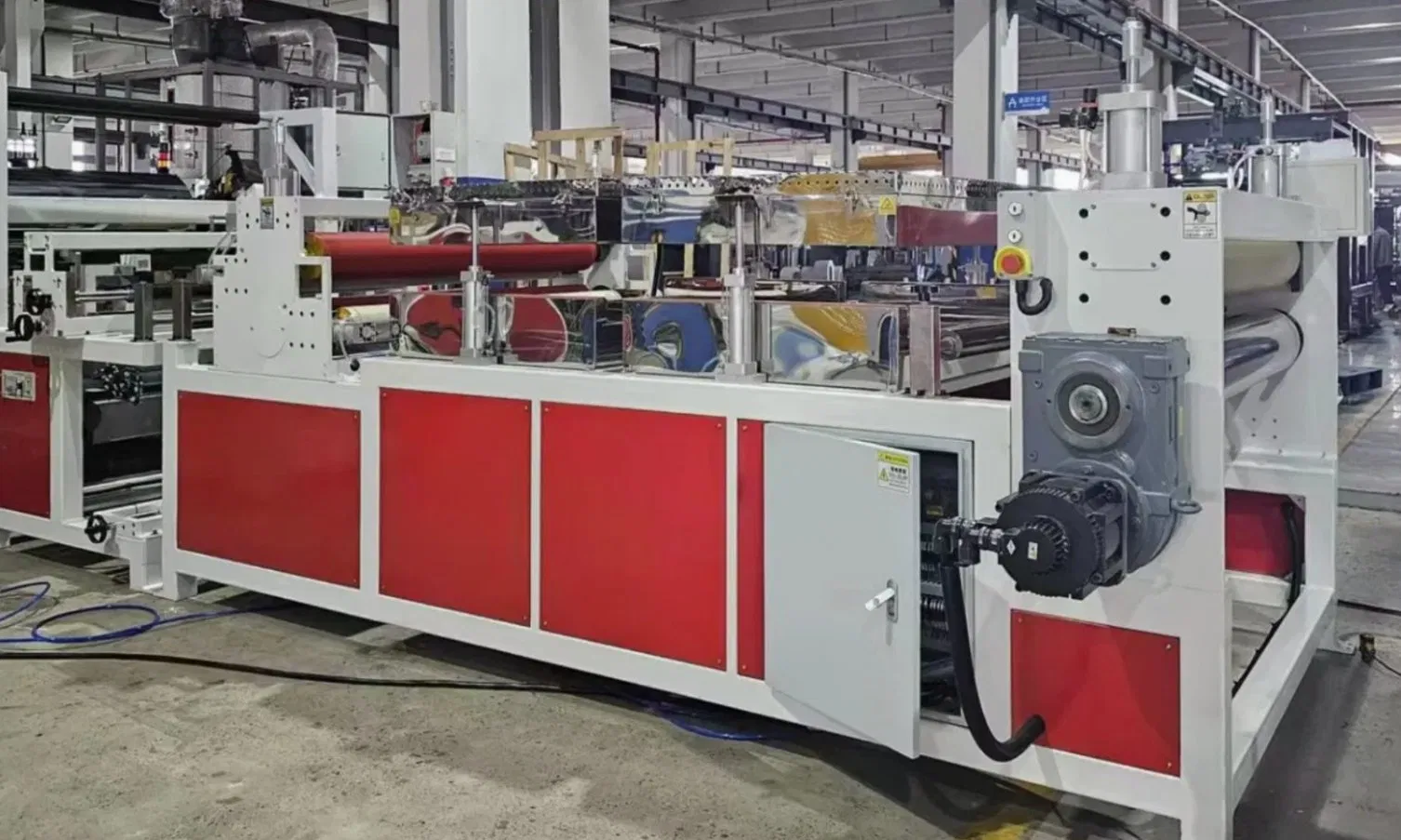

إطار دعم التبريد ووحدة الزخرفة الجانبية
| المواصفات الفنية | طول القوس: 5 أمتار | كتيفة بكرات السحب (بدون طاقة): بكرات الألومنيوم بمواصفات 70×1000 مم |
| جهاز التشذيب والقطع | سكاكين مستديرتين مع جهاز توصيل هواء الساحق عبر الإنترنت (مجموعة واحدة) بقطر 200×1000 مم الأسطوانة العلوية: البكرة المطاطية من النتريل | الأسطوانة السفلية: لفّة من الفولاذ المطلي بالكروم |
| نظام التشغيل | صندوق التروس + الموتور بقوة 2.2 كيلو واط (يمكن إجراء التزامن بشكل مستقل) |

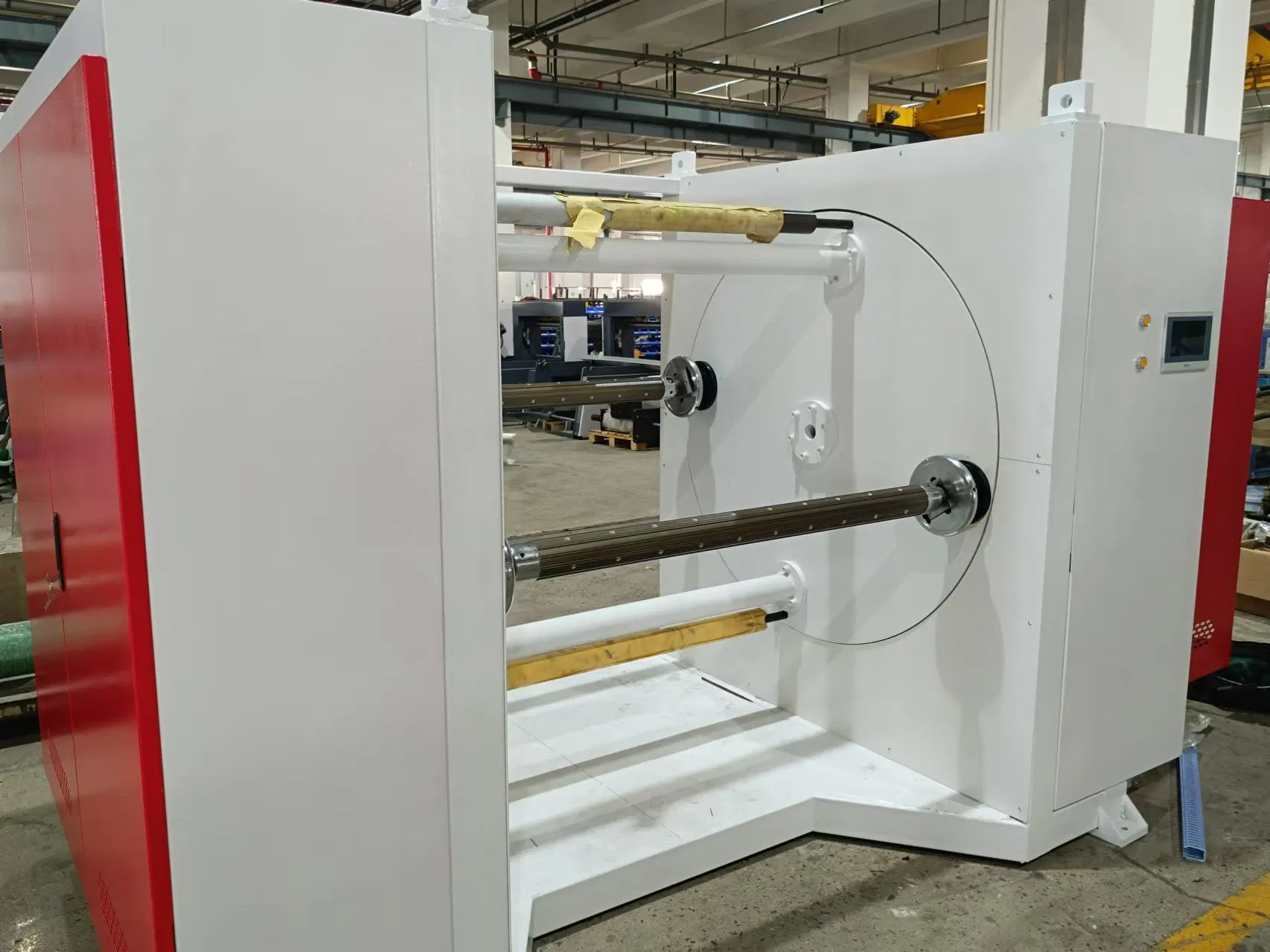

أداة الرفع ونظام الخلط
| أداة الرفع | محطة مزدوجة هيدروليكية | قطر اللفائف: < 1800 مم | تحتوي على 6 عربات إعادة لف |
| نظام الخلط والتغذية | سعة الخلط: 500 كجم | قوة خلط تبلغ 3 كيلو واط، وقوة إطعام تبلغ 1.5 كيلو واط |
نظام التحكم الكهربائي
| لوحة التشغيل والـ PLC | Siemens/Inovance |
| جدول العرض | نظام التشغيل الآلي بالكامل |
قطع الغيار المرفقة
| الاسم | الكمية |
|---|---|
| أدوات خاصة للبرغي | مجموعة واحدة |
| أدوات خاصة بالعفن | مجموعة واحدة |
| المزدوجة الحرارية 5 أمتار | 2 كمبيوتر شخصي |
| المزدوجة الحرارية لدرجة حرارة البكرة | 2 كمبيوتر شخصي |
| المرحل | 3 حواسيب شخصية |
| قاطع دائرة الجهد المنخفض | 2 كمبيوتر شخصي |
| حلقة تسخين الشفة | 1 كمبيوتر شخصي |
| قضيب تسخين القالب | 4 حواسيب شخصية |
| مسمار ضبط الشفة المرتفقة | مجموعة واحدة |
| مقياس مستشعر نحاسي | 1 حواسيب شخصية |
| بعد خدمة البيع |
| فترة الضمان هي 3 سنوات والخدمة متوفرة مدى الحياة. ستغطي التكاليف التي يسببها خبير البائع في بلد العميل (بما في ذلك تذكرة رحلة الذهاب والإياب وحركة المرور الداخلية والرسوم الطبية والإقامة والعشاء وما إلى ذلك) وتكلفة مواد المكونات من قبل المشتري، ولكن خلال فترة الضمان، سيغطي البائع تكلفة المكونات، باستثناء الأجزاء المستهلكة والأعطال الناتجة عن أسباب بشرية. |
| سيجيب خبيرنا على أي استفسار خلال 24 إلى 48 ساعة وسيتم حلها في أقرب وقت ممكن. |
| يمكن للعميل إرسال المهندس الخاص به لتلقي التدريب اللازم. |
| يوفر البائع مستندات الدعم الفني الكاملة والرسومات النسبية للمكونات الكهربائية المكتوبة باللغتين الصينية والإنجليزية. |
| يمكن للبائع إرسال عدد كافٍ من الفنيين إلى شركة المشتري لتركيب واختبار الخطوط. |
| معيار الاختبار |
| يتم منح معيار القبول للسلعة بالكامل وفقاً للمواصفات الفنية المتعاقد عليها والمعتمدة. |
| دليل تشغيل مستلزمات آلة الصرافة للمخرج الرئيسي والملحقات المعدات والرسومات الرئيسية للمكونات الكهربائية. |
| الاسم | صورة للمعدات | المواصفات الفنية |
|---|---|---|
| 700 كسارة |
|
• الشفرة الدوارة: 6 حزم لكل بوصة • الشفرة الثابتة: 4 حزم لكل بوصة • عيار الشاشة: أقطار 12 مم (المقاس: 800*550 مم) • الإخراج: 750 ~ 850 كجم/ساعة • قدرة المحرك: 22 كيلو واط • الأبعاد: 1.5 * 1.7 * 1.9 م | الوزن: 1450 كجم |
| برج تبريد المياه 30T |
|
• الارتفاع: 2.3 م | القطر: 1.9 م • تفريغ الماء: 2 | طاقة المحرك: 1.1 كيلو واط • الوزن: 125 كجم • الاستخدام: يستخدم في تبريد بكرة طرد وآلة تشكيل الكأس |
