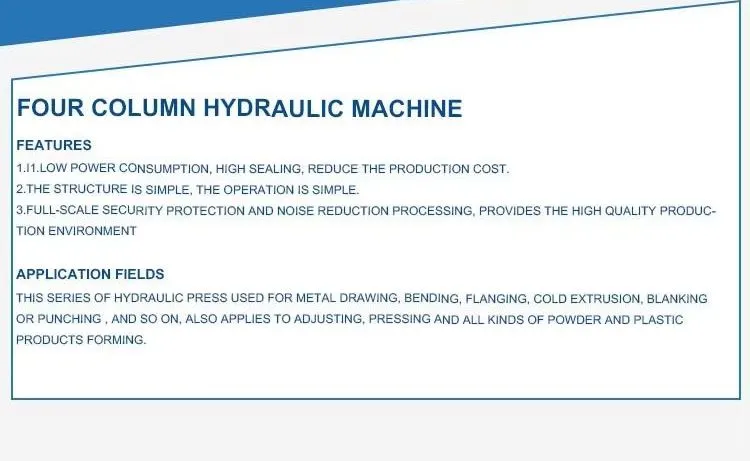

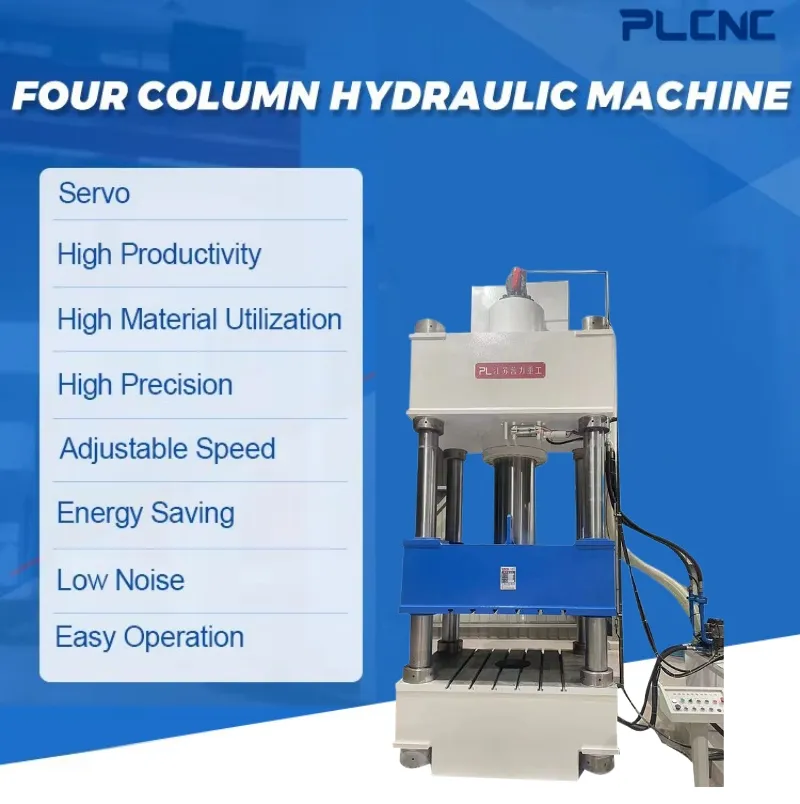

1) الاستخدامات الرئيسية وظروف العمل الخاصة بالماكينة:

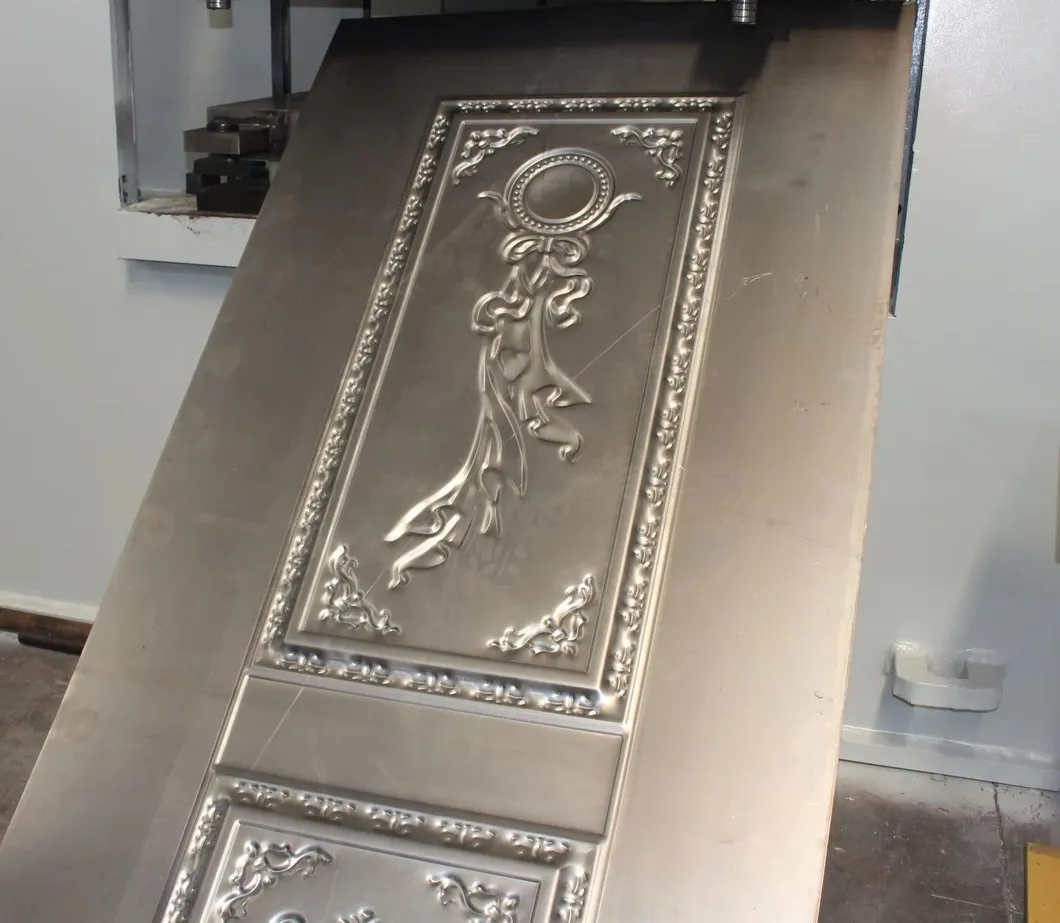

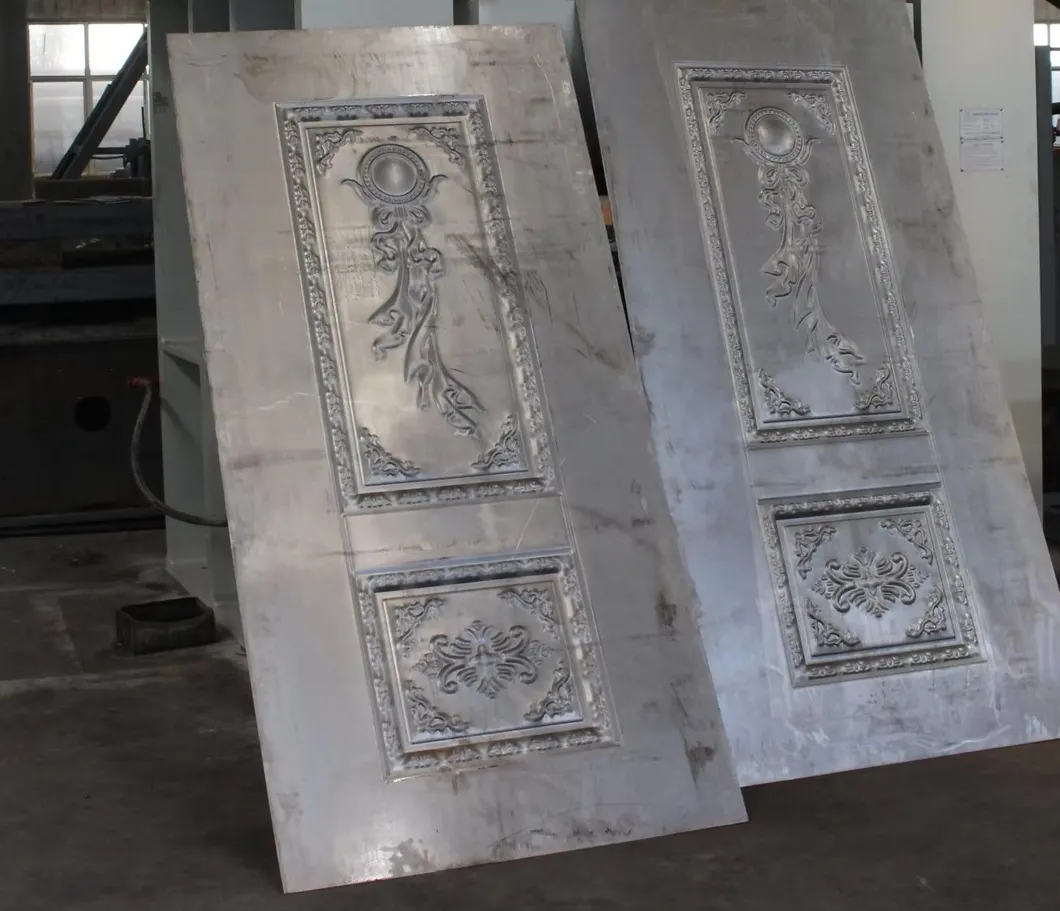

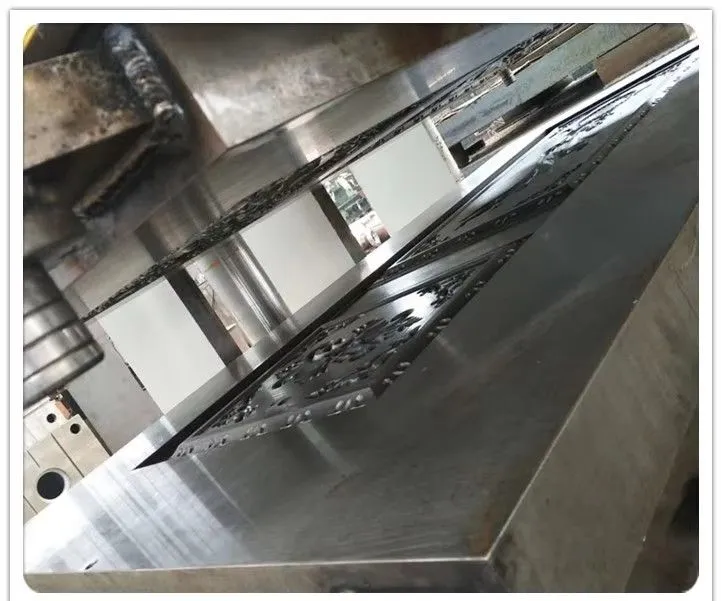

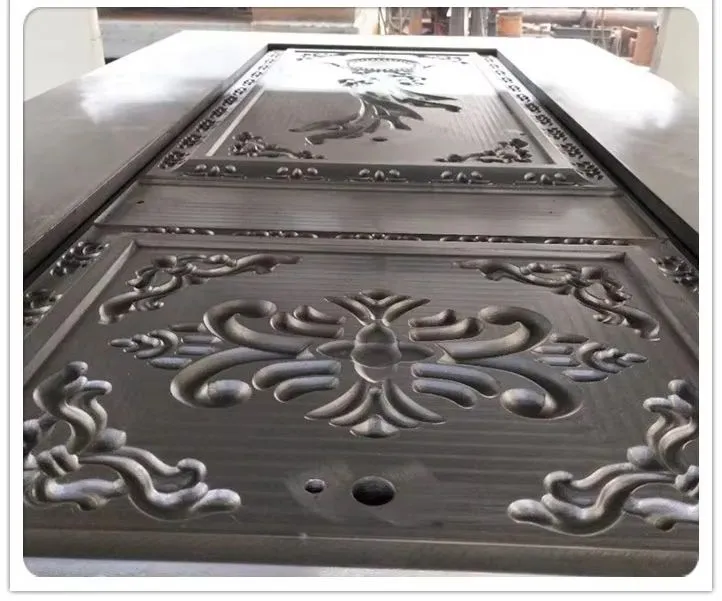

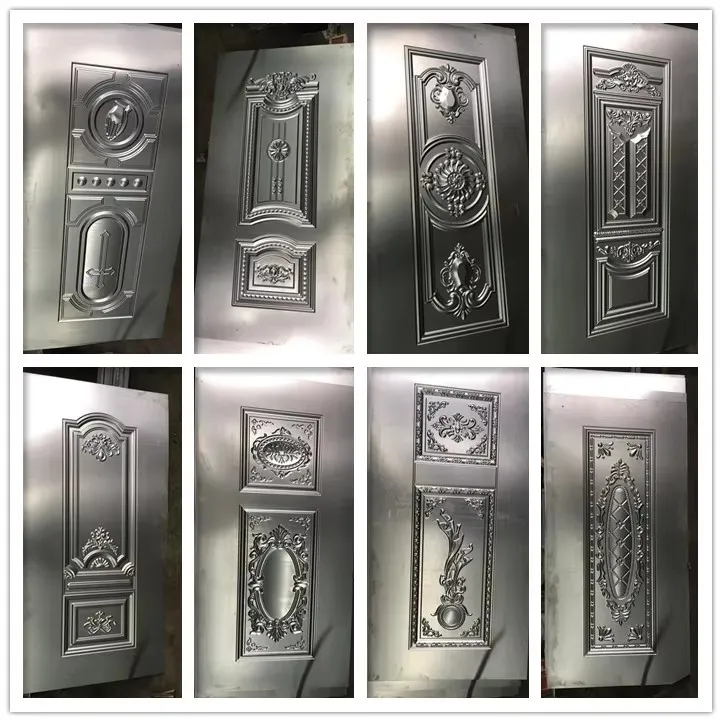

تنطبق هذه الماكينة بشكل أساسي على الرسم والانحناء والشفة والتشكيل والعمليات الأخرى للصفائح المعدنية والمنتجات البلاستيكية والألياف الزجاجية، ويمكنها إكمال عملية مركب التملق والرسم (أو التملق) في المرة الواحدة.

2) ظروف عمل المعدات:

• درجة حرارة منطقة عمل المعدات: 5 إلى 45 درجة مئوية.
• جهد الإمداد: نظام ثلاثي الأطوار رباعي الأسلاك بقدرة 380 فولت، نطاق تقلب الجهد: 380 فولت±10%، 50 هرتز.
• متوسط الاستخدام في النظام الهيدروليكي: زيت هيدروليكي من رقم Yb-N46 مانع للتآكل.

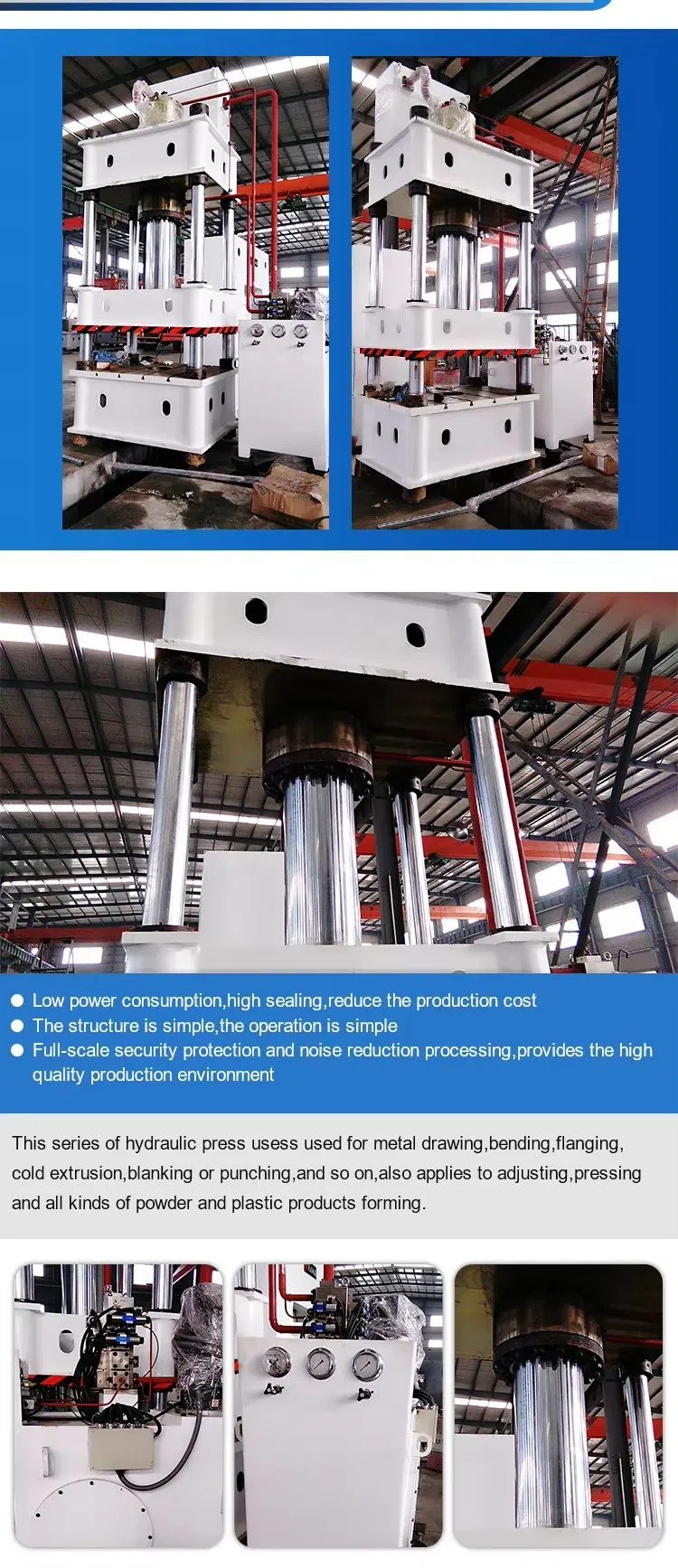

الأشكال الهيكلية الرئيسية للماكينة:

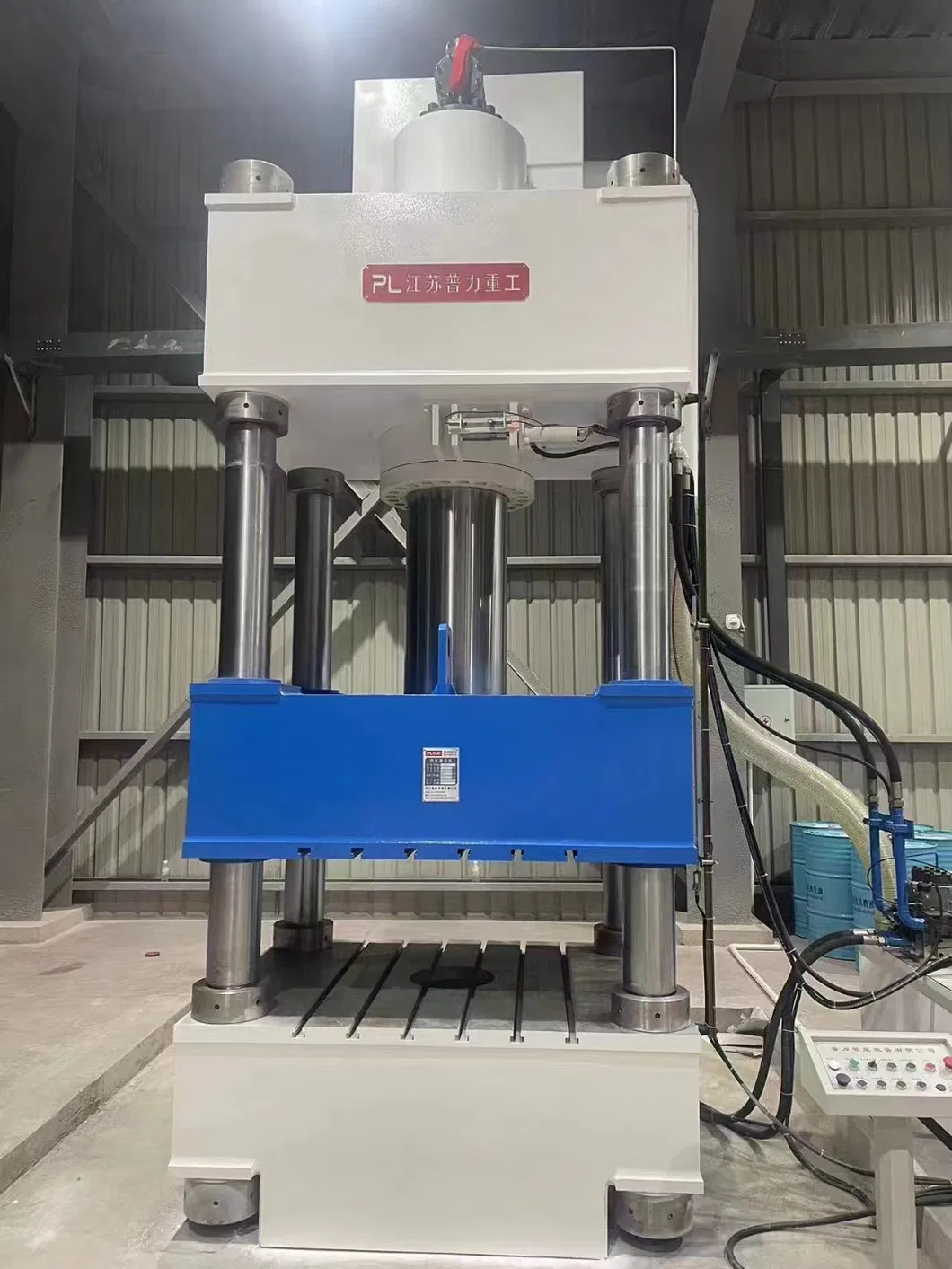

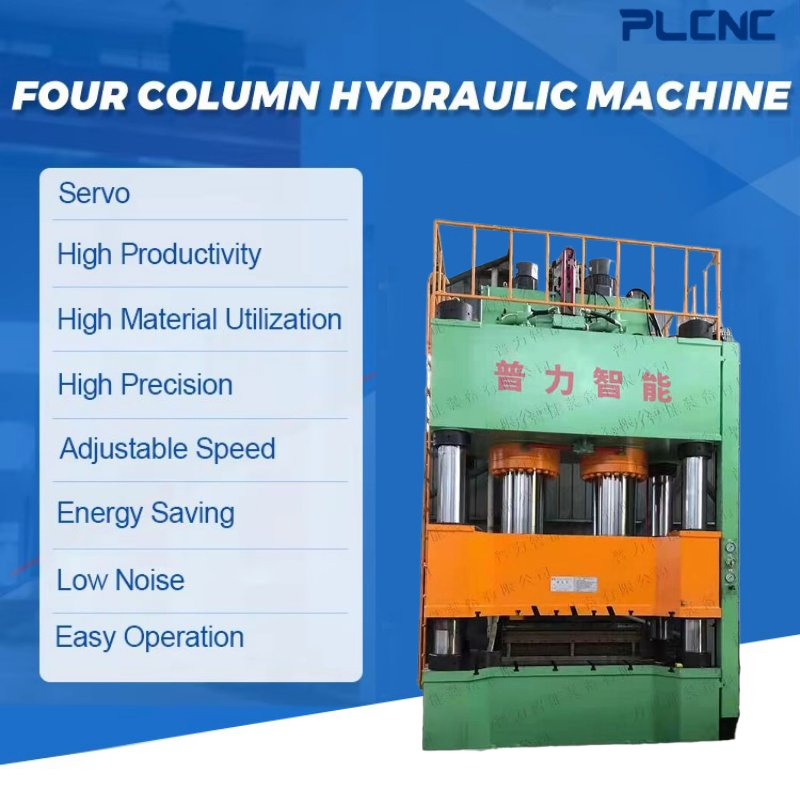

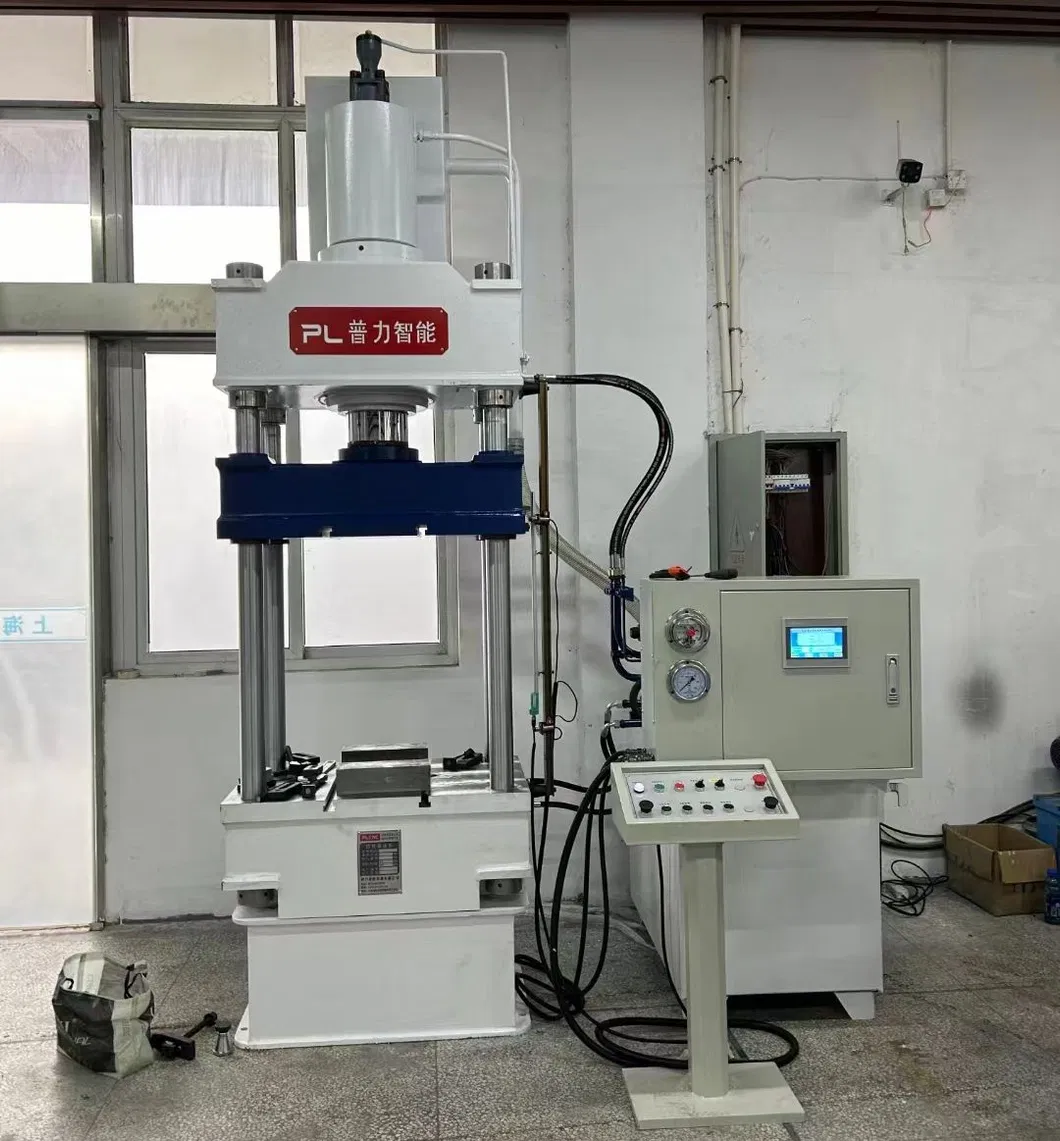

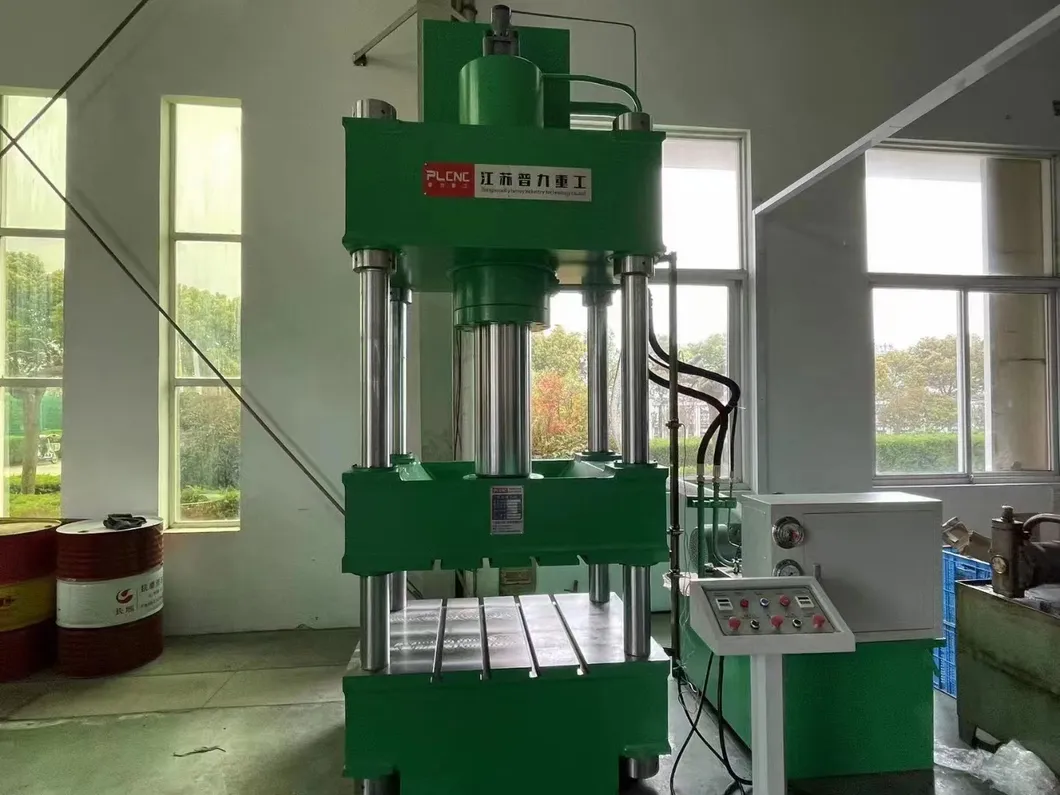

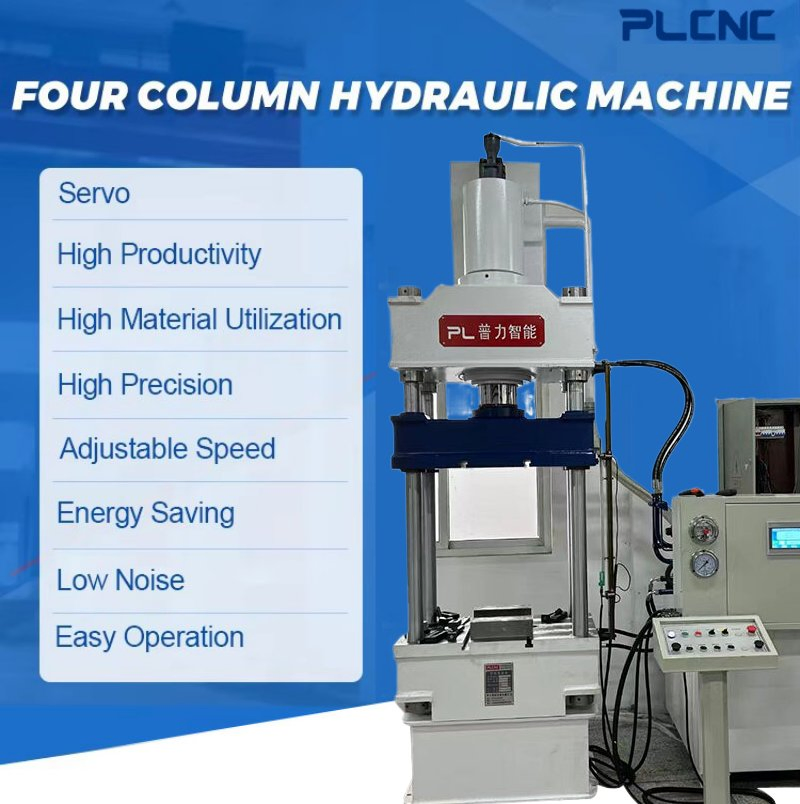

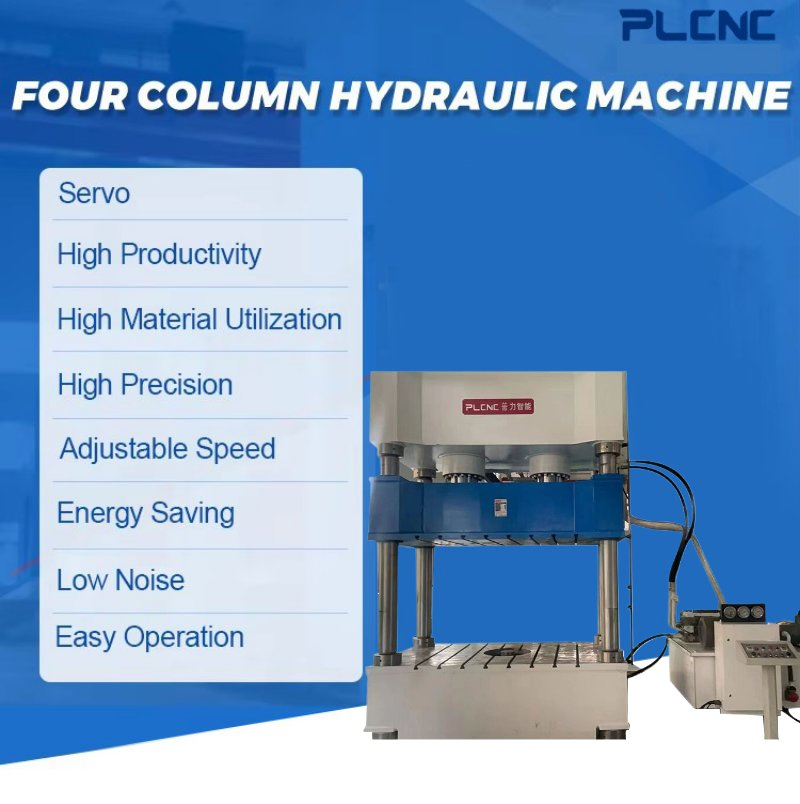

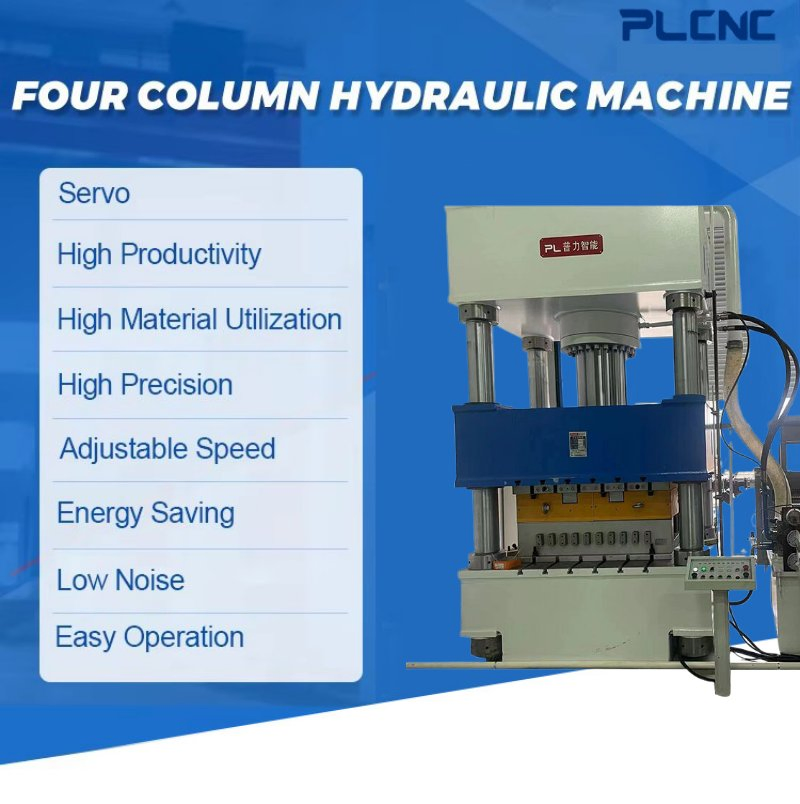

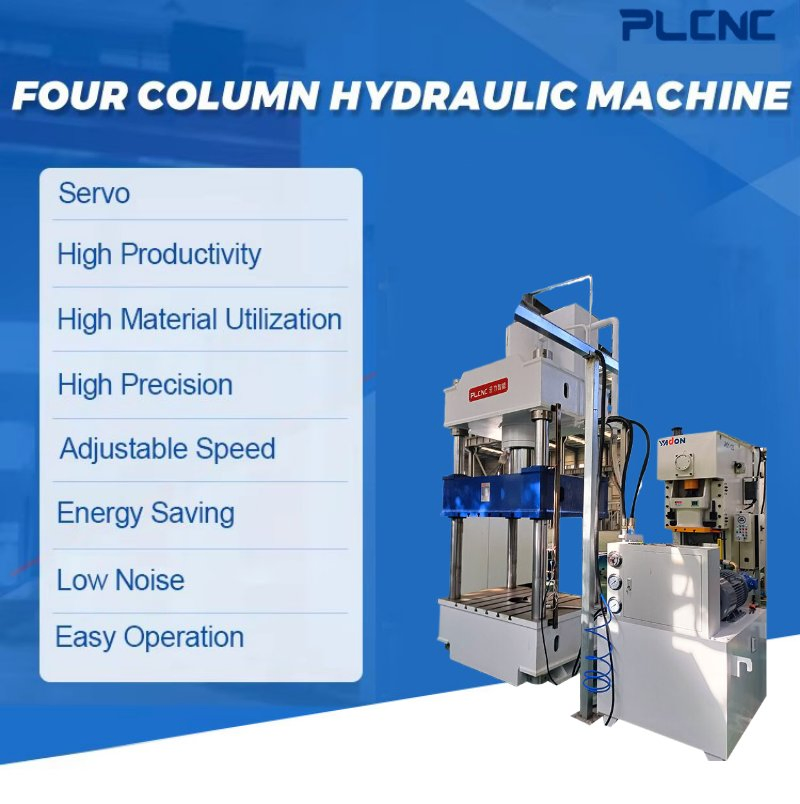

• الماكينة ذات هيكل ثلاثي الأذرع، وأربعة أعمدة، وأربعة صواميل.
• الأسطوانة الرئيسية هي هيكل أسطوانة واحدة.
• النظام الهيدروليكي على الأرض على الجانب الأيمن من المحرك الرئيسي.

3) المعلمات الرئيسية

تتكون المكبس الهيدروليكي بشكل أساسي من هيكل ميكانيكي، وناقل حركة هيدروليكي، وتحكم كهربائي.

1) الجزء الميكانيكي:

• يتكون المحرك الرئيسي من الهيكل، والسينديرسوهكذا.
• يتكون الهيكل من هيكل ثلاثي الأذرع رباعي الأعمدة وأربعة صواميل، وهو مناسب لإحكام الربط الأولي والضبط الدقيق للضغط؛ ويتم لحام الدعامات الرئيسية الثلاثة (الشعاع العلوي، والشريط المنزلق، وطاولة العمل) بلوحة فولاذية عالية الجودة Q235A بلحام حجب غاز ثاني أكسيد الكربون. بعد اللحام، يتم تبريد اللوحة الفولاذية في فرن الصدأ عالي الحرارة للتخلص من الضغط.
• الأسطوانة الرئيسية: الأسطوانة الرئيسية هي من بنية أسطوانة ذات كباس واحد؛ الأسطوانة الرئيسية مثبتة على الشعاع العلوي من خلال تثبيت الصامولة. يعتمد جزء منع التسرب الرئيسي لأسطوانة الزيت حلقة منع التسرب الجديدة من نوع YA مع مقاومة احتكاك منخفضة ومقاومة ضغط عالية.
• يتم التحكم في موضع شوط المنزلق بواسطة مفتاح التقارب، ويسهل ضبطه.
• تكون حلقة منع التسرب الرئيسية لكل أسطوانة زيت عالية الجودة لتجنب تسرب أسطوانة الزيت، مع مقاومة جيدة للتآكل وإطالة فترة الخدمة.

جزء الضغط الهيدروليكي:

يتم وضع النظام الهيدروليكي على الأرض على الجانب الأيمن من المحرك الرئيسي ويتكون من صمام الخرطوشة، وصمام التعبئة، ودائرة الزيت المتكاملة، ومجموعة المضخة، وخزان الزيت، إلخ. فهو يتحكم بشكل أساسي في حركة المنزلق.

• يستخدم خزان الوقود هيكلاً مغلقًا، مزودًا بحجب فلتر وفتحة نافذة لتسهيل تنظيف خزان الوقود.
• تعتمد دائرة النفط الرئيسية نظام الصمامات المتكامل، مع هيكل صغير، وسعة تدفق قوية، واستجابة سريعة، وأداء مستقر وموثوق به.
• تعتمد مضخة النفط الرئيسية مضخة مكبس محوري متغيرة ذات طاقة ثابتة YCY والتي تتمتع بقدرة قوية على مكافحة التلوث وأداء ثابت.
• النظام الهيدروليكي مزود بجهاز حماية من الحمل الزائد لضمان عدم تحميل الضغط بشكل زائد.
• يتم إحكام غلق نظام خطوط الأنابيب الهيدروليكية بشكل موثوق به دون تسرب أو تسرب.
• ضبط نظام الفلترة: يحتوي مدخل المضخة على مرشح زيت بدقة ترشيح 40 أوم، مما يحمي نظام صمام الخرطوشة ومجموعة أسطوانة الزيت بفعالية.
• يتم تركيب صمام التعبئة على الجزء العلوي من الأسطوانة لتسهيل التدفق النزولي السريع للكتلة المنزلقة.
• نظام تنظيم وعرض الضغط موجود على لوحة التحكم أمام خزان الزيت ويتكون من صمامات تنظيم الضغط عن بُعد ومقاييس الضغط.

2) التحكم الكهربائي:

• يتكون النظام الكهربائي من دائرة طاقة ودائرة تحكم، ودائرة طاقة تبلغ ثلاث مراحل تبلغ 380 فولت و50 هرتز.
• يحتوي النظام الكهربائي على خزانة تحكم كهربائي مستقلة، التي يتم تركيبها أمام خزان الزيت على الجانب الأيمن من المحرك الرئيسي.
• ضبط وضع تشغيل الضغط: يمكن تبديل وضعين للضبط (الضبط دقيق المراحل) ودورة واحدة مزدوجة.
• يعتمد المحرك الرئيسي بدء الخطوات من Y إلى Δ لتأثير بسيط على الشبكة.

وضع التشغيل وعملية الضغط:

• الضبط: اضغط على الزر المقابل لإنتاج الإجراء المناسب، وأوقف الحركة المفكوكة.
• دورة واحدة للحركة اليدوية المزدوجة: اضغط على زر التمرير لأسفل بكلتا يديك لإكمال دورة واحدة بشكل مستمر.

تدابير سلامة وحماية المعدات:

• زر إيقاف الطوارئ رقم 1، الموجود في محطة زر الهاتف المحمول.
• النظام الهيدروليكي مع دائرة سلامة الدعم الهيدروليكي وجهاز حماية من الحمل الزائد.
• الضغط الآمن: النظام الهيدروليكي مزود بصمام أمان يتوقف تلقائيًا عند تجاوز الضغط القيمة المعينة.
• قطع غيار لمنع التسرب الهش مجاناً (حلقة منع التسرب والحشية المركبة).
• زران ذو يدَين بمسافة أمان أكبر من 300 مم.
