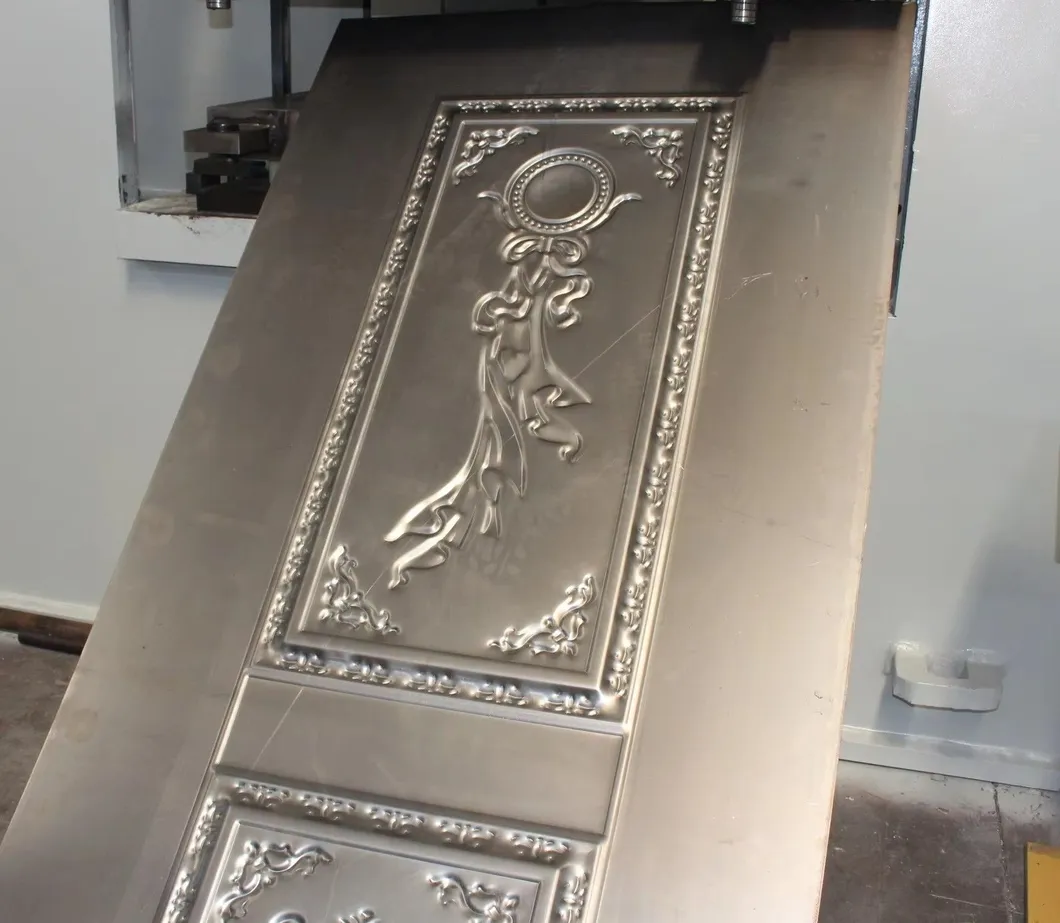

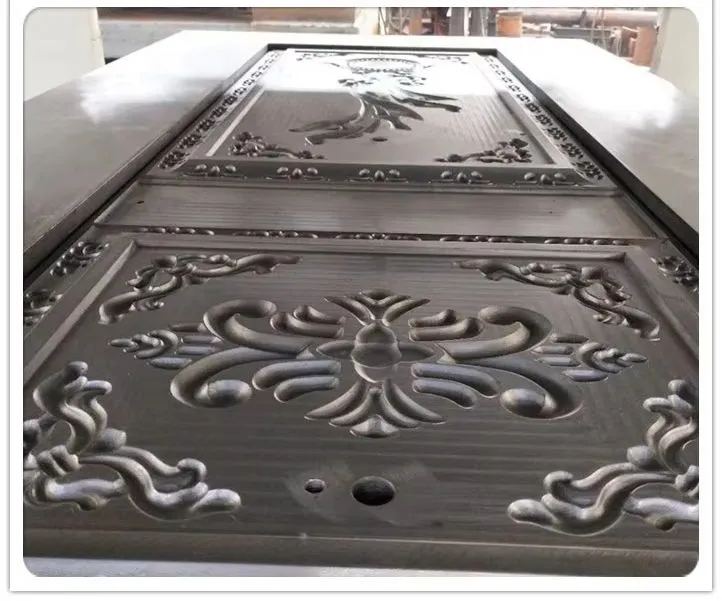

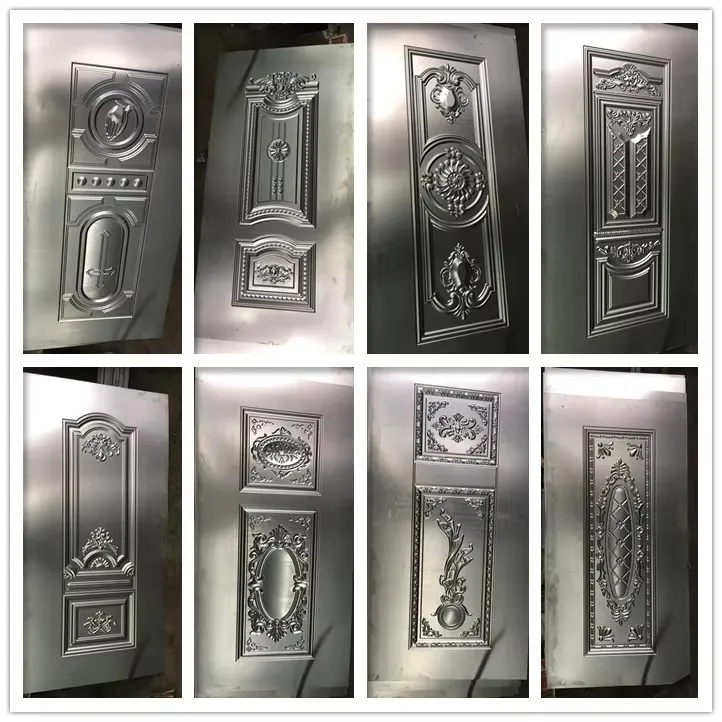

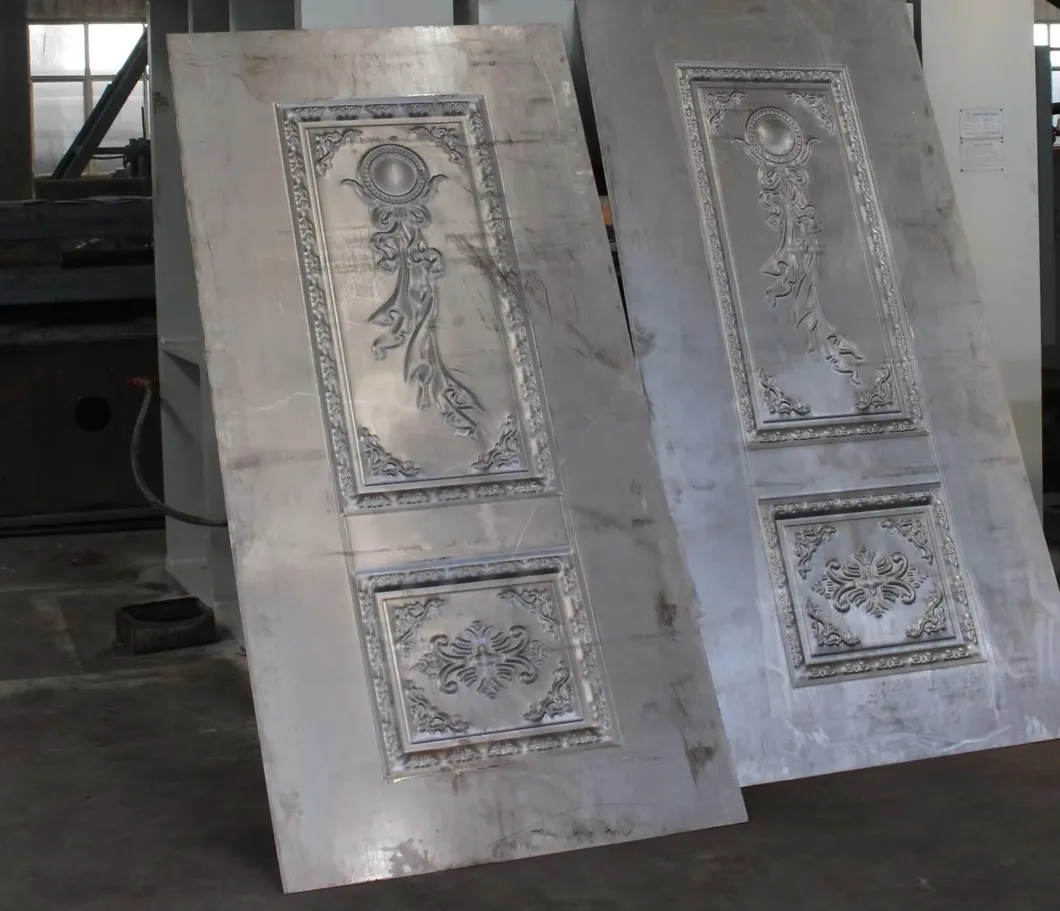

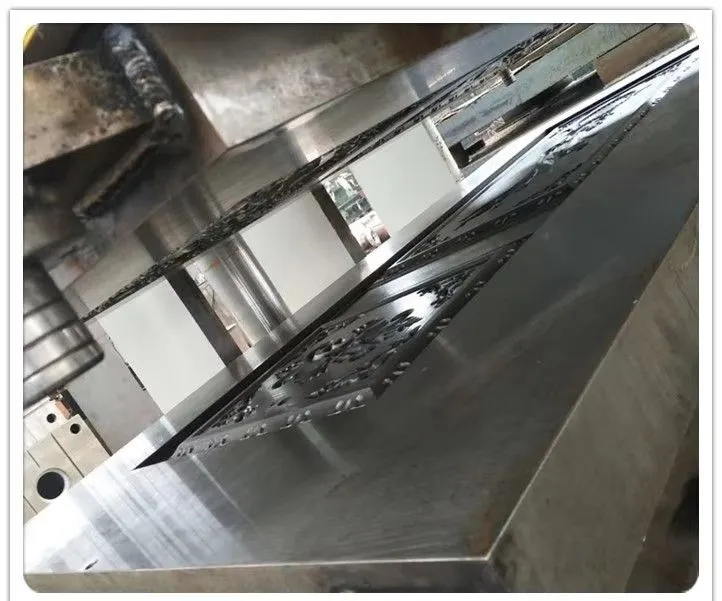

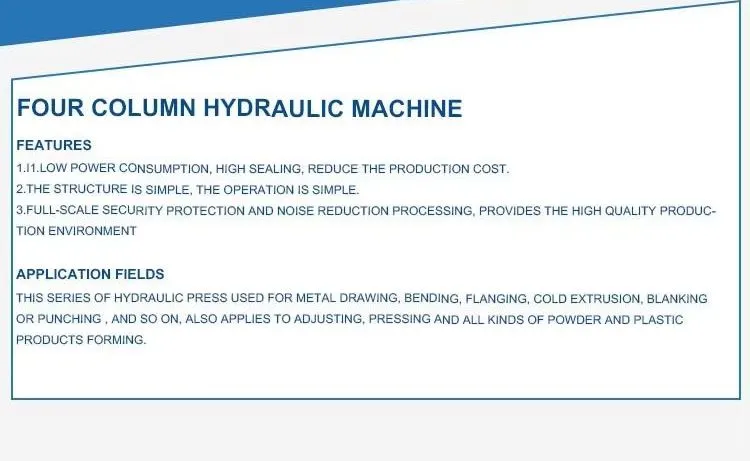

تنطبق هذه الماكينة بشكل أساسي على الرسم والانحناء والشفة والتشكيل والعمليات الأخرى للصفائح المعدنية والمنتجات البلاستيكية والألياف الزجاجية، ويمكنها إكمال عملية مركب التملق والرسم (أو التملق) في المرة الواحدة.

درجة حرارة منطقة عمل المعدات: 5 إلى 45 درجة مئوية.

جهد الإمداد: نظام ثلاثي الأطوار رباعي الأسلاك بقدرة 380 فولت، نطاق تقلب الجهد: 380 فولت±10%، 50 هرتز.

متوسط الاستخدام في النظام الهيدروليكي: زيت هيدروليكي مانع للتآكل.

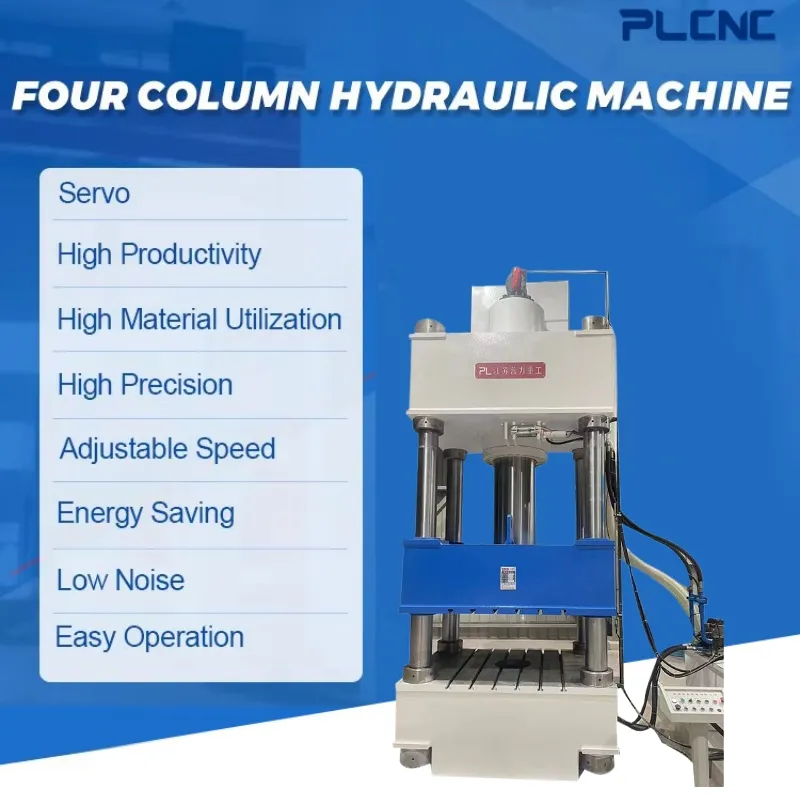

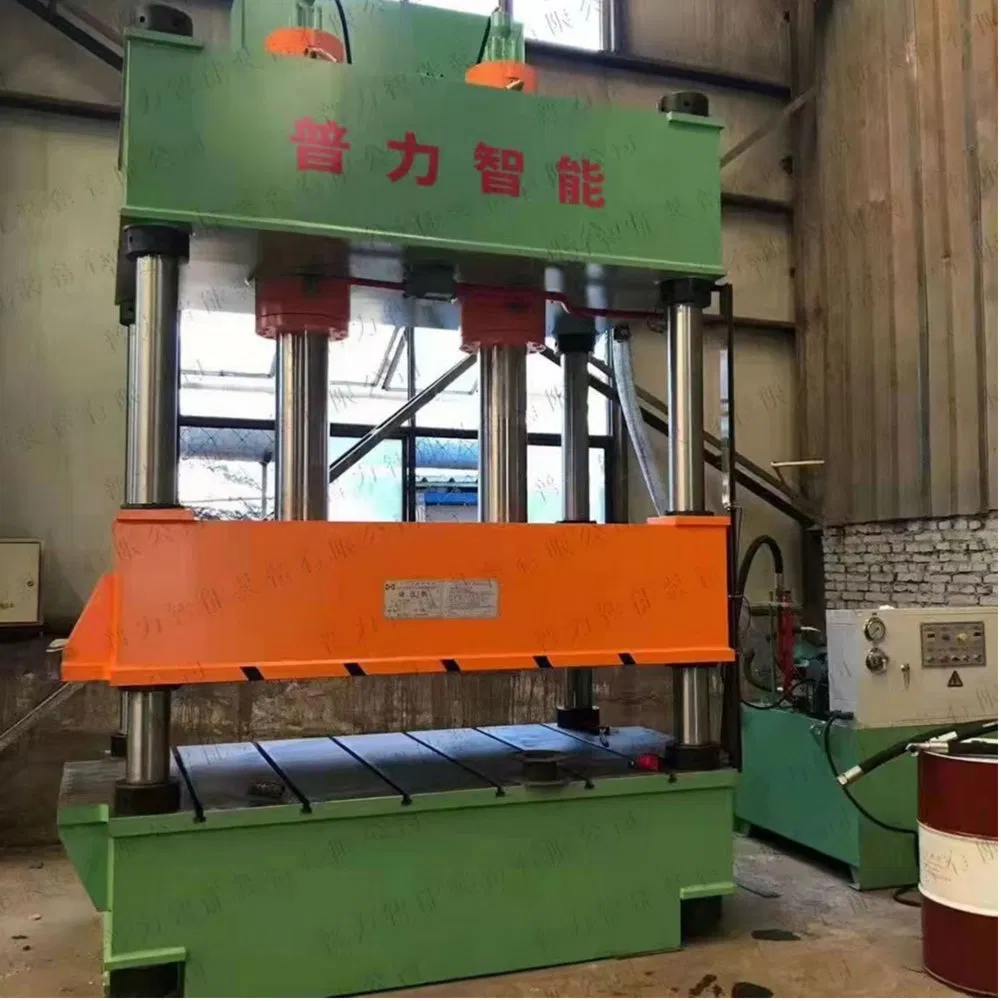

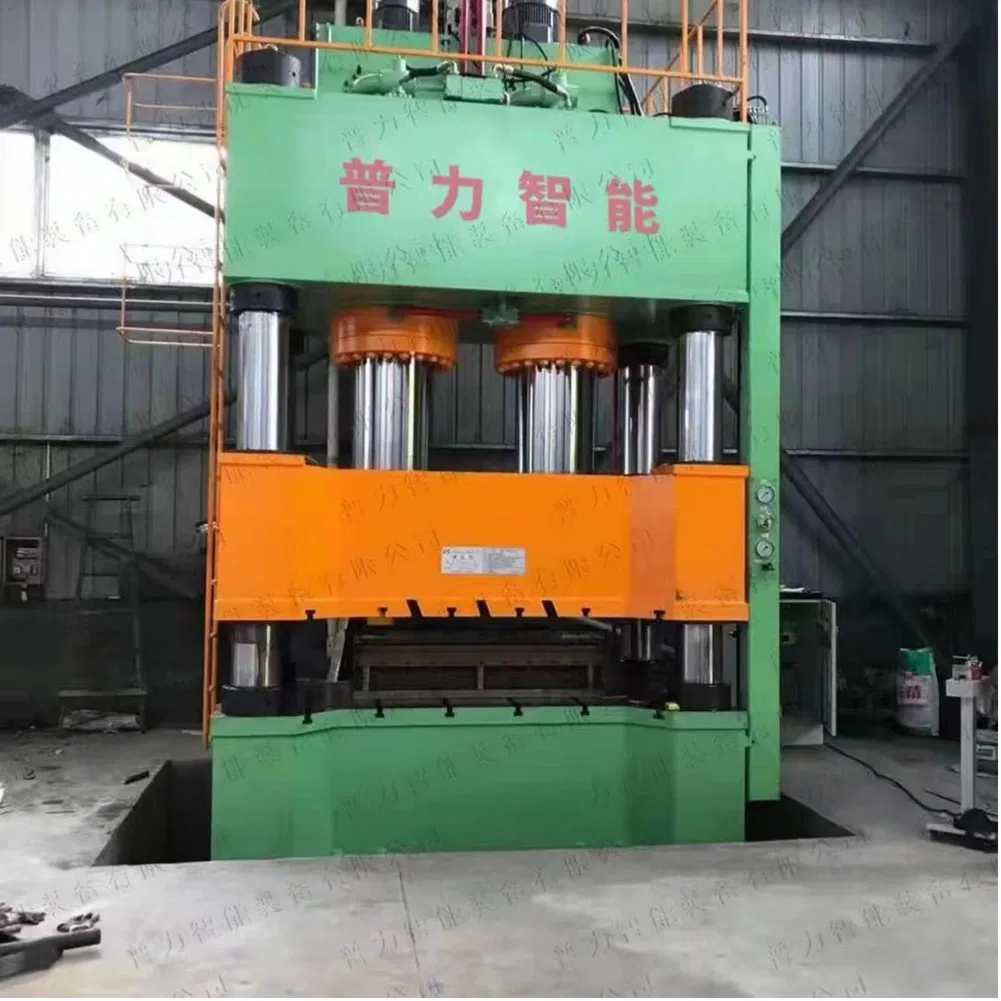

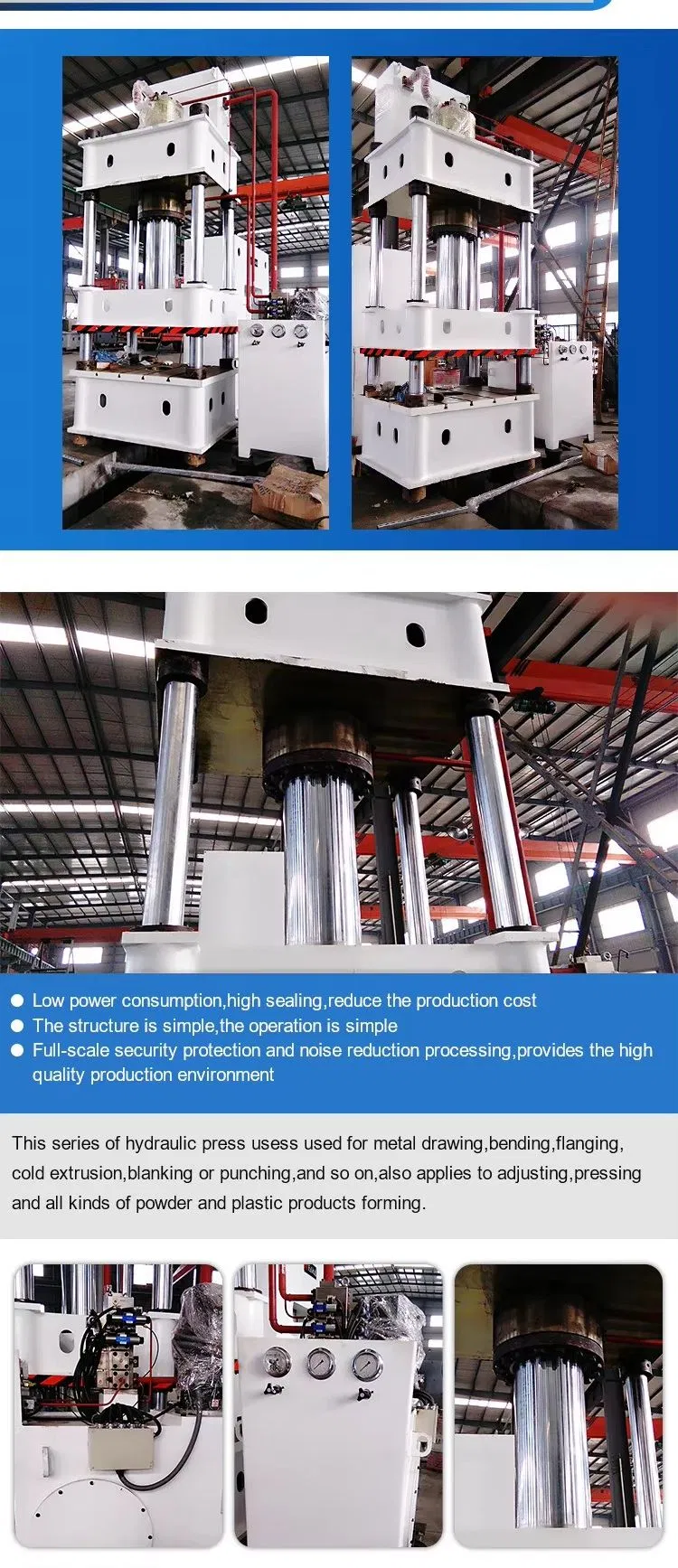

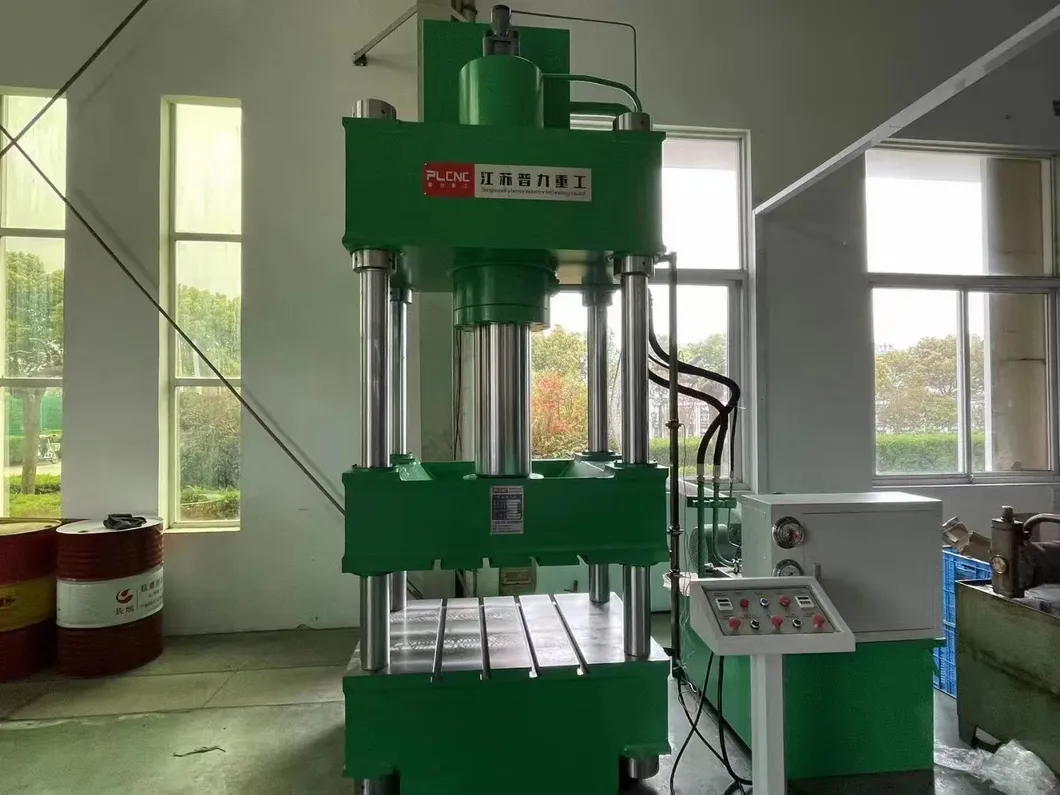

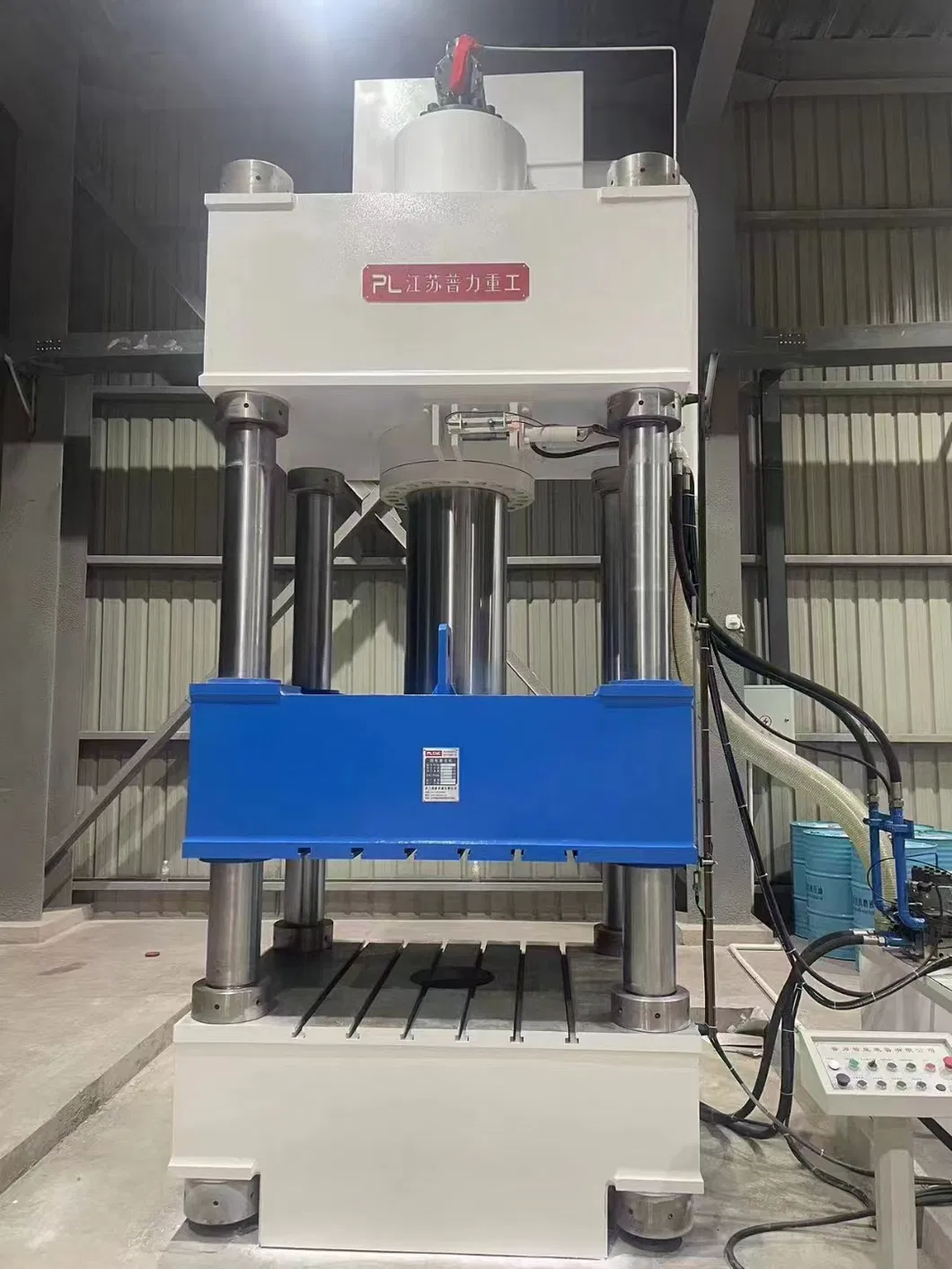

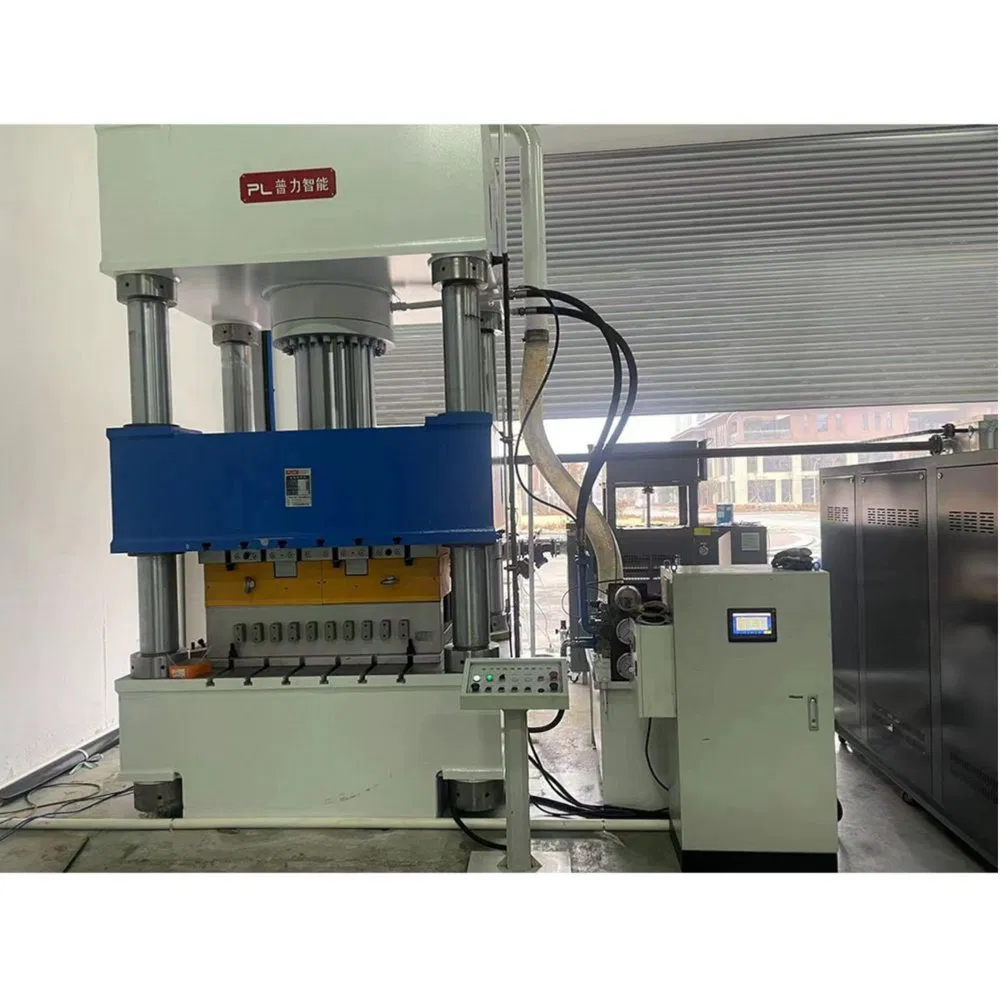

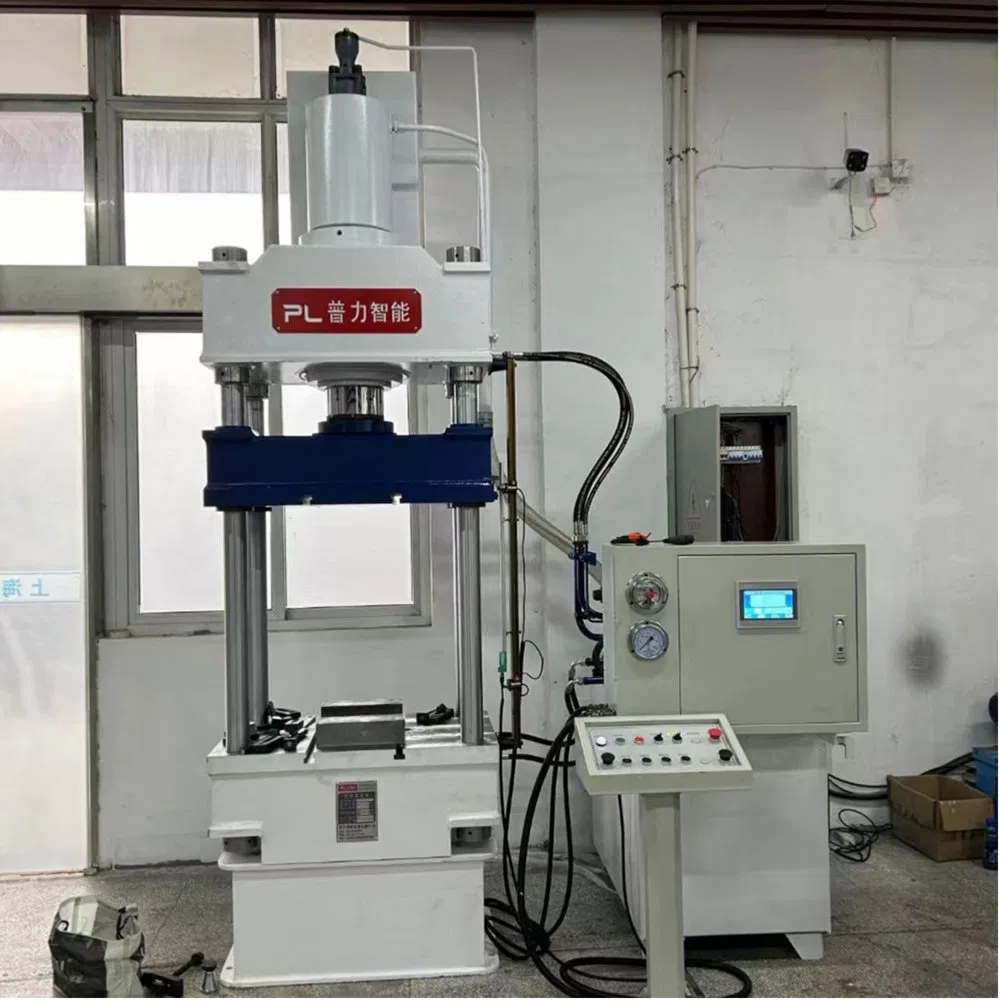

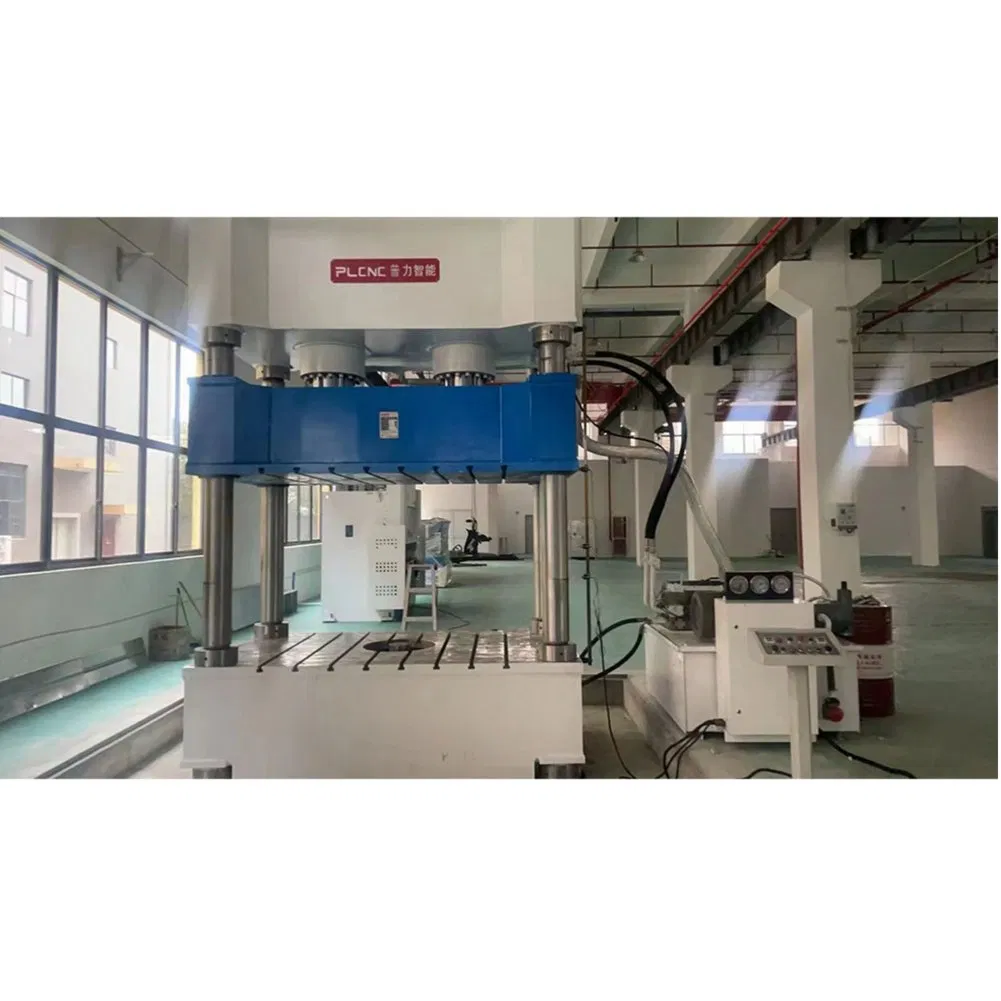

الماكينة ذات هيكل ثلاثي الأذرع، وأربعة أعمدة، وأربعة صواميل.

الأسطوانة الرئيسية هي هيكل أسطوانة واحدة.

النظام الهيدروليكي على الأرض على الجانب الأيمن من المحرك الرئيسي.

1.1. يتكون المحرك الرئيسي من الهيكل والسيندير وغيرها من الملحقات.

1.2. يتكون الهيكل من هيكل ثلاثي الأذرع رباعي الأعمدة وأربعة صواميل، وهو مناسب لإحكام الربط الأولي والضبط الدقيق للضغط؛ ويتم لحام الدعامات الرئيسية الثلاثة (الشعاع العلوي، والشريط المنزلق، وطاولة العمل) بلوحة فولاذية عالية الجودة بلحام حجب غاز ثاني أكسيد الكربون. بعد اللحام، يتم تبريد اللوحة الفولاذية في فرن الصدأ عالي الحرارة للتخلص من الضغط، للحفاظ على دقة جيدة وتقليل التشوه. العمود مصنع من فولاذ عالي الجودة مع معالجة حكة السطح. يتصل المنزلق بكباس الأسطوانة الرئيسية بشفة. يتحرك المنزلق لأعلى ولأسفل وفقًا لإرشادات الأعمدة الأربعة، والكم الدليلي للأعمدة الأربعة هو كم مركب لتجنب خدوش العمود وشده.

1.3. الأسطوانة الرئيسية: الأسطوانة الرئيسية هي من هيكل أسطوانة كباس واحد؛ الأسطوانة الرئيسية مثبتة على العارضة العلوية بواسطة تثبيت الصامولة. خضع سطح قضيب الكباس لجميع الأسطوانات لمعالجة حرارية صارمة، ودرجة صلابة جزء الدليل عالية. تم تلطيف قضيب الكباس بالكروم الصلب على السطح لزيادة الحماية. يعتمد جزء منع التسرب الرئيسي من أسطوانة الزيت حلقة منع التسرب الجديدة مع مقاومة احتكاك منخفضة ومقاومة ضغط عالية. يستخدم دليل حركة قضيب الكباس حلقة مقاومة للتآكل غير معدنية لتجنب ظاهرة أسطوانة السحب الناتجة عن التلامس المعدني. أسطوانة الزيت الرئيسية لها وظيفة تثبيت الضغط، ويتم عرض الضغط بواسطة مقياس الضغط وضبطه بواسطة صمام تنظيم الضغط عن بُعد.

1.4. يتم التحكم في موضع شوط المنزلق بواسطة مفتاح التقارب، ويسهل ضبطه.

1.5. تكون حلقة منع التسرب الرئيسية لكل أسطوانة زيت عالية الجودة لتجنب تسرب أسطوانة الزيت، مع مقاومة جيدة للتآكل وإطالة فترة الخدمة. لون مظهر الماكينة يتوافق مع المعايير الصناعية.

يتم وضع النظام الهيدروليكي على الأرض على الجانب الأيمن من المحرك الرئيسي ويتكون من صمام الخرطوشة، وصمام التعبئة، ودائرة الزيت المتكاملة، ومجموعة المضخة، وخزان الزيت، إلخ. ويتحكم بشكل أساسي في حركة المنزلق. يعتمد نظام التحكم الهيدروليكي مجموعة الصمامات ثنائية الاتجاه المتكاملة المتقدمة. يتميز بسرعة استجابة سريعة، وسعة تدفق زيت كبيرة، ومقاومة تدفق تدفق صغيرة، والتشغيل الموثوق به، وسهولة الصيانة. تعتمد محطة الطاقة مضخة كباس محوري ذات تدفق عالٍ ومتغير تعويض الضغط المرتفع، كما أن الغرفة السفلية لأسطوانة الزيت مزودة بصمام أمان مزدوج الدائرة لمنع الضغط الزائد.

1.1. يستخدم خزان الوقود هيكلاً مغلقًا، مزودًا بحجب فلتر وفتحة نافذة لتسهيل التنظيف. يمكن ملاحظة مستوى الزيت وقياس درجة حرارة الزيت بفضل مقياس مستوى السائل.

1.2. وتعتمد دائرة النفط الرئيسية نظام الصمامات المتكامل الذي تنتجه جهة تصنيع محترفة، والذي يستخدم على نطاق واسع، مع هيكل صغير، وسعة تدفق قوية، واستجابة سريعة، وأداء مستقر وموثوق به، وصيانة ملائمة وتعديل ملائم؛ كما يعتمد صمام الملف اللولبي الدليلي منتجات عالية الجودة بأداء موثوق، ومعدل أعطال منخفض، وفترة خدمة طويلة. فولتية صمام الملف اللولبي هي 24 فولت تيار مستمر.

1.3. تعتمد مضخة النفط الرئيسية مضخة مكبس محوري متغيرة ذات طاقة ثابتة والتي تتمتع بقدرة قوية على مكافحة التلوث، وأداء ثابت، وسهولة صيانة؛ ويعتمد المحرك منتجات ذات جودة محلية عالية.

1.4. النظام الهيدروليكي مزود بجهاز حماية من الحمل الزائد لضمان عدم تحميل الضغط بشكل زائد. يتم توفير حلقة الأمان الثانوية للدعم الهيدروليكي وصمام الأمان. عندما تتوقف الكتلة المنزلقة في أي موضع، سيتم إغلاق الجهاز تلقائيًا لضمان عدم انزلاق الكتلة؛ وعند إغلاق الغرفة السفلية بسبب كتلة الصمام الخفي، سيفرغ صمام أمان التجاوز الزيت في الوقت المناسب لتجنب الحوادث.

1.5. يتم إحكام غلق نظام خطوط الأنابيب الهيدروليكية بشكل موثوق به دون تسرب؛ ويتم ترتيب خطوط الأنابيب بشكل جيد، وتتم معالجة خطوط الأنابيب وداخل خزان الزيت بشكل جيد بإزالة الصدأ وتنظيفه.

1.6. ضبط نظام الفلترة: يجب فصل امتصاص الزيت وعودة الزيت في خزان الزيت، ويجب تركيب مصفاة مرشح على فاصل المرشح؛ يحتوي مدخل المضخة على مرشح زيت بدقة ترشيح 40 أوم، مما يحمي نظام صمام الخرطوشة ومجموعة أسطوانة الزيت بفعالية.

1.7. يتم تركيب صمام التعبئة على الجزء العلوي من الأسطوانة. عندما تنخفض الكتلة المنزلقة عن وزنها الخاص، لا يمكن إمداد الزيت من المضخة في الوقت المناسب إلى الغرفة العلية، فينشأ ضغط سلبي يفتح الصمام الرئيسي لصمام التعبئة، مما يسمح بتدفق كمية كبيرة من الزيت من خزان الزيت إلى الأسطوانة لتلبية السرعة النزولية السريعة. عند العودة، يتم تصريف الضغط مسبقاً قبل فتح الصمام الرئيسي لصمام التعبئة لتفريغ الزيت مرة أخرى لخزان التعبئة.

1.8. نظام تنظيم وعرض الضغط موجود على لوحة التحكم أمام خزان الزيت ويتكون من صمامات تنظيم الضغط عن بُعد ومقاييس الضغط المختلفة.

2.1. يتكون النظام الكهربائي من دائرة طاقة ودائرة تحكم، ودائرة طاقة تبلغ ثلاث مراحل تبلغ 380 فولت و50 هرتز. دائرة التحكم هي 220 فولت، و50 هرتز، وفولتية نظام الصمام 24 فولت.

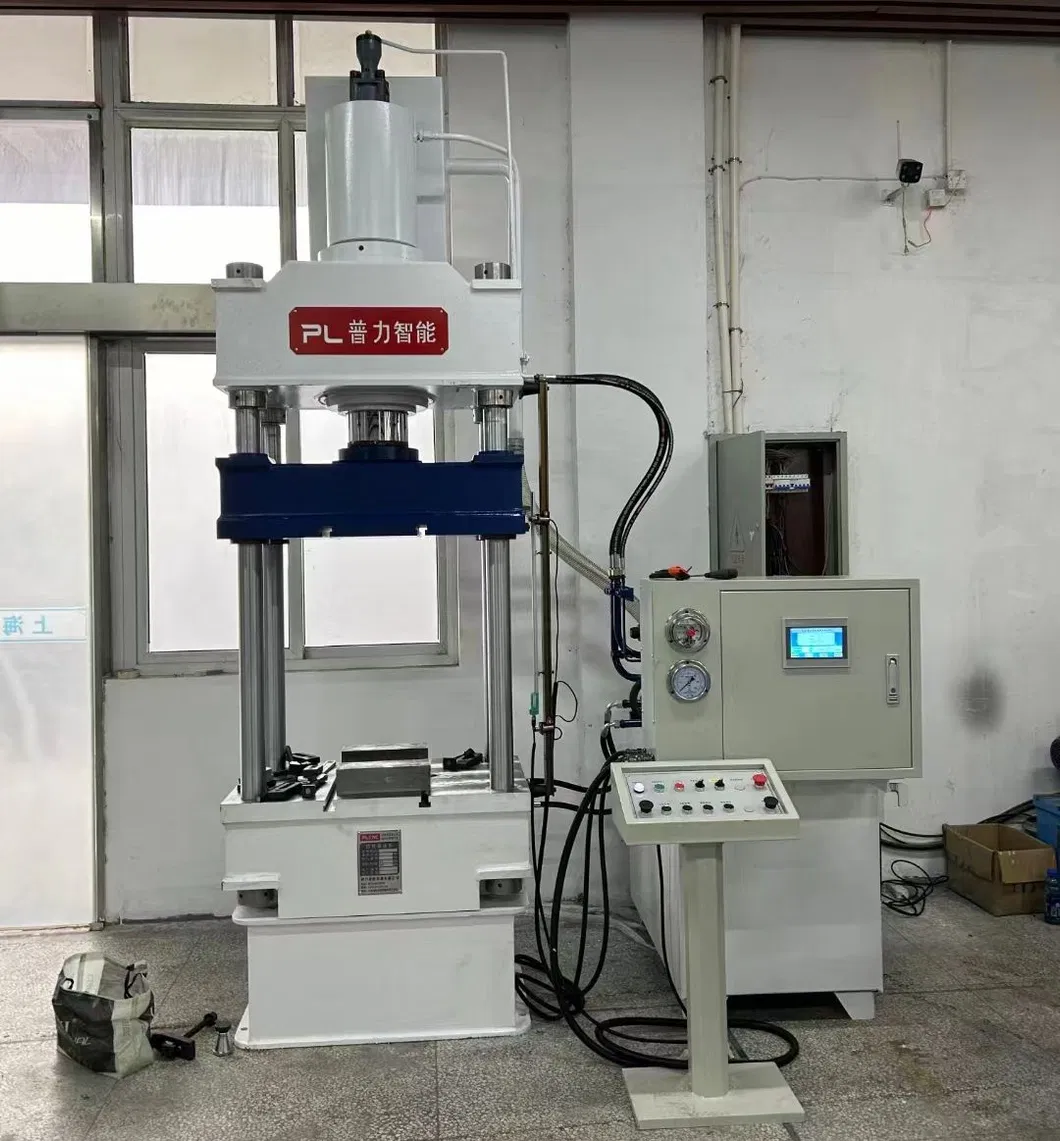

2.2. يحتوي النظام الكهربائي على خزانة تحكم كهربائي مستقلة، التي يتم تركيبها أمام خزان الزيت على الجانب الأيمن من المحرك الرئيسي. تم تصنيع الكابينة الكهربائية وفقًا للمعايير القياسية مع لوحة فولاذية ملفوفة بالبرد ورش إلكتروستاتيكي. تم تزويد مقدمة الماكينة بمحطة عمل محمولة ذات زرين، وهي مزودة بزر يدوي، وزر إيقاف الطوارئ، وزر الرجوع وجميع أجزاء ضوء مؤشر المراقبة للتشغيل العادي للجهاز.

2.3. ضبط وضع تشغيل الضغط: يمكن تبديل وضعين للضبط (الضبط دقيق المراحل) ودورة واحدة مزدوجة.

2.4. يعتمد المحرك الرئيسي بدء الخطوات لضمان تأثير بسيط على الشبكة الكهربائية.

1. اضغط على ضبط الإعداد، وضع التشغيل لدورة واحدة مزدوجة، للتبديل عبر مفتاح النقل.

1.1. الضبط: اضغط على الزر المقابل لإنتاج الإجراء المناسب، ثم أوقف الحركة المفكوكة. لا يحتوي هذا الإجراء على شريط التمرير للنزول بسرعة.

1.2. دورة واحدة للحركة اليدوية المزدوجة: اضغط على زر التمرير لأسفل بكلتا يديك لإكمال دورة واحدة بشكل مستمر. يمكن إكمال الإجراءات المحددة لدورة واحدة ذات استخدام اليدين عن طريق تبديل مفتاح التحديد.

1. زر إيقاف الطوارئ: متوفر ومثبت في محطة زر الهاتف المحمول لسهولة الوصول.

2. النظام الهيدروليكي مزود بدائرة سلامة الدعم الهيدروليكي وجهاز حماية من الحمل الزائد.

3. الضغط الآمن: النظام الهيدروليكي مزود بصمام أمان، والذي سيتدفق تلقائيًا عندما يتجاوز ضغط الزيت القيمة المعينة.

4. قطع غيار لمنع التسرب الهش (مجانًا): حلقة منع التسرب من النوع O والحشية المركبة المستخدمة عند مدخل خط الأنابيب.

5. زران ذو يدين للتشغيل بمسافة أمان أكبر من 300 مم.
