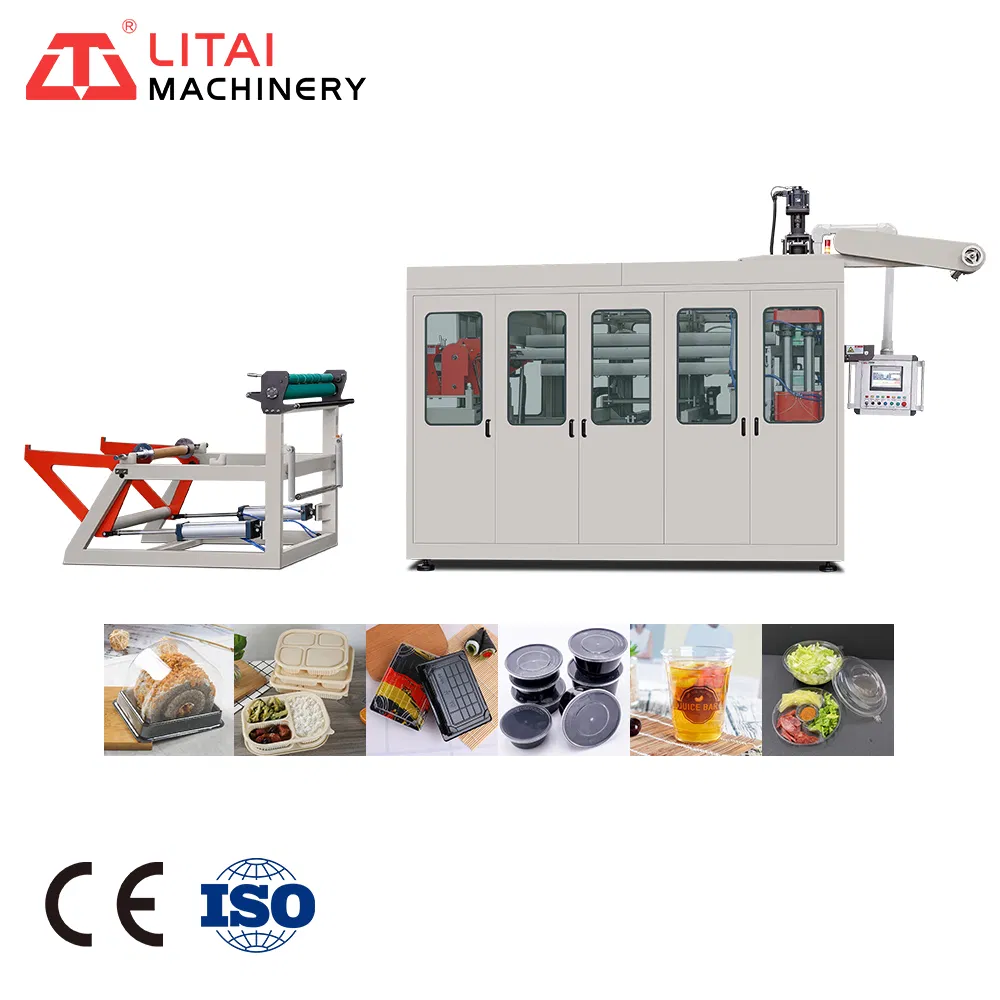

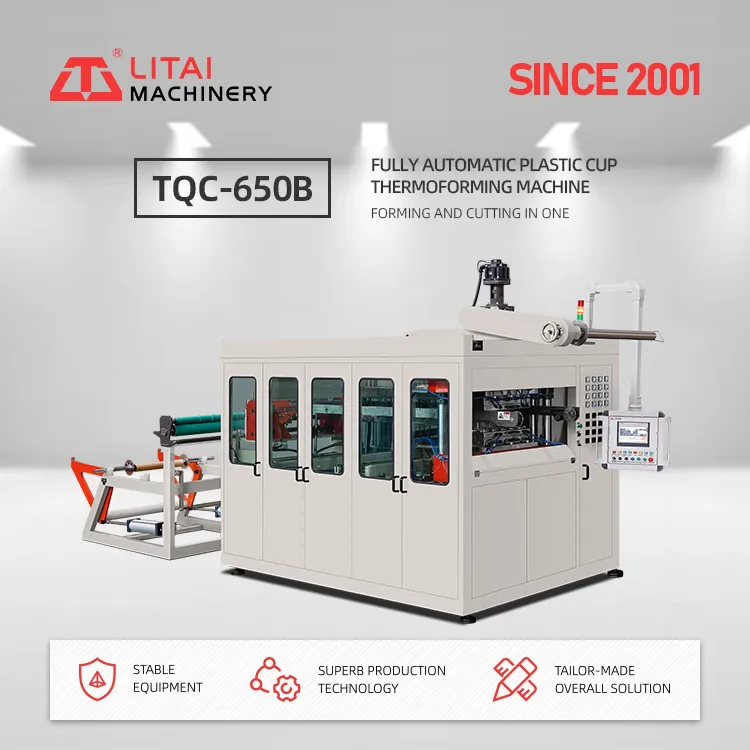

آلة تشكيل أكواب بلاستيكية لمرة واحدة، آلة تشكيل حراري لصنع أكواب بلاستيكية من بولي بروبيلين/بولي إيثيلين تيريفثاليت

وصف المنتج

آلة تشكيل أكواب بلاستيكية لمرة واحدة، آلة تشكيل حراري لصنع أكواب بلاستيكية من بولي بروبيلين/بولي إيثيلين تيريفثاليت
معلمات المنتج
المعلمات الفنية
الطراز TQC-750 TQC-650B
الحد الأقصى تكوين المنطقة 750*480 مم 650*320 مم
الحد الأقصى عمق التشكيل 125-180 مم (ارتفاع مخصص)
سُمك الورقة 0.3-1,8 مم
عرض الورقة 760 مم 650 مم
الحد الأقصى سرعة التشكيل 30 مرة/دقيقة
ضغط الهواء 0.6-0.8 ميجباسكال
استهلاك الهواء 3.0 م³/دقيقة 2,0 م³/دقيقة
استهلاك المياه 0.7 م³/س 0.5 م³/س
القدرة المقدرة 140Kw 98 كيلو واط
الطاقة المستخدمة 98 كيلو واط 72 كيلو واط
مصدر الطاقة تيار متردد 380 فولت، 50 هرتز، ثلاثي الأطوار، رباعي الأسلاك
الأبعاد L8500*W2200*H3200mm L7000*W2000*H3100مم
الوزن حوالى 6.5.T حوالي 5 تي
الأجزاء الرئيسية للماكينة
شاشة اللمس/PLC Siemens (ألمانيا)
موتور السيرفو YASKAWA (اليابان)
مفتاح التقارب روكوويل (الولايات المتحدة الأمريكية)
صمام توجيه الملف اللولبي/صمام تدفق زائد/صمام موازنة الملف اللولبي يوكوس (تايوان)
المرحل المتوسط شركة إربد (اليابان)
قاعدة المرحلات المتوسطة OMRON (اليابان)
تشكيل الصمام CKD (اليابان)
صمام الملف اللولبي SMC (اليابان) / Mindman (تايوان)

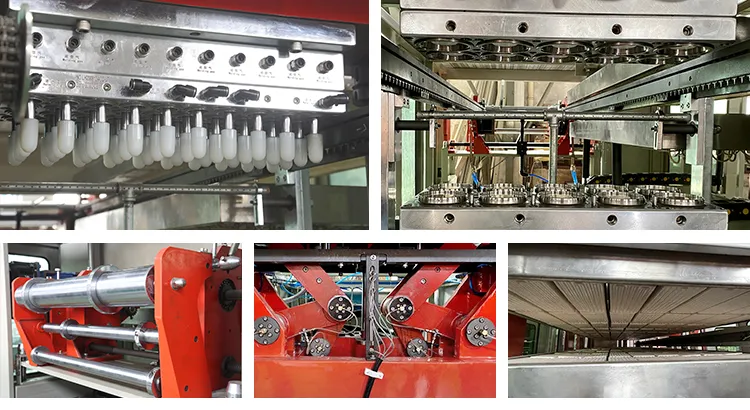

شاشة المنتج

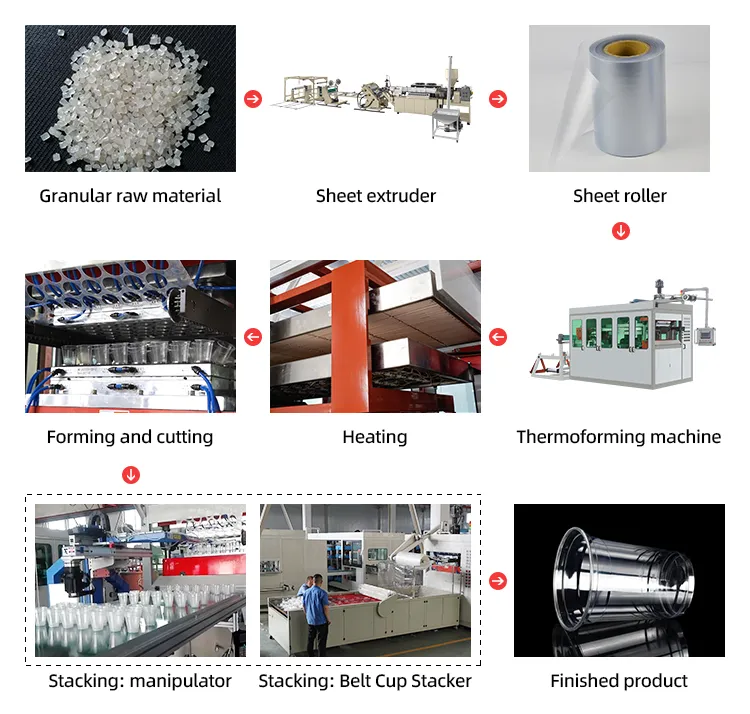

التطبيق

حول سلسلة TQC الخاصة بنا آلة therminetic كوب [ثرسميتيكل] يتلقّى 5 فوائد كبيرة ، دعتني استنتج هو واحدة تلو الأخرى ل أنت. أولاً، أكثر قوة، دعم التكوين الخاص بنا من قبل العلامة التجارية القوية، مثل Yaskawa، Siemens، schnieder thoses أنواع من الماركات الشهيرة. مع [ثوس] علامات تجيّهي الآلة نا ثابتة وجودة عال. ثانيا، أكثر كفاءة، الفرن المزدوج هو تقريبا 7 أضعاف طول المؤشر في منطقة التشكيل بحيث يجلب الإنتاج مع مؤثرات عالية، وأيضا في صنع مواد PP السرعة يمكن أن تكون أيضا أكثر من 25 مرة / دقيقة ثالثاً، خيارات مرنة ونادرة، تشكل منطقة عميقة، تشكل علامة تجارية لعلامة تجارية لعلامة تجارية لعلامة تجارية من القلب يمكن أن تلبي متطلبات الناتج المختلف، والمنتجات المختلفة. ورابعا، أكثر استقرارا، الأربعة بيلار والتزييت بمقدار وقت معين ليس فقط جلب الاستقرار الفائق على بناء الماكينة، ولكن أيضا جعل geat contuuuuduusuusuu على عمل آلة السبائل. أخيراً وليس آخرا، على نحو غير منتظم، فإن ماكينتنا سهلة التسليم، والإنتاج في مرحلة ما بعد الزواج، وبالتالي فإنها قادرة على الحد من عمليات إعادة بيع العمال.

آلة تشكيل أكواب بلاستيكية لمرة واحدة، آلة تشكيل حراري لصنع أكواب بلاستيكية من بولي بروبيلين/بولي إيثيلين تيريفثاليت آلة تشكيل أكواب بلاستيكية لمرة واحدة، آلة تشكيل حراري لصنع أكواب بلاستيكية من بولي بروبيلين/بولي إيثيلين تيريفثاليت
الوظيفة الرئيسية
  • جهاز تشكيل الضغط الموجب والسالب.
  • جهاز تشكيل الفراغ.
  • وحدة درجة حرارة الكمبيوتر بشاشة اللمس تشير إلى وظيفة التحكم في النقاط.
  • جهاز التحكم في الهواء.
  • جهاز التبريد.
  • تموت، وظيفة التحكم في درجة حرارة القالب.
  • وظيفة اللكم والقص التلقائية (automatic).
  • وظيفة عد رزمة تلقائية (automatic).
  • وظيفة إعادة لف الحافة تلقائيًا.
  • جهاز حماية الأمان.
آلة تشكيل أكواب بلاستيكية لمرة واحدة، آلة تشكيل حراري لصنع أكواب بلاستيكية من بولي بروبيلين/بولي إيثيلين تيريفثاليت آلة تشكيل أكواب بلاستيكية لمرة واحدة، آلة تشكيل حراري لصنع أكواب بلاستيكية من بولي بروبيلين/بولي إيثيلين تيريفثاليت

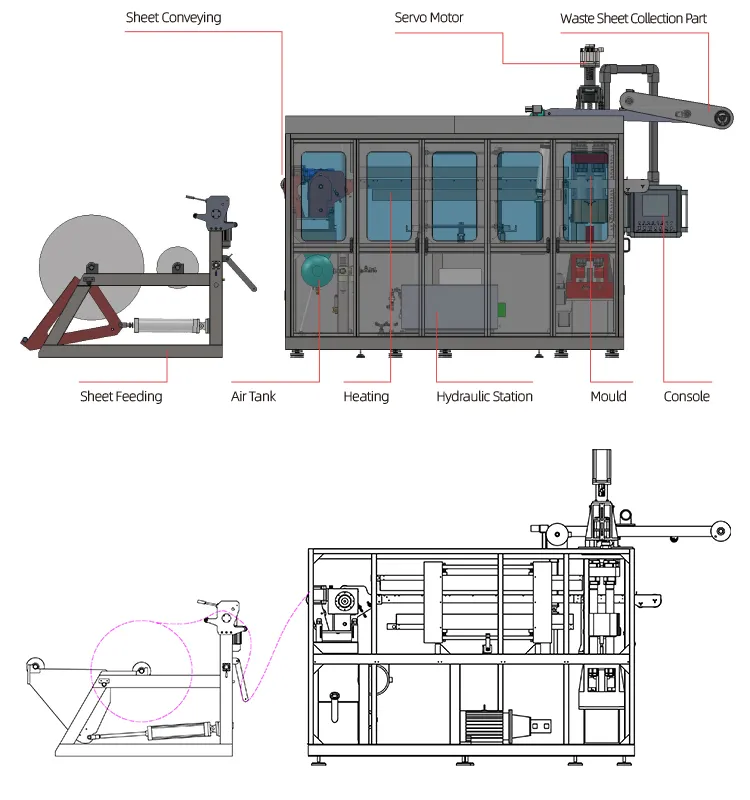

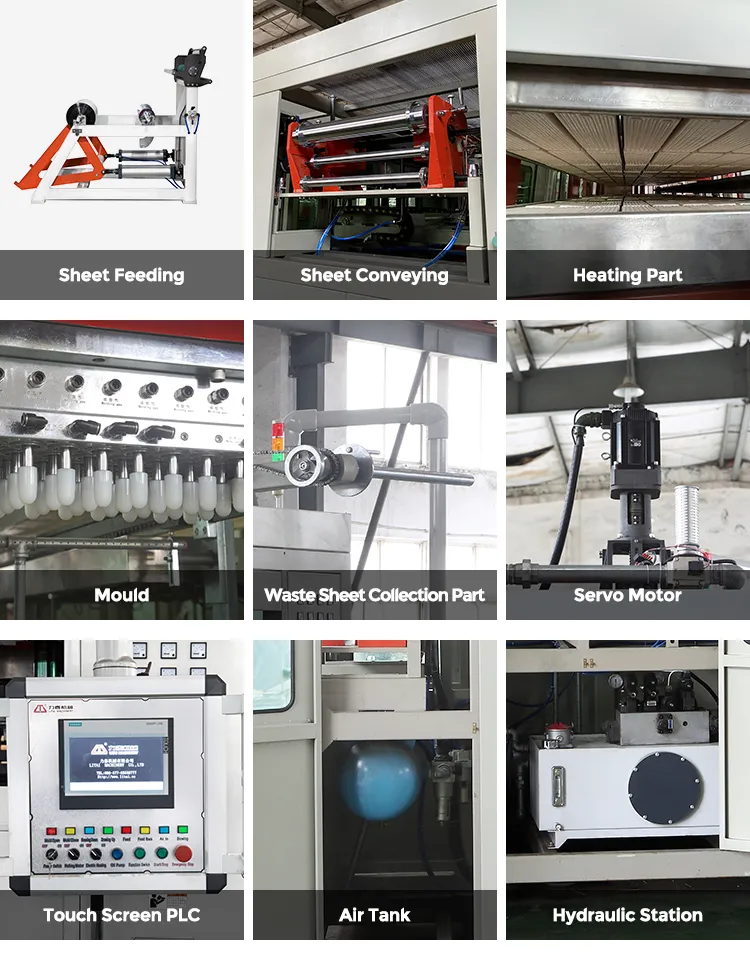

ملخص الماكينة
ملخص الماكينة

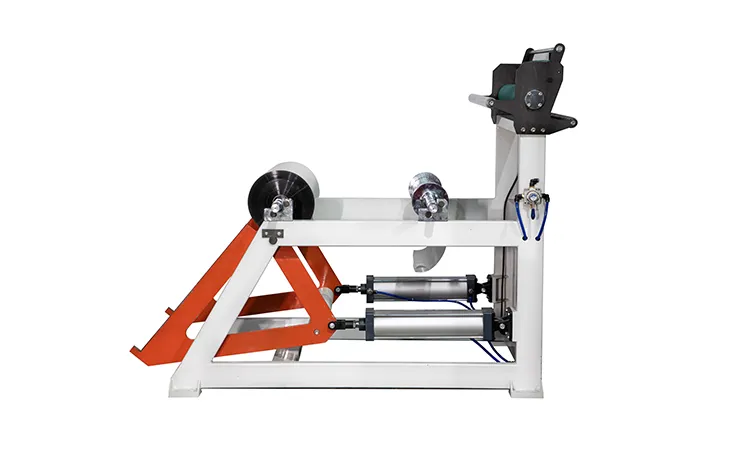

وحدة تحميل الورق
  • التحميل تلقائيًا، مع خفض تكلفة الموارد البشرية.
  • تنقل الورقة بإيجابية، اخفض حمل موتور السيرفو.
  • التحكم ذكي في مفتاح التقارب، والتخلص من السقوط من الورقة عن طريق النقل بسرعة كبيرة.
  • تعمل المحطات المزدوجة، بقطر كبير، على تقليل تكرار تغيير ملف الورقة، على تحسين كفاءة الإنتاج.
  • وحدة تغذية بالأوراق مع قضيب تأرجح، ومظهر جيد وتحكم ذكي.
وحدة تحميل الورق

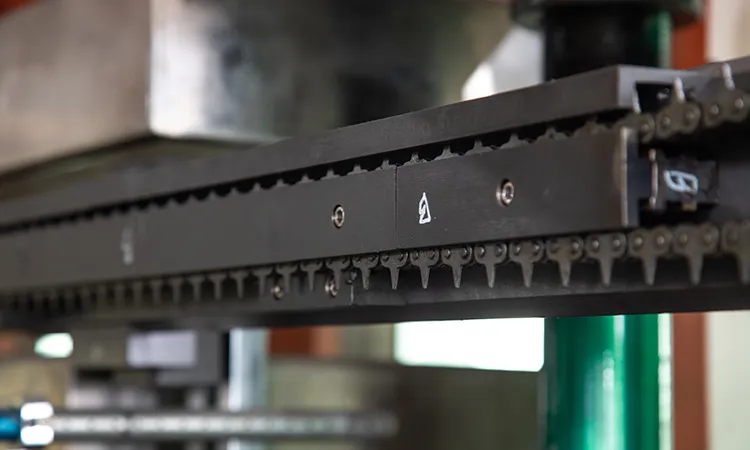

جزء النقل
  • إن القضيب الدليلي من الألومنيوم ممتلئ بالمياه المبردة يمكنه تبريد اللوح الساخن بكفاءة مما يؤدي إلى توصيل مستقر.
  • إن السلسلة المسننة ذات الدرجات المتخصصة تجعل عملية الثقب أسهل بكثير، مع المواد المتخصصة - 65 مليون تجعل منه أقوى وأكثر متانة.

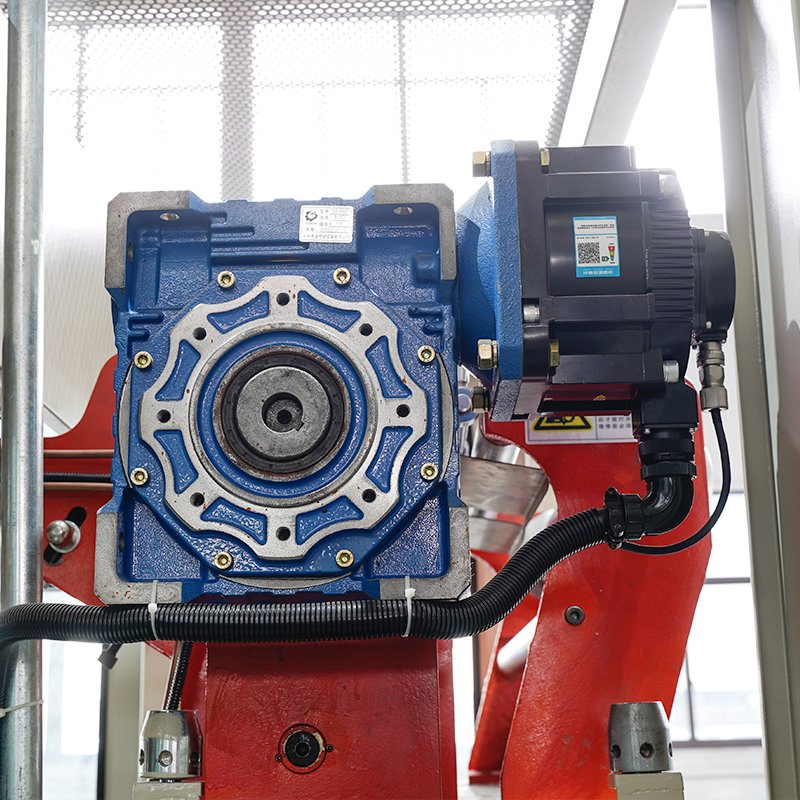

  • يتم تشغيله بواسطة محرك السيرفو، دقيق وفعال.
  • سلسلة قابلة للضبط، مناسبة لنطاق أوسع من عرض الورق وتحل مشكلة تراجع الورق الناجم عن التسخين.
جزء النقل

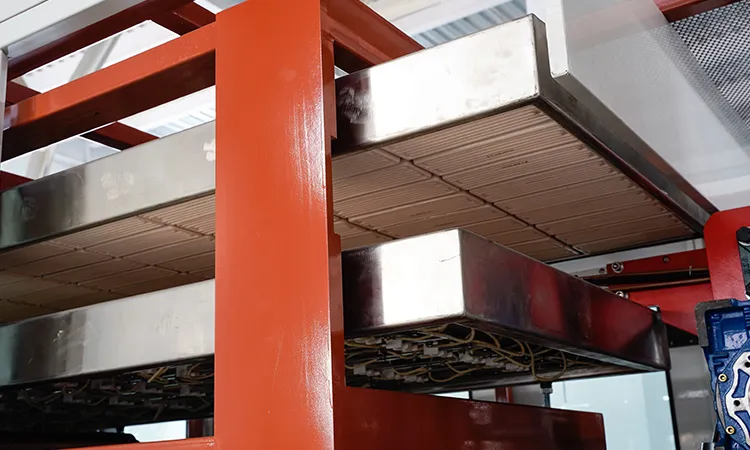

جزء التسخين
  • اعتماد بلاط التدفئة تيانباو الصيني الأعلى، أداء عزل ممتاز وكفاءة تدفئة، مما يؤدي إلى توفير الوقت والطاقة. وبناءً على ذلك، يبلغ استهلاك الطاقة الفعلي حوالي 60% من الطاقة المقدرة، وهو مذهل ومذهل.
  • يبلغ عرض الموقد 7 أضعاف تقريبًا عرض منطقة التشكيل، بحيث يمكن للورقة أن تمر لمسافة أطول في وقت معين من وقت التجميل، لتحسين السرعة بحيث يتم تحسين الإخراج.
  • تُسخّن الصفيحة بشكل كامل ومتساوي، مقسّمة على طبقتين من الموقد مع تصميم مربع تسخين محسّن.

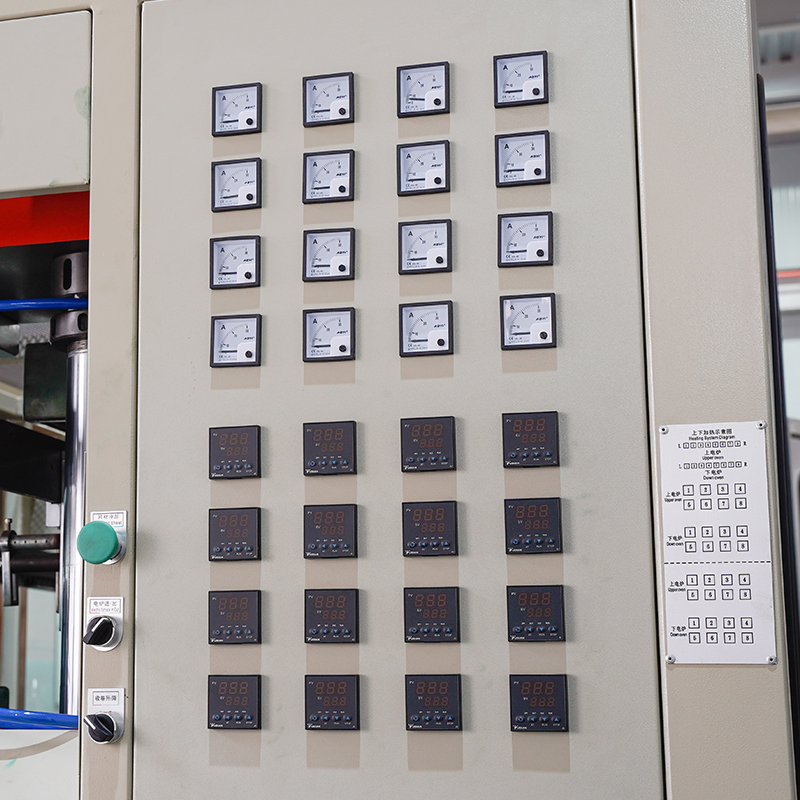

  • يتم تقسيم الموقد بأكمله إلى وحدات تحكم متعددة منفصلة في درجة الحرارة، ويمكن التحكم في الدقة بدرجة واحدة من الموقد لضمان أن تكون ورقة كل منتج مغلفة بالبلاستيك بشكل مثالي.
جزء التسخين
تشكيل النظام
  • اعتماد بنية أربع أعمدة (فولاذ 40 Cr) لدعم ألواح قوالب الهيكل الواحد (فولاذ TQ-600) وتوجيهها، مما يجعل محطة التشكيل أكثر قوة واستقرارا وامتصاص الصدمات ومقاومة التآكل.
  • يتم تشغيل جزء التشكيل بواسطة النظام الهيدروليكي، وهو قدرة فائقة يمكن الاعتماد عليها وثابتة. استخدام مفتاح التقارب للتحكم في دقة وضع القالب الممتاز.
  • عدم محاذاة التوازي بين صفيحة التوجيه أقل من 0.05 مم، وبالنسبة للقوالب، أقل من 0.03 مم، أقل بكثير من متوسط القيمة في الصناعة. لذا، سيكون حجم المنتج الذي يتم تكوينه أكثر دقة، سيكون الجزء السفلي أكثر مثالية.
  • تتميز الألواح الدليلية الثابتة العلوية والسفلية، إلى جانب لوحات التوجيه الوسطى المتوازية والمرنة الفائقة، بقساوة عالية للمواد، ومقاومة جيدة للتآكل، ومقاومة قوية للتآكل، الأمر الذي يضمن التشغيل السلس للماكينة والمتانة الفائقة.
  • يعتمد هيكل الإدارة الهيدروليكية للوصلات المتعارضة جلبة مقاومة للتآكل من الفولاذ، ويتحمل وزنًا أكبر، ويدور بمزيد من الدقة. ويضمن التأرجح المتماثل توازي تشغيل الماكينة، لتجنب التآكل المستعرض لأربعة أعمدة، وجعل الماكينة أطول عمرًا.

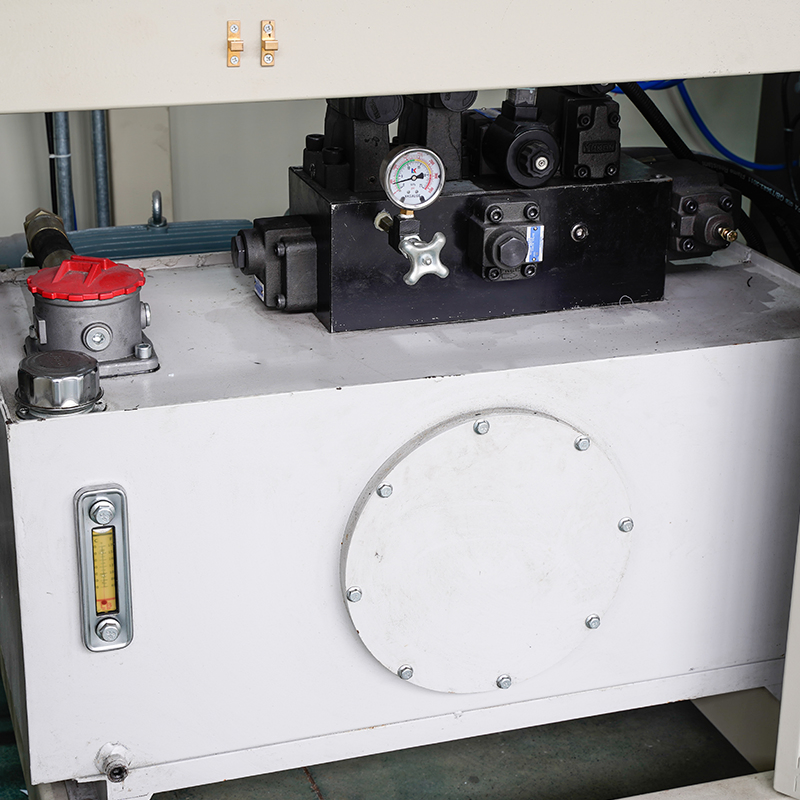

  • محطة هيدروليكية متكاملة مزودة بوظيفة المخزن المؤقت، وطاقة عالية، وقوة كافية، واهتزاز صغير، وتحكم جيد، ثبات فائق وصيانة سهلة.
  • يمكن لنظام التشحيم الذكي أن يقوم بالتزييت بمقدار ووقت معيّنين، الأمر الذي قد يجعل الماكينة طويلة العمر والاستدامة.
  • تحتوي تجويف القالب على مياه التبريد بالداخل، الأمر الذي يعمل على زيادة سرعة التبريد، والقاع مجهز بقضيب طارد يجعل من السهل إزالة شيطان المنتجات.

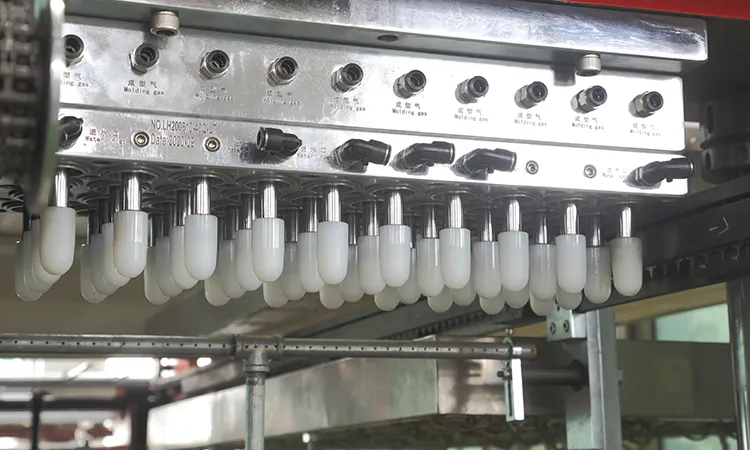

  • نظرية العمل هي مزيج من الضغط الإيجابي مع المساعدة على تمديد قالب بواسطة بعض السدادات النايلون، مما يجعلها أكثر قدرة على صنع المنتجات.

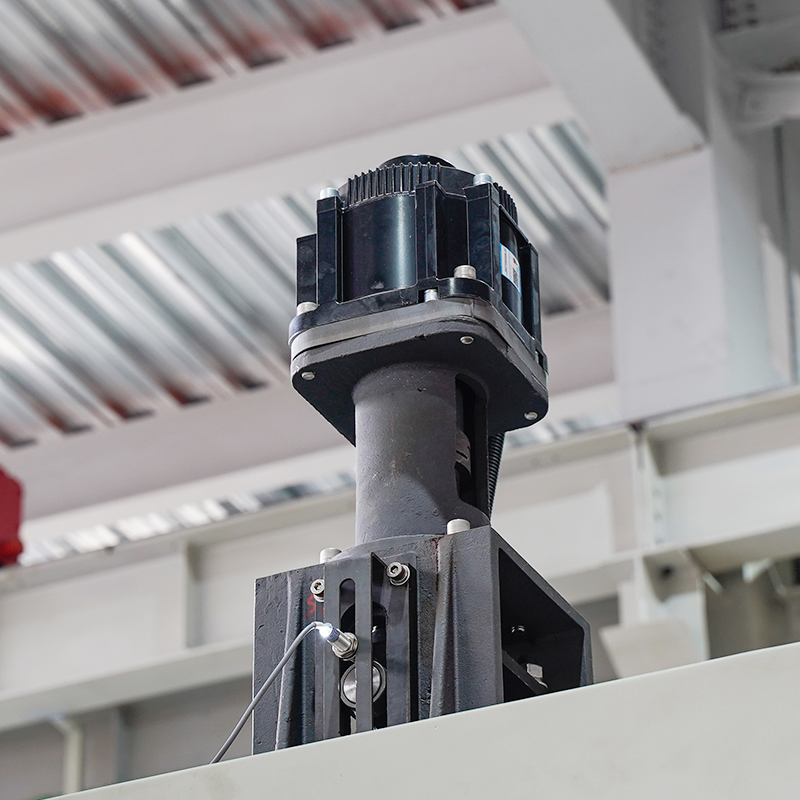

  • تمارين التمديد بواسطة محرك السيرفو، دقة فائقة، كفاءة عالية.
  • شفرات يمكن استبدالها بشكل فردي بمواد عالية الجودة تتميز بسعرها المعتدل ومرونتها ومتانتها.
تشكيل النظام

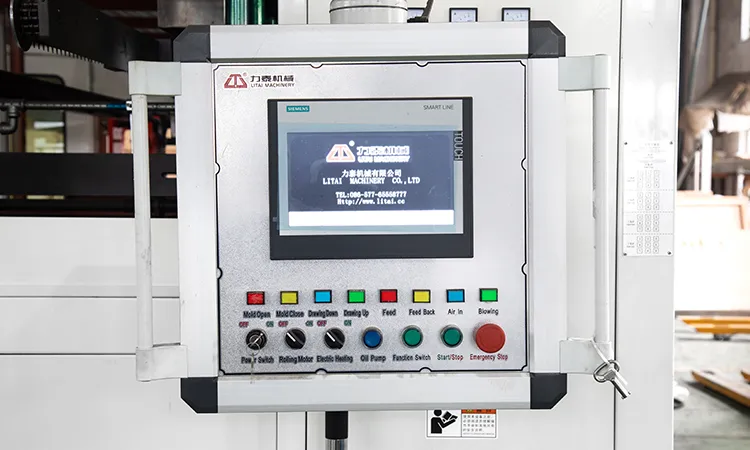

شاشة اللمس PLC
  • واجهة تفاعلية سهلة الاستخدم، يسهل تشغيلها.
  • ذاكرة كبيرة الحجم، لتلبية متطلبات تخزين بيانات المنتج بشكل كبير.
  • يتم تخزين بيانات المنتج وقراءتها من خلال وظيفة مفتاح واحد، وهي التشغيل السهل.
  • تجعل شاشة اللمس المتحركة عملية التشغيل مرنة ومريحة.
  • التكامل العالي، تصور البيانات، سهولة التحكم.
بيئة الإنتاج والتصنيع
بيئة الإنتاج خط الإنتاج
علامة التعاون طويل الأجل
علامة التعاون طويل الأجل
تغليف وسائل النقل
تغليف وسائل النقل
الأسئلة المتداولة (FAQ)
هل أنتم مصنع أو شركة تجارية؟
نحن مصنع متخصص في تصنيع وتطوير آلات التشكيل الحراري، ونقوم بتصدير آلاتنا إلى أكثر من 80 دولة حول العالم منذ عام 2001.
كيف تضمنون جودة الآلة؟
لدينا قسم متخصص لمراقبة الجودة وفحص المنتجات، وهو مسؤول بشكل كامل عن اختبار وتقييم الآلات لضمان دقتها وثبات عملها قبل الشحن.
ما هي مدة الضمان وماذا تغطي؟
الضمان يمتد لمدة 13 شهرًا من تاريخ الشحن من المصنع. وخلال هذه الفترة (باستثناء الأعطال الناتجة عن أخطاء بشرية)، نوفر قطع الغيار للصيانة مجانًا. بعد انتهاء الضمان، يدفع المشتري تكلفة الشحن وقطع الغيار.
كيف يتم تركيب وتشغيل الآلة بعد الاستلام؟
نقوم بإرسال فني متخصص إلى مصنعكم للإشراف على التركيب والتشغيل التجريبي، مع تدريب العاملين لديكم على الاستخدام الآمن والفعال. ويتحمل المشتري تكاليف التأشيرة والتذاكر والإقامة وراتب الفني.
ما هي أنواع المواد البلاستيكية التي تدعمها هذه الآلة؟
تتميز الآلة بمرونة عالية، حيث تدعم معالجة وتشكيل مواد بلاستيكية متعددة مثل بولي بروبيلين (PP)، بولي إيثيلين تيريفثاليت (PET)، وبولي ستيرين (PS)، والـ PVC لصنع الأكواب والأوعية المختلفة.
ما هي المزايا الرئيسية لنظام التشكيل ذو الأربعة أعمدة؟
يعتمد النظام هيكلًا بأربعة أعمدة متينة من فولاذ 40 Cr يدعم ألواح القوالب ذات الهيكل الواحد. يضمن هذا التصميم ثباتاً فائقاً للماكينة، وامتصاصاً ممتازاً للصدمات، والحد من تآكل الأجزاء الداخلية لتوفير عمر أطول واستمرارية عمل مذهلة.
