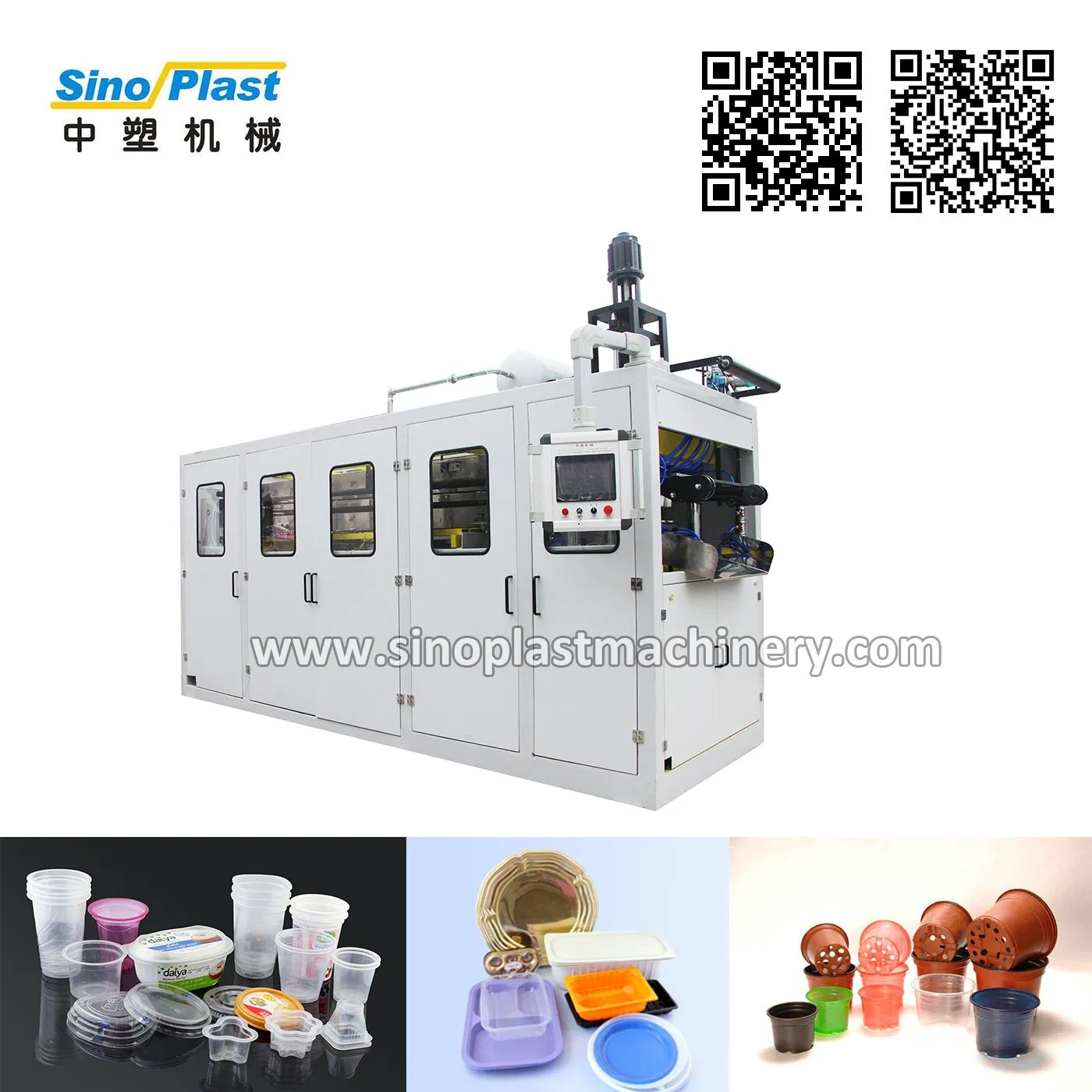

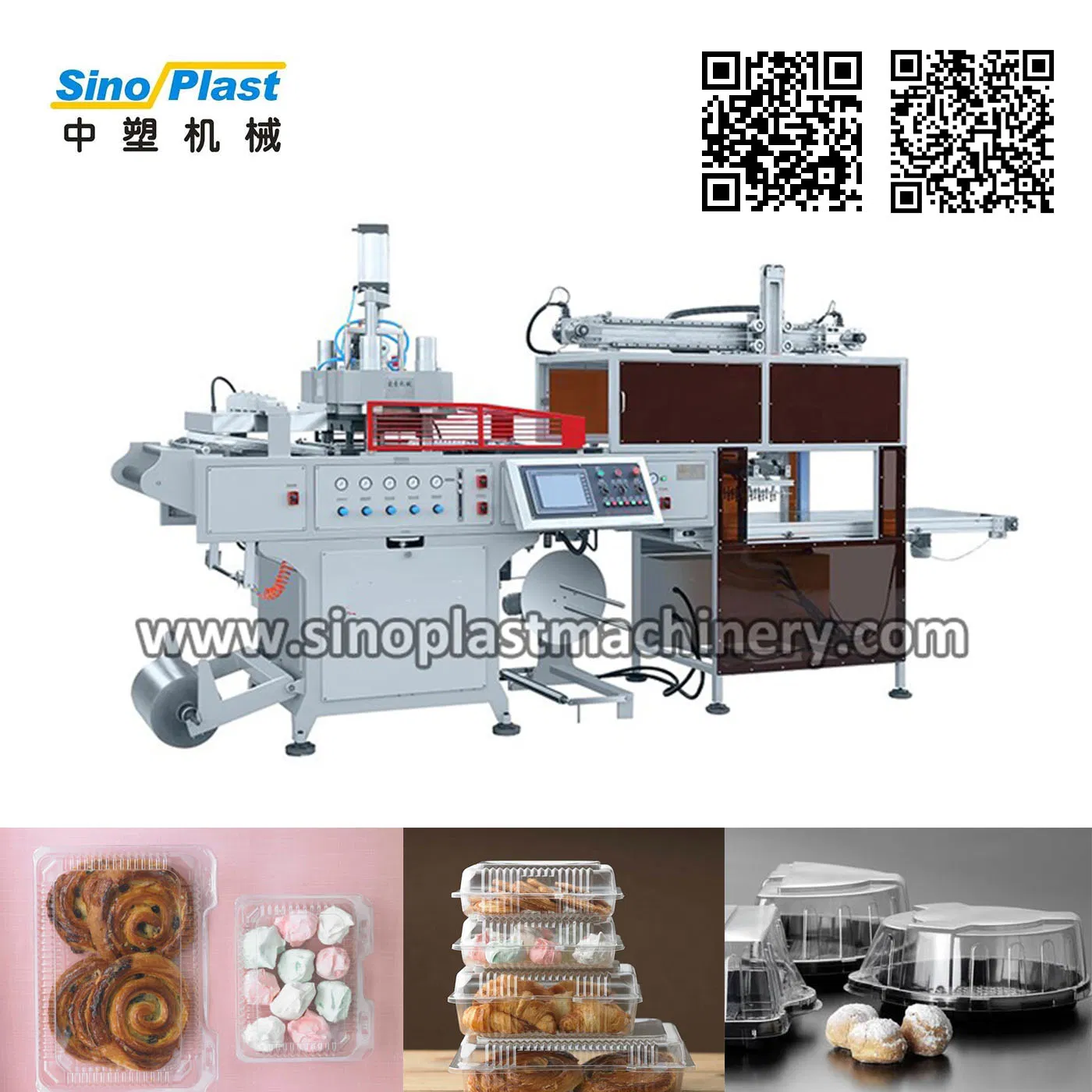

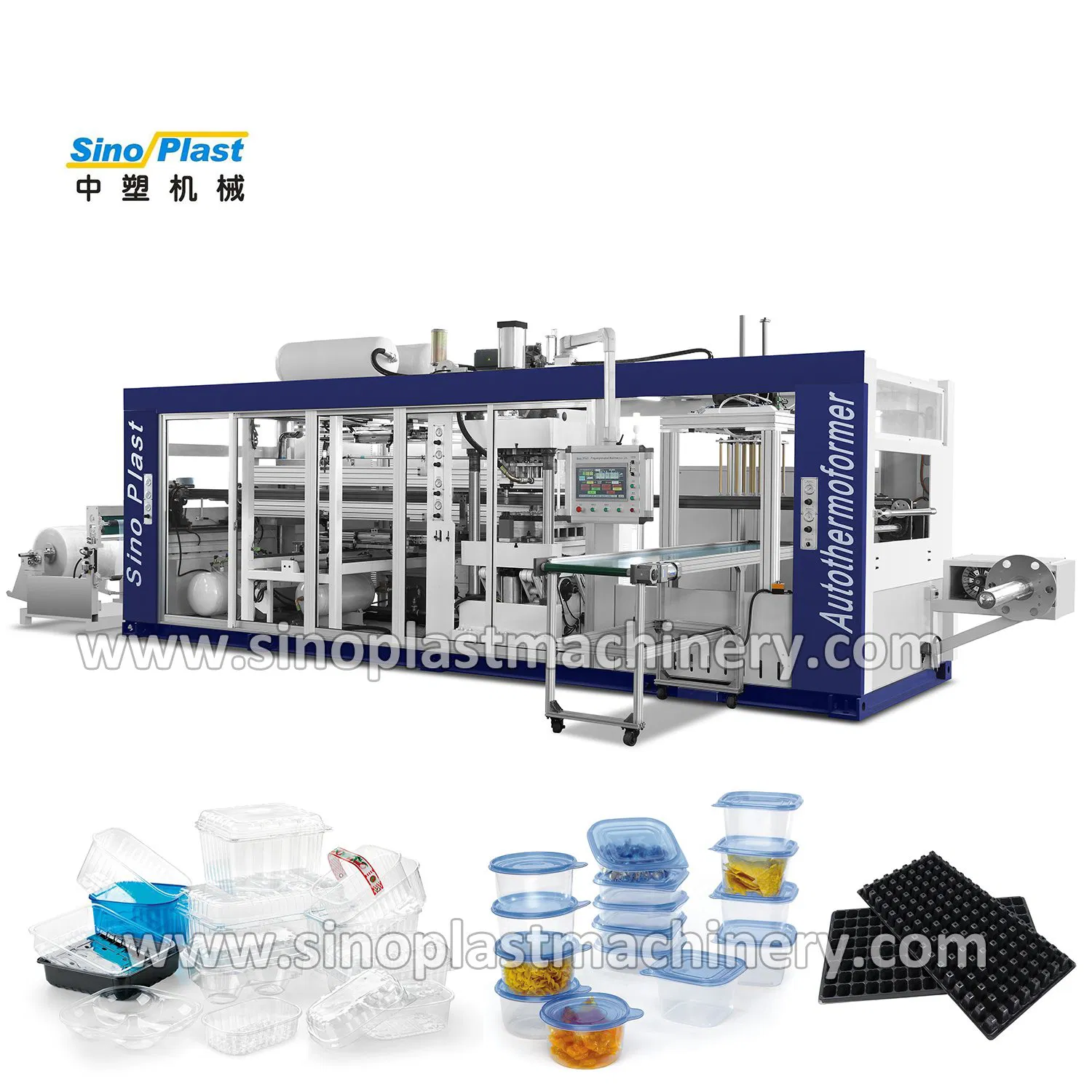

آلة التشكيل الحراري وتشكيل الفراغ لصنع الأكواب البلاستيكية، أغطية الأكواب، الأوعية، الصواني، والأطباق (للجيلاتين، الآيس كريم، الزبادي، المياه والمشروبات) - سعر المصنع من الصين
1. الاستخدامات والتطبيقات
تُستخدم آلة التشكيل الحراري للأكواب البلاستيكية ذات الحدبة الآلية بشكل أساسي لتحويل صفائح PP/HIPS/PET/PVC إلى أنواع مختلفة من الأكواب البلاستيكية التي تستخدم لمرة واحدة، مثل أكواب المشروبات الساخنة والباردة، أكواب الآيس كريم، أكواب الزبادي، أكواب الحليب، أكواب الجيلاتين، أكواب العصير وغيرها. كما يمكنها أيضاً إنتاج بعض المنتجات ذات الأشكال المنتظمة مثل الأطباق، الأوعية، الأغطية، العبوات، الصناديق وغيرها باستخدام قوالب مختلفة.
2. الميزات الرئيسية للآلة
- يتم التحكم في تمدد السدادات داخل القالب العلوي بواسطة محرك أو محرك سيرفو (Servomotor).
- يتم تغذية الصفائح عن طريق سلسلة دبابيس مدفوعة بمحرك مع عاكس (Inverter) أو محرك سيرفو، ويمكن ضبط طول التغذية بالكامل عبر شاشة اللمس.
- تعتمد الآلة على أربعة أعمدة لتثبيت وتأمين القالب بشكل ممتاز.
- القالب العلوي ثابت، وتتحرك لوحة القالب السفلي بواسطة نظام حدبة الوصلة أو محرك سيرفو.
- يتم التحكم في درجة حرارة كل منطقة بواسطة وحدة التحكم في درجة الحرارة.
- تشمل عملية الإنتاج: تغذية الصفائح، التسخين، تمدد السدادات، التشكيل والقطع داخل القالب، ونفخ المنتج النهائي للخارج.
- نستخدم الفولاذ المربع لتعزيز قوة إطار الآلة وهيكلها.
- يتم التحكم في جميع الآلات بواسطة نظام PLC وشاشة تعمل باللمس.
3. المواصفات الفنية الرئيسية
| الموديل |
SP-760A |
SP-760B |
SP-760C |
SP-760D |
| أقصى مساحة تشكيل |
760×320 مم |
760×320 مم |
760×420 مم |
760×420 مم |
| أقصى ارتفاع تشكيل |
160 مم |
| مثال الإنتاج |
كوب بقطر علوي 75 مم، 24 تجويف/قالب |
كوب بقطر علوي 75 مم، 32 تجويف/قالب |
| سرعة التشغيل |
15-32 دورة/دقيقة (حسب سمك الصفيحة، المادة المستخدمة وشكل المنتج) |
| نطاق سمك الصفائح |
0.20 - 2.0 مم |
| المواد المطلوبة |
PP, GPPS, HIPS, PET, PVC, PLA (صفائح قابلة للتحلل الحيوي) |
| أقصى عمق تشكيل |
160 مم (يمكن تفصيله حسب الطلب) |
| حركة القالب السفلي |
محرك سيرفو 11 كيلو واط |
محرك سيرفو 15 كيلو واط |
| أقصى قطر للفة الصفائح |
800 مم |
| نظام التسخين |
علوي + سفلي (10x99x9171 قطعة)، 800 واط/قطعة، تسخين بواسطة سخانات خزفية IR |
علوي + سفلي (12x911x9171 قطعة)، 800 واط/قطعة، تسخين بواسطة سخانات خزفية IR |
| طريقة التحكم في الحرارة |
متحكم حراري ووحدة التحكم في الحرارة |
| استهلاك المياه |
0.5 - 1.0 متر مكعب/ساعة (إعادة تدوير) |
| استهلاك الهواء |
1.3 - 1.6 متر مكعب/دقيقة، 0.6 - 0.8 ميجا باسكال |
| طريقة تغذية الصفائح |
محرك 2.2 كيلو واط |
محرك سيرفو 2.2 كيلو واط |
محرك 4 كيلو واط |
محرك سيرفو 4.4 كيلو واط |
| طريقة تمدد السدادة |
أسطوانة هواء |
محرك سيرفو 5.5 كيلو واط |
أسطوانة هواء |
محرك سيرفو 7.5 كيلو واط |
| الجهد الكهربائي والقوة |
3 مراحل 380 فولت ±10 فولت 50 هرتز |
| الأبعاد التقريبية |
5000 × 1400 × 2400 مم |
5000 × 1400 × 2400 مم |
| الوزن التقريبي |
8000 كجم |
9000 كجم |

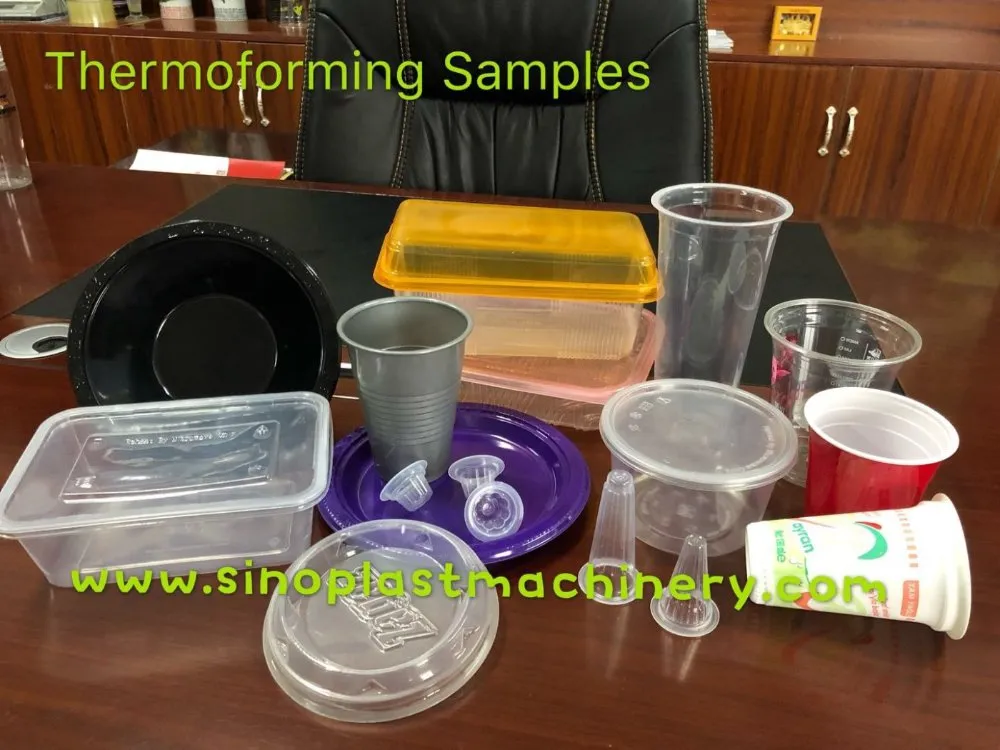

4. عينات التشكيل الحراري

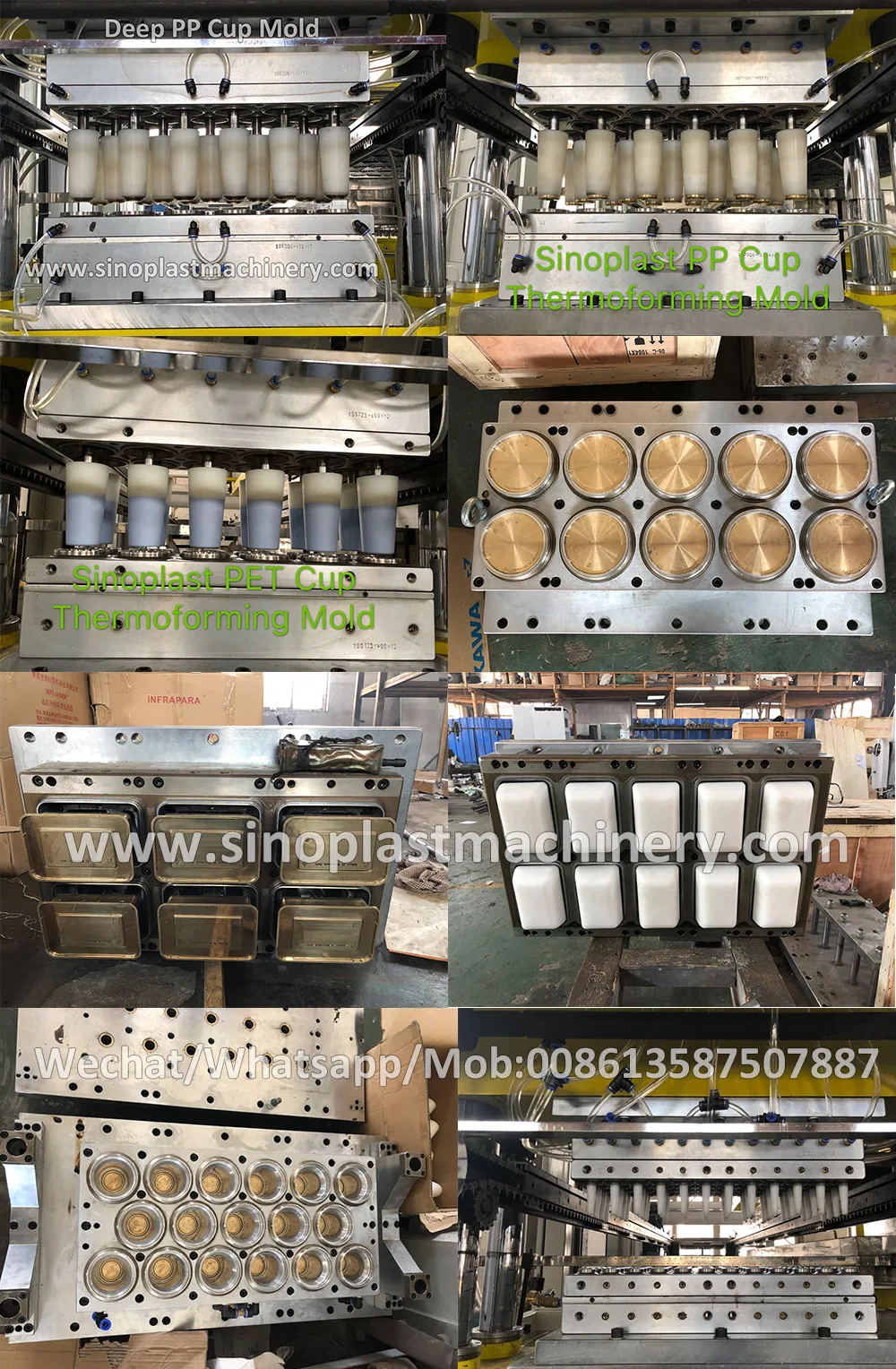

5. قوالب التشكيل الحراري
الأسئلة الشائعة (FAQ)
ما هي المنتجات التي يمكن تصنيعها باستخدام هذه الآلة؟
يمكن للآلة إنتاج مجموعة واسعة من المنتجات البلاستيكية التي تستخدم لمرة واحدة مثل أكواب المشروبات، أكواب الآيس كريم والزبادي، أكواب الجيلاتين، بالإضافة إلى الأطباق، الأوعية، الأغطية، والصواني باستخدام قوالب مخصصة.
ما هي المواد الخام المتوافقة مع آلة التشكيل الحراري هذه؟
الآلة متوافقة تماماً مع معالجة صفائح البلاستيك بمختلف أنواعها مثل PP, HIPS, PET, PVC، بالإضافة إلى المواد القابلة للتحلل الحيوي مثل PLA.
كيف يتم التحكم في جودة ودقة التغذية والتشكيل؟
يتم التحكم في تغذية الصفائح بدقة عالية عبر سلسلة دبابيس تعمل بمحرك سيرفو أو محرك ذو عاكس، ويمكن ضبط كافة الإعدادات والتحكم بها بالكامل من خلال نظام PLC وشاشة اللمس التفاعلية.
ما هو أقصى عمق تشكيل تتيحه الآلة؟
يبلغ عمق التشكيل الأقصى القياسي للآلة 160 مم، ويمكن تعديل وتخصيص عمق التشكيل ليناسب متطلبات الإنتاج الخاصة بكم بناءً على طلب مسبق.
كيف يعمل نظام التسخين في هذه الآلة؟
تعتمد الآلة على نظام تسخين مزدوج (علوي وسفلي) باستخدام سخانات خزفية تعمل بالأشعة تحت الحمراء (IR)، ويتم التحكم في درجة حرارة كل منطقة بشكل مستقل عبر وحدات تحكم حرارية ذكية لضمان التوزيع المتساوي للحرارة.
هل تحتاج الآلة إلى ملحقات خارجية للتشغيل؟
نعم، لتشغيل الآلة بكفاءة مثالية، تتطلب نظام تبريد بالماء (لاستهلاك مياه يتراوح بين 0.5 إلى 1.0 متر مكعب/ساعة مع نظام إعادة تدوير) ونظام ضغط هواء لتشكيل ونفخ المنتجات.
