منطقة التطبيق

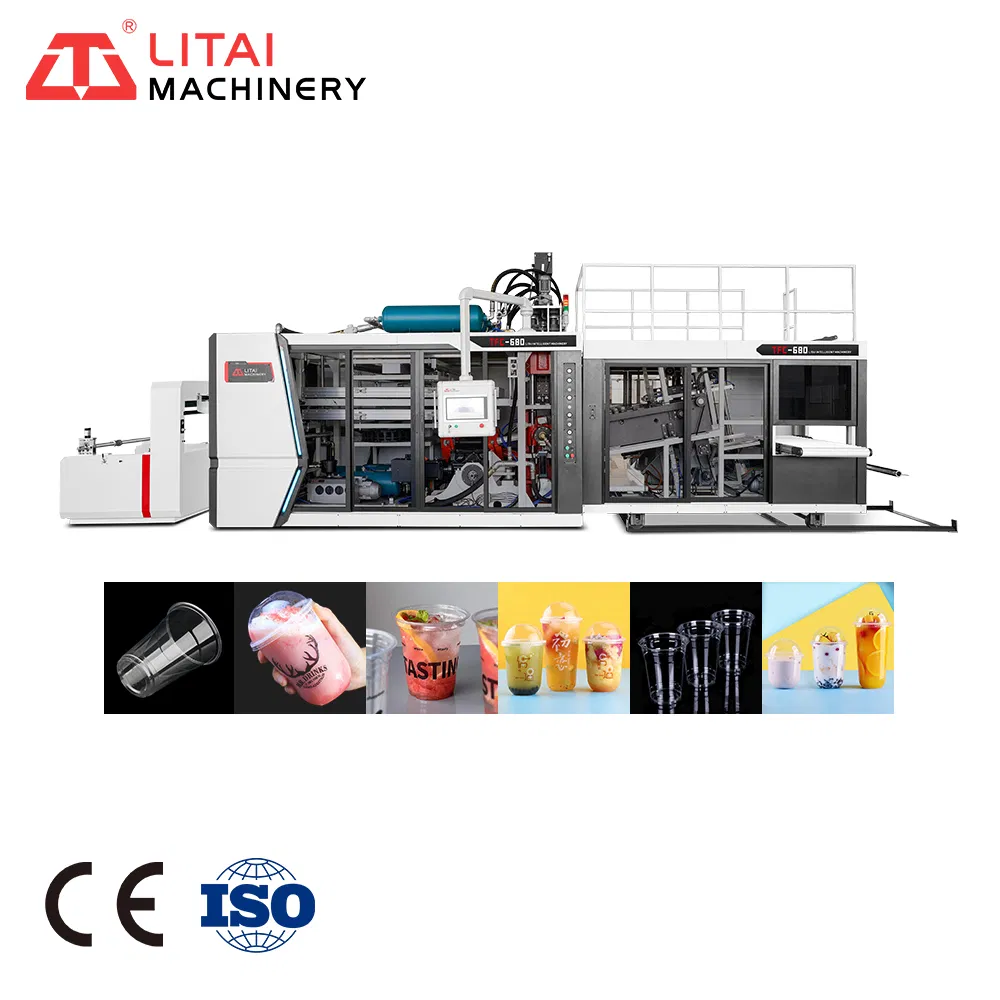

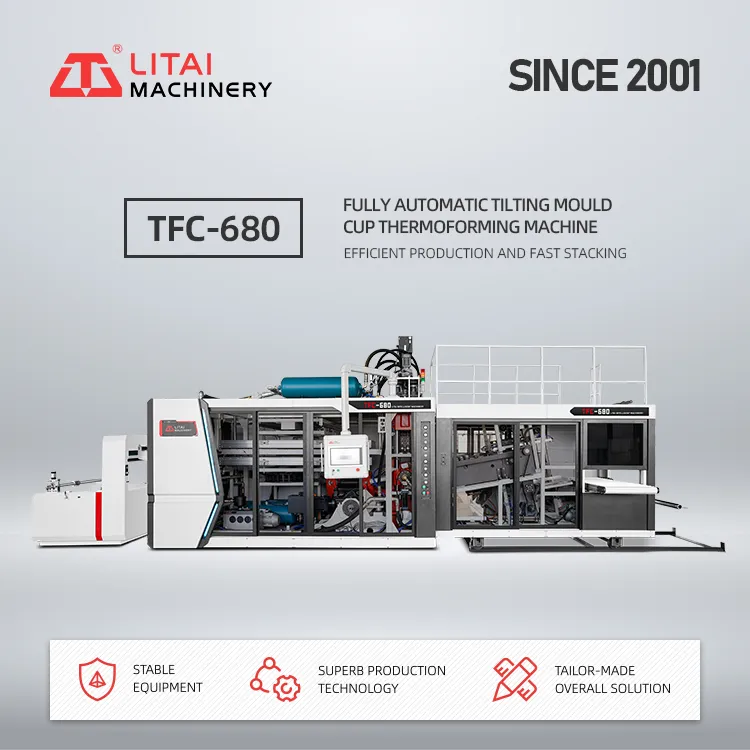

آلة تشكيل الحرارة البلاستيكية كوب Tilting هي منتجاتنا المطورة منذ فترة، وهي في الأساس لتصنيع منتجات مختلفة من الأكواب البلاستيكية. تعتمد الماكينة على تكوين ضغط موجب وسالب، مزوَّدة بأداة تحكم موتور مؤازرة بالكامل تحت نظام تدوير القالب، مع زوجين من قضيب توصيل إدارة الكامة المرافق لإكمال عملية إمالة ورفع وقص جدول القالب. وهو نوع جديد من المعدات التي تم تطويرها للحصول على مخرجات عالية، واستهلاك منخفض للطاقة، وثبات عالٍ، وأتمتة عالية، ومتطلبات أخرى، مما يوفر الحل المثالي للأكواب متوسطة وعالية السعة التي يمكن التخلص منها.

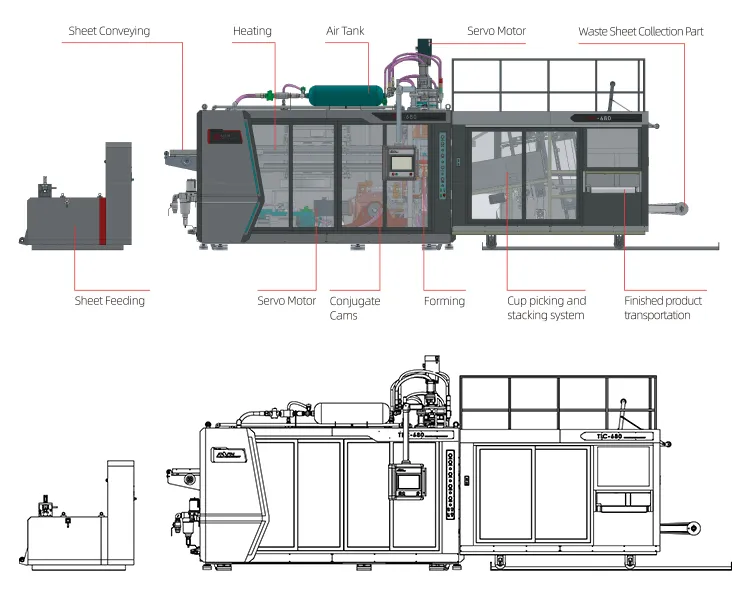

ملخص الماكينة

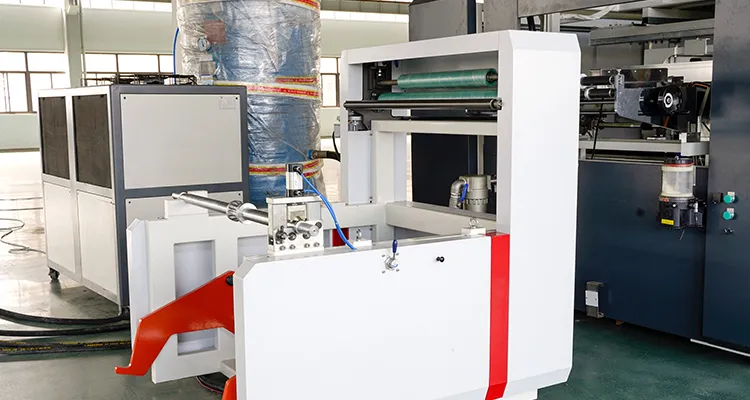

تغذية الورق

1. جهاز التغذية الهوائي.
2) التحميل التلقائي، توفير الموارد البشرية، فقط حاجة إلى عامل واحد للتشغيل، وهو فعال ومريح.
3. يمكن أن تقلل ورقة التغذية تلقائيًا من حمل موتور السيرفو.

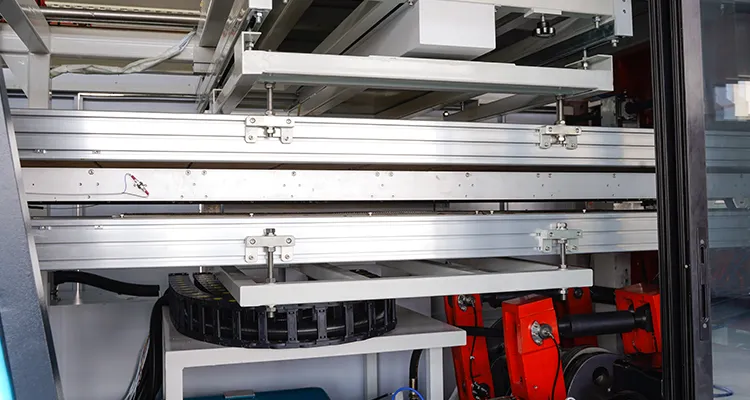

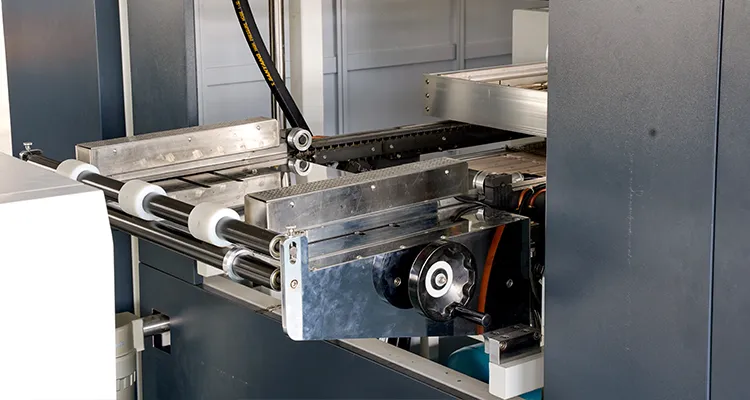

نقل الورق

1. تعتمد سلسلة التغذية سلسلة بكرات مزدوجة الصفوف بأسنان، ويتم تخزين قناة مياه التبريد في جنزير السلسلة، وتكون كفاءة التبريد عالية، ويتم توفير المياه، ويطول العمر.
2. التغذية باستخدام مجموعة إدارة ترس تشغيل موتور السيرفو، تكون دقة التغذية عالية، واستجابة بدء التشغيل والتوقف سريعة.
3. الفتح شبه الأوتوماتيكي لقضيب السلسلة؛ سهولة ضبط شد قضيب السلسلة.

جزء التسخين

1. طول المسخن (الفرن الكهربائي) 2250 مم، باستخدام السخان الألماني، ومناطق التسخين العلوية 36، ومناطق التسخين السفلية 12، وضبط التحكم التلقائي في درجة الحرارة لـ 48 منطقة، والتحكم في درجة الحرارة بالكامل باستخدام وحدة التحكم في درجة الحرارة، وخرج المرحل في الحالة الصلبة بدون أطراف تلامس، وثابت، ودقة عالية، وخطأ في التحكم في درجة الحرارة ≤±1 درجة مئوية.
2) يستخدم جهاز التدفئة مكونًا مشعونًا خزفيًا مضمنًا للأشعة تحت الحمراء البعيدة، له تأثير حراري مرتفع، كما أنه آمن وموثوق به.
3) الإنذار الرأسي لألواح الكشف عن الأشعة تحت الحمراء، لتجنب ارتفاع درجة حرارة الفرن الكهربائي، تذوب تدفئة الصفائح في الفرن الكهربائي.

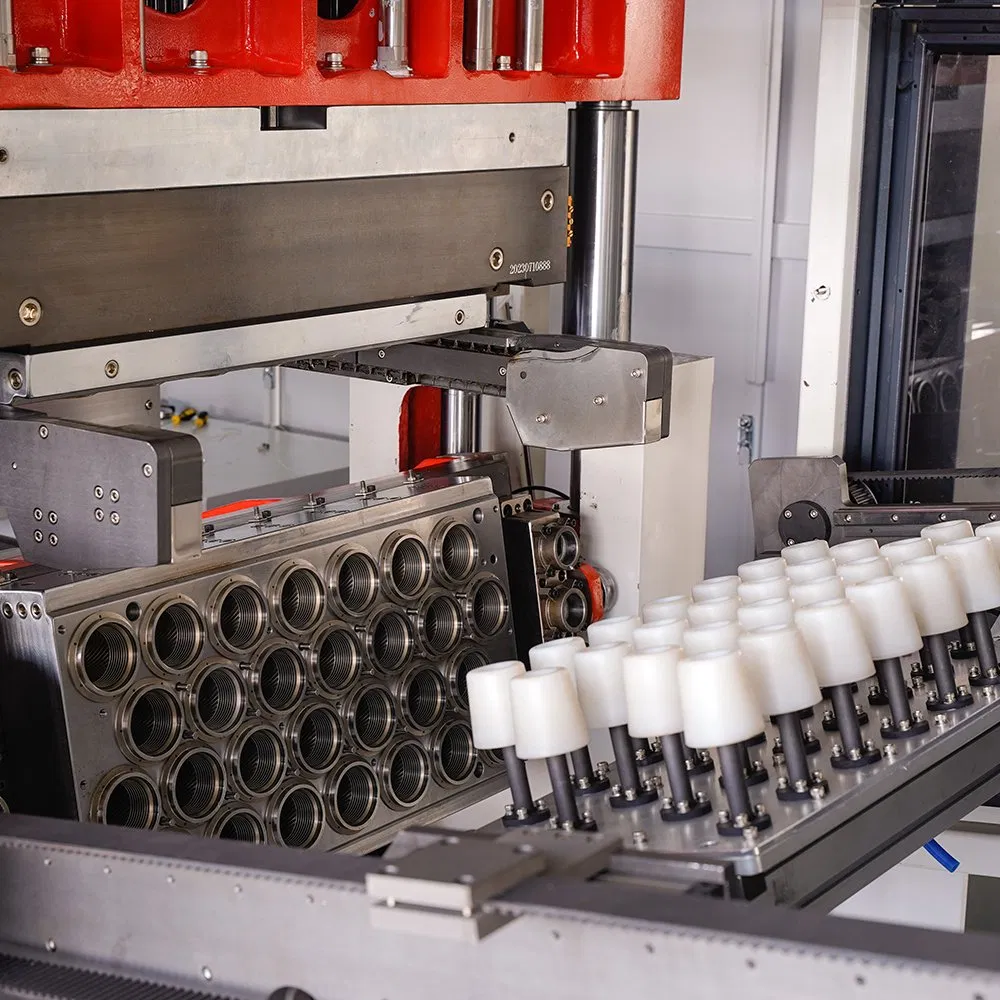

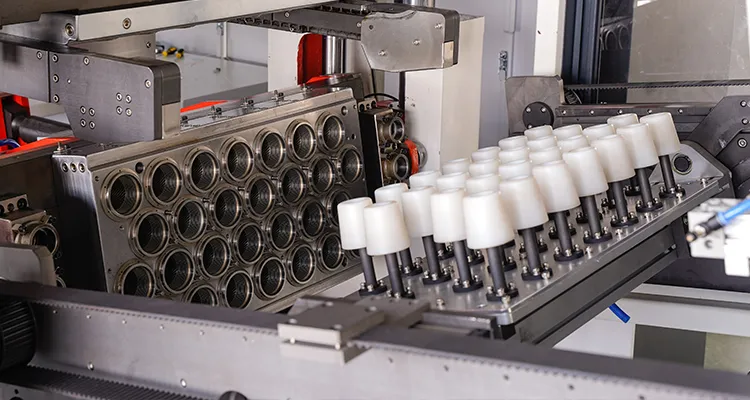

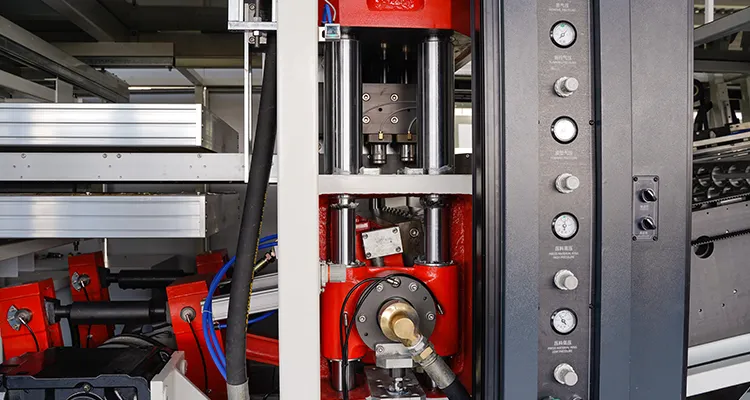

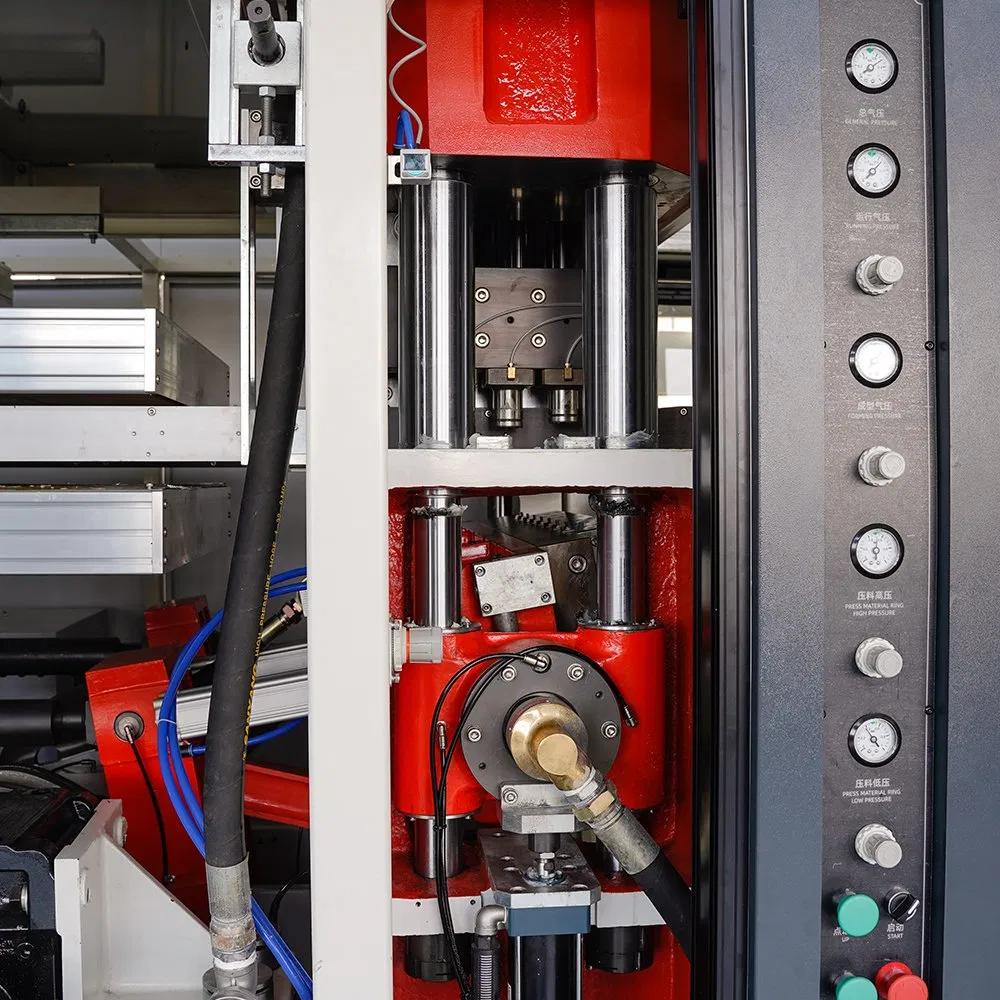

الجزء المتعلق بالتشكيل والقص

1) تعتمد آلية الطاقة للوحدة زوجين من الكامات المرافق لقيادة قضيب التوصيل لاستكمال إمالة طاولة القالب ورفعها وقطعها؛ يجعل ناقل الحركة المباشر للمحرك الرئيسي ارتفاع القالب وسقوطه أكثر ثباتًا، كما أن ضوضاء قصّ القالب صغيرة. تعتمد آلية التوجيه الخاصة بجدول القالب هيكل عمود التوجيه رباعي التوجيه، وصلابة جيدة، وأداء توجيه إيجابي دقيق، ومقاومة للتآكل، الأمر الذي يساعد على إطالة فترة خدمة مقص القالب.
2) إن هيكل دوران قالب الجدول التلقائي يساعد بشكل أكبر على تجميع المنتجات آليا وتحميل وتفريغ القالب.
3. تم تصنيع مواد CAMS من فولاذ المحمل عالي الجودة Cr12MoV، مع سطح عمل عالي الصلابة، ومقاوم للتآكل، ومقاوم للضغط.
4) تصميم منخفض لمركز الجاذبية، ارتفاع منخفض للكوب، تشغيل ثابت، بما يتماشى مع التشغيل أثناء الوقوف عند الإنسان ومراقبة أفضل ارتفاع.
5) يستخدم التحكم في مسار الغاز للمعدات بالكامل نظام التحكم في إدارة الأرض الرأسية (SMC) أو مكونات مكافئة للعلامة التجارية، أو حركة يمكن الاعتماد عليها، أو عمرًا طويلاً.
6) يعتمد النظام بالكامل وحدة تحكم مركزية في أجهزة التحكم (برنامج اللغة الصينية والإنجليزية)، واستخدام أداة التحكم في الواجهة بين الأجهزة، ودرجة تكاملها العالية، والتحكم الدقيق، وسهولة الاستخدام والتشغيل.
7) يعتمد المحرك الرئيسي إجراءات حماية تسلسل المراحل لمنع المحرك من عكس المعدات وإتلافها بسبب أخطاء الأسلاك، ويتم تركيب كل محرك بأجهزة حماية من التيار الزائد.

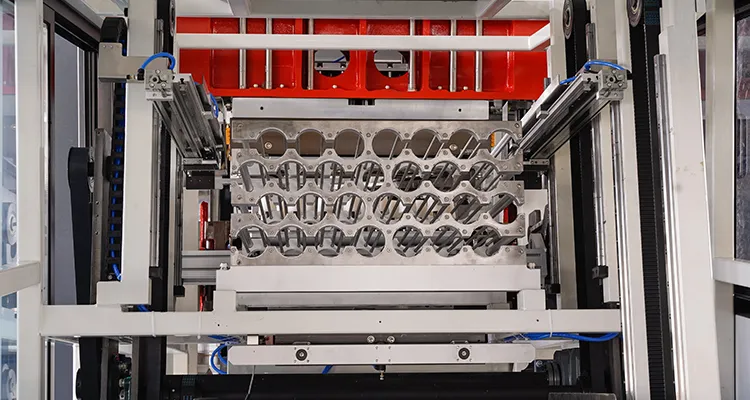

جزء القالب

1. وظيفة رفع تصميم قالب علوي، يتم تشغيلها بواسطة مجموعة إدارة العجلة مسننة للمحرك، سهلة الضبط للرفع. يمكن ضبط عمق الأداة بشكل مباشر للقالب، والتكيف مع الارتفاع المغلق المختلف للقالب، والحد الأقصى لنطاق الضبط من زائد أو ناقص 5 مم.
2) يتم تزويد مسار الماء والغاز العفن مباشرة من خلال جدول القالب، بحيث يكون تركيب القالب سريعًا؛ تصميم مظهر القالب بأكمله أكثر منطقية.
3) يعتمد الرسم موتور سيرفو لقيادة مجموعة إدارة مسامير كروية عالية الدقة؛ ويمكن ضبط طول التمدد مباشرة؛ وتحديد الموضع الدقيق لطول مقاومة الشد.

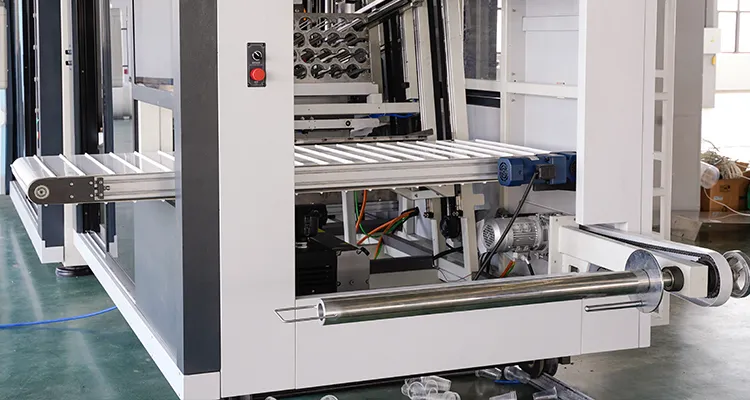

قطعة أكواب الطهم الآلي

1) مع المحرك الرئيسي، يتم استخدام التحكم في الحركة للوصول إلى الوضع السريع والدقيق.
2. إن أكواب الطهق التي يتم طهرها بواسطة محرك السيرفو وجهاز تحويل على شكل V تم تطويره بشكل مستقل، ما قد يحقق كأس امتصاص سريعة، وتدوير وتجميع، مناسب لمختلف الربلة ومنتجات ارتفاع الكوب.
3) يتم التحكم في الأكواب الكاسحة وكأس الدفع بواسطة موتور سيرفو، الذي يمكنه تمرير المنتجات بسرعة إلى سير الناقل وفقًا لعدد صفوف المنتجات المقولبة عند الوصول إلى عدد مرات العد.
4) يتم تشغيل سير الناقلة الخاص للكوب بواسطة موتور سيرفو، ويتم التقاط المنتجات وفقًا لعدد الصفوف من المنتجات المقولبة، ويتم إخراج المنتجات إلى الماكينة.

جزء إعادة تدوير النفايات

الجزء الطرفي مزود بآلية لف الخردة، والحد الأقصى لقطر اللفات هو 1.0 متر، ويسهل تغيير اللفيفة.

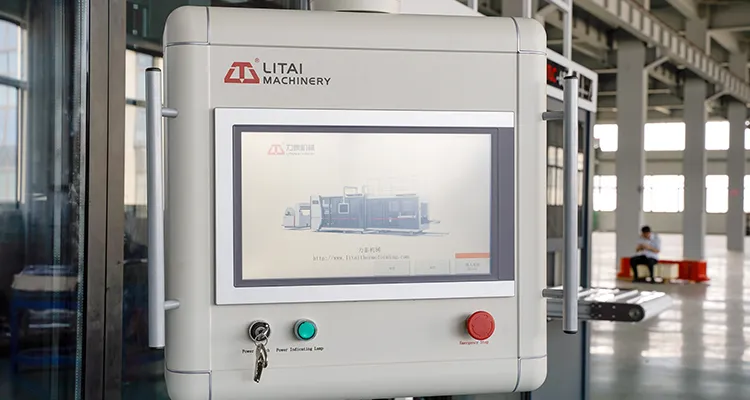

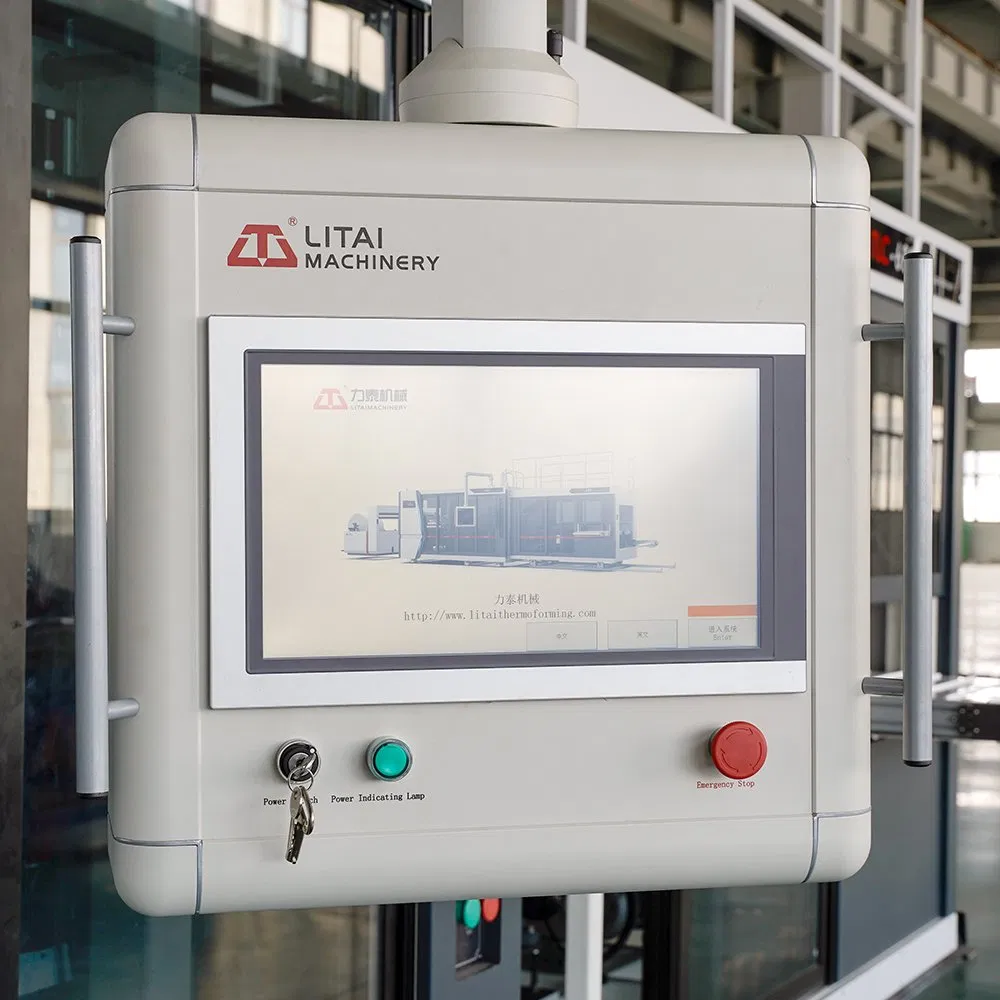

شاشة اللمس PLC

1. واجهة تفاعلية سهلة الاستخدام، يسهل تشغيلها.
2) ذاكرة كبيرة الحجم، لتلبية متطلبات تخزين بيانات المنتج بشكل كبير.
3. يتم تخزين بيانات المنتج وقراءتها من خلال وظيفة مفتاح واحد، وهي التشغيل السهل.
4. تجعل شاشة اللمس المتحركة عملية التشغيل مرنة ومريحة.
5) التكامل العالي، تصور البيانات، سهولة التحكم.
