مواصفات المنتج

المعلمات الفنية لـ PD-ZFY600

التكوينات الرئيسية لـ PD-ZFY600

وصف المنتج

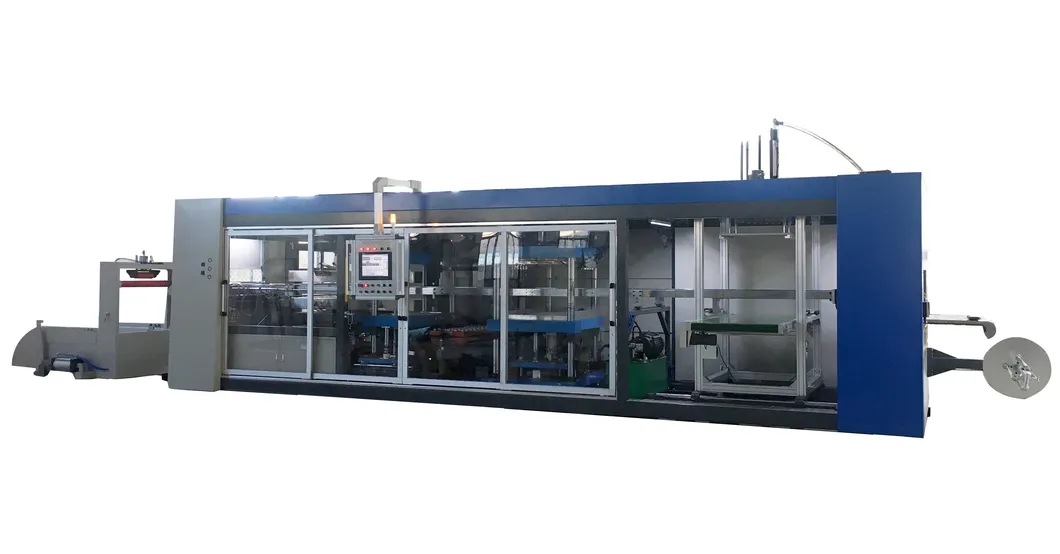

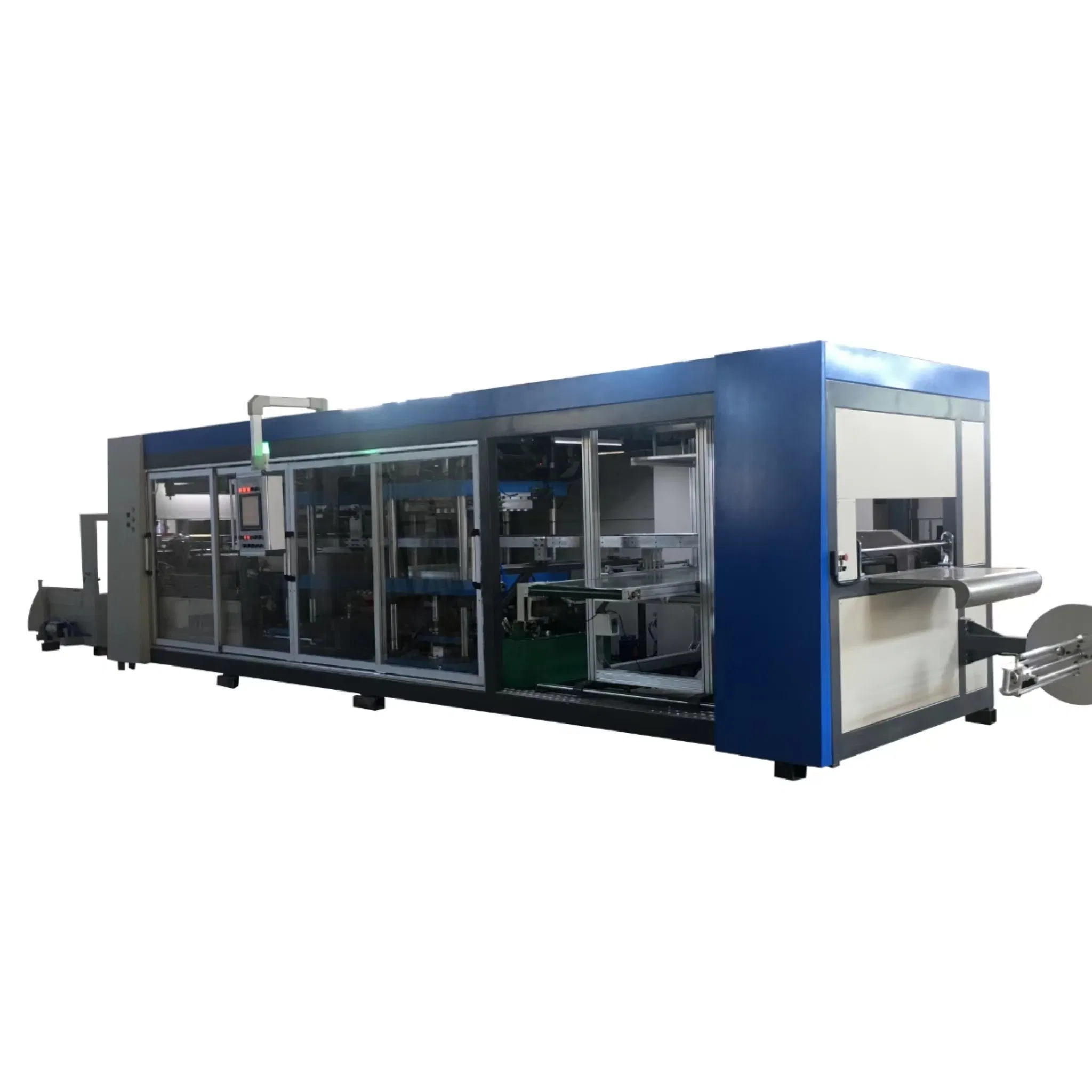

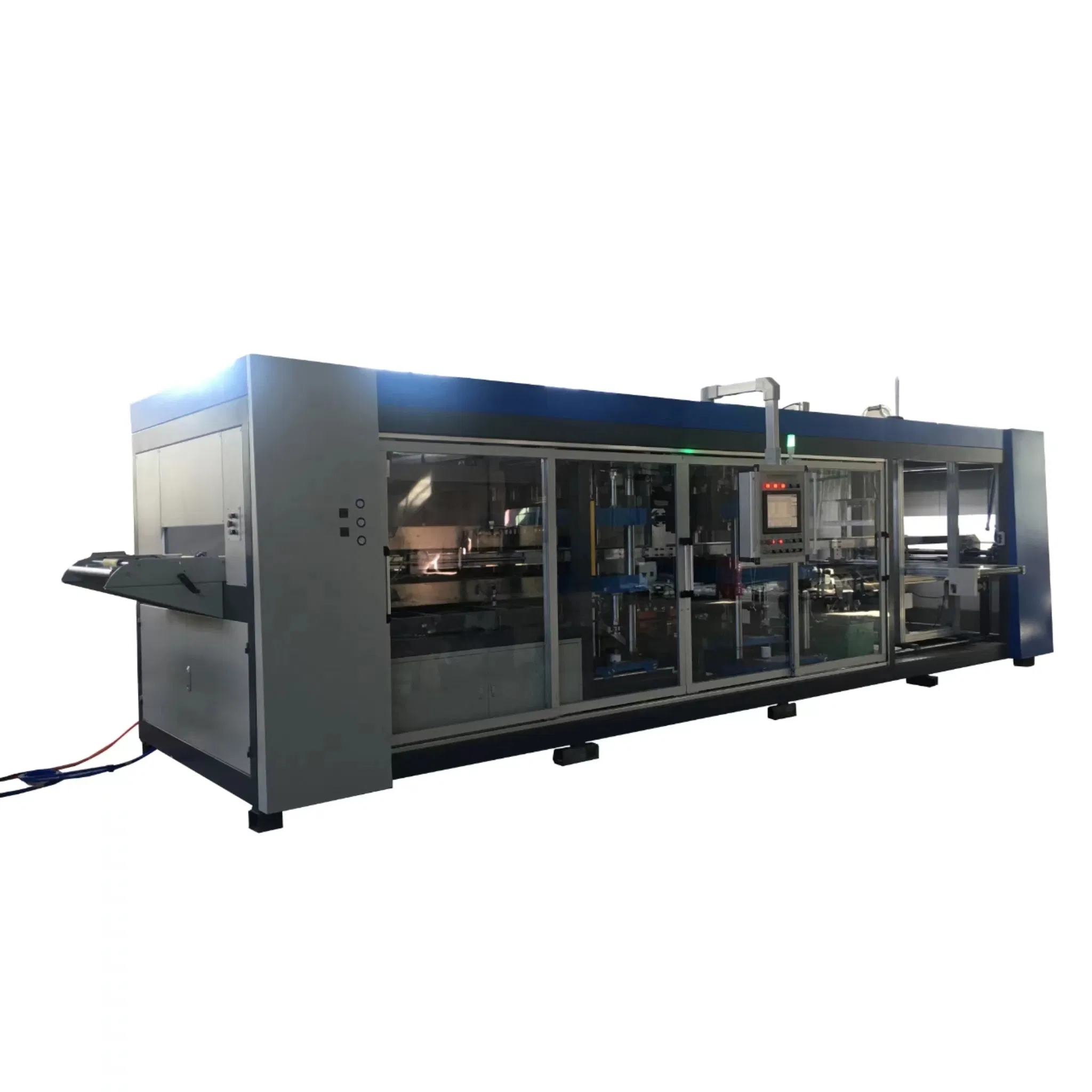

ماكينة قولبة شفط الضغط الموجب والسالب PD-ZFY600

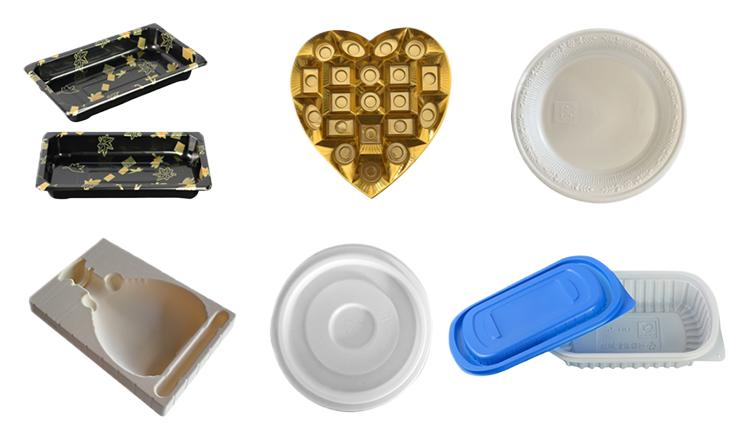

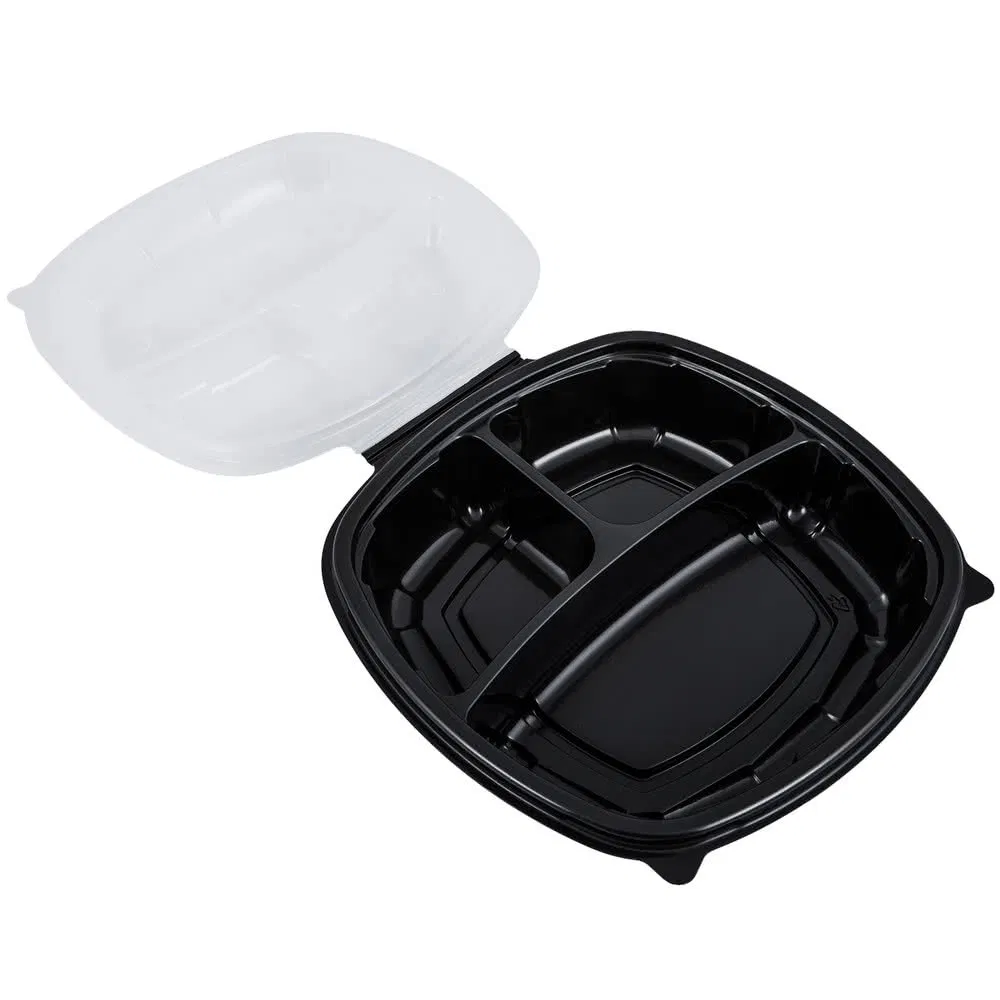

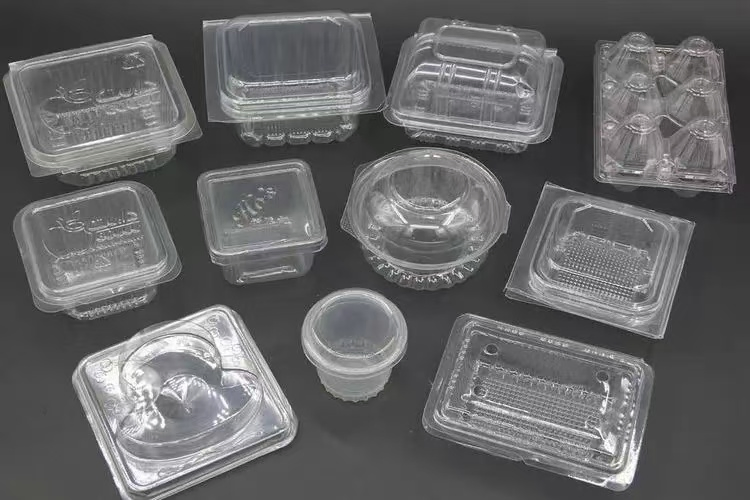

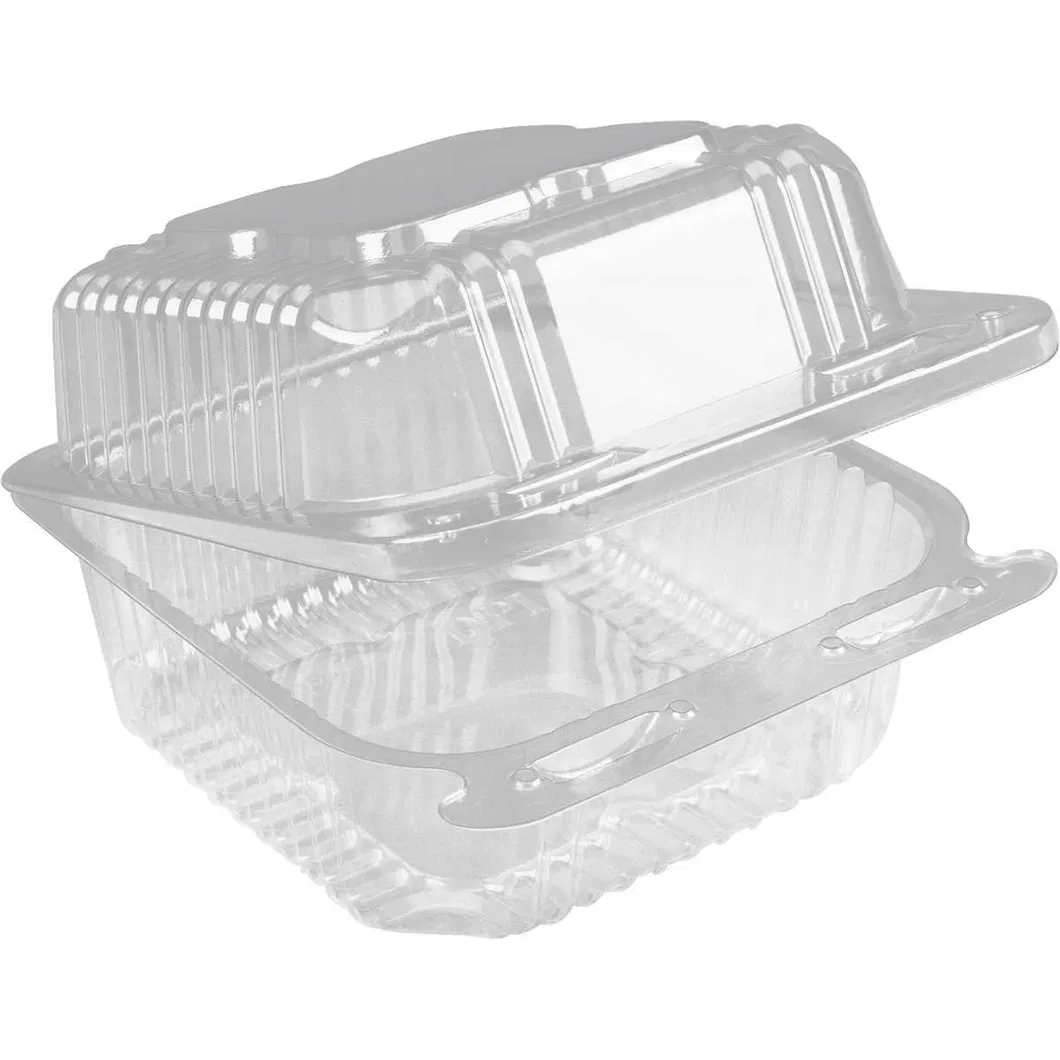

للاستخدام مع المنتجات التالية:

وصف الجهاز لـ PD-ZFY600

تتكون المعدات بشكل أساسي من جسم الماكينة، ونظام مولات امتصاص البلاستيك، ونظام التحكم في درجة الحرارة، ونظام تفريغ الهواء، ونظام تسخين، ونظام التحكم في الغاز، نظام التحكم الكهربائي والحاسوب، ونظام اللكم والقطع النهائي للمنتج، وتحلل المنتج، ونظام الدوران الذاتي للمواد المتطورة، والهياكل الأخرى.

I. جسم الماكينة

وهي ملحومة أو مقطعة بمقاطع هيكل فولاذي لمولات التركيب والتدفئة والتغليق الحراري واللكم والقطع والأجهزة المساعدة. يتميز إطار الهيكل الفولاذي الكلي بالقوة والصلابة الكافيين. تتم معالجة جميع الأسطح المعدنية باستخدام طلاء مقاوم للصدأ ورش القاع باستخدام طلاء مقاوم للصدأ؛ وتستخدم الأجزاء العامة والموحدة في الهيكل، وهو ما يعد مناسبًا للصيانة لاحقًا واستبدال جميع الأجزاء.

II. نظام التحكم الكهربائي والحاسوب / مرافق السلامة

• النظام مزود بعدد من تدابير الحماية، والتي قد يصطدم كل منها بالآخر مع نظام حماية السلسلة.
• جهاز منع تسرب حماية باب الأمان، باستخدام وضع حلقة الربط اليدوية، القفل اليدوي، لتحسين عامل سلامة الجهاز.
• يعتمد نظام التحكم الكهربائي الرئيسي وحدة تحكم مدمجة في وحدة التحكم المنطقية القابلة للبرمجة (PLC) وشاشة لوحة اللمس الصناعية كـ HMI (واجهة الماكينة البشرية) مع واجهة تعامل الصينية. الماكينة مزودة بأزرار لتشغيل جميع معلمات العملية، والإعداد، وتعديلها، الأمر الذي يجعل من السهل تشغيل المعدات وصيانتها.
• يتم تقسيم الماكينة بأكملها إلى وضع التشغيل اليدوي/التلقائي، وكل إعدادات التشغيل في شاشة اللمس لتحقيق ذلك؛ عندما يتم وضع المشغل في المادة وفقًا لمعدات بدء التشغيل التلقائي لإكمال عملية القوالب بأكملها مرة واحدة، حتى تكتمل المادة الموجودة في صومعة إنتاج معالجة المواد؛ يُستخدم الدليل بشكل أساسي لتغيير القالب أو بدء التحكم في العينة.
• تحتوي خزانة التوزيع على دوائر حماية، بما في ذلك التيار الزائد، والفولتية الزائدة، والفولتية تحت الجهد، والدائرة القصيرة، والحماية من الحمل الزائد. تحتوي عناصر التسخين على حماية للقلب المنصهر. هناك إشارات تحذير أو ملاحظات تتعلق بمشاكل السلامة التي قد تسبب ضررًا للنظام أو قطعة العمل. يتم تزويد الكابينة الكهربائية بمروحة تبريد محمية ومحمية.
• يتم إخفاء الكابلات والأسلاك غير القابلة للإزالة خارج صندوق الطاقة في قناة الكابل، ويسهل فتح الإصلاح، وإذا لم يكن بالإمكان القيام بذلك، فإن اختيار الخرطوم يكون ثابتًا.
• زر "Emergency Stop" (إيقاف الطوارئ) متعدد النقاط، "Emergency Stop" (إيقاف الطوارئ)، الذي يتم إجباره على قطع إمداد الطاقة عن الجهاز، بحيث يتم ذلك في "Emergency Stop" (إيقاف الطوارئ) في حالة عدم وجود موقف خطير.

III. واجهة الطاقة

• الكهرباء: مصدر طاقة بقدرة 380 فولت بقدرة 380 فولت ثلاثية الأطوار.
• الغاز: واجهة هواء مضغوط 1 بوصة، الضغط 0.6-0.8 ميغا بكسل. يوفر العملاء خزانات خاصة بهم لتخزين الهواء وضواغط الهواء والمجففات الباردة.

IV. الظروف البيئية المحيطة

الحد الأدنى لعرض باب الوصول الخاص بالجهاز في جانب الطلب: 3.0 م. الحد الأدنى لارتفاع باب الوصول الخاص بالجهاز في جانب الطلب: 3.0 م. الحد الأدنى للحمل الأرضي 800 كجم/M2.

ميزات الجهاز لـ PD-ZFY600

I. السمات

PD-ZFY600 ماكينة شفط الضغط الإيجابي والسلبي التي يتحكم فيها البرنامج، استخدام أحدث تقنية دولية لعملية تشكيل الصفائح البلاستيكية، هي مجموعة من تصميم التكامل الميكانيكي والكهربائي والهوائي، واستخدام الكمبيوتر الصغير والتحكم الصناعي التحكم القابل للبرمجة في PLC، والنظام بأكمله HMI (واجهة الماكينة البشرية). مدفأة إشعاعية مستوردة من نوع نفق مربع، وحك شفرة ليزر، وتدفأة، وحلية، وطقم وقص، تجميع في ثلاث محطات، تعمل في الوقت نفسه، وتقنيات متقدمة أخرى، وهي التغذية والتدفئة والقولبة، تم تجميع معدات القوالب البلاستيكية وقصها في مرحلة واحدة. اعمل على تقليل العمالة، والتشغيل المريح، وتحسين الإنتاجية، والموثوقية العالية، ودرجة عالية من التشغيل التلقائي، والمكرسة لخاصية تشكيل الحرارة، واللكم التلقائي للمنتج، وقطع خط التجميع.

II. الاستخدامات

مناسب للالوركين، PS، PP، PVC، PET، نظام منع انغلاق المكابح (ABS)، ومقالب آخر من البلاستيك، ومعالجة المواد الشفافة للغاية، والممتدّ العالي، والتمدّد السطحي، والمربع، والمربع، غير منتظم، ومدد إلى أعلى وأسفل ثنائي الاتجاه، وغطاء، وغير ذلك، وإنتاج مجموعة متنوعة من الصناديق، والأطباق، والأدراج، والبوليات، واللغيات، فئة التعبئة الصناعية وغيرها من منتجات التغليف.

III. تكوين العملية

إجمالي خط إنتاج ثلاثي المحطات، برنامج التشغيل: دور التحويل المتبادل المتكامل اليدوي/التلقائي، دليل أخذ العينات، إعداد معلمة التحكم.

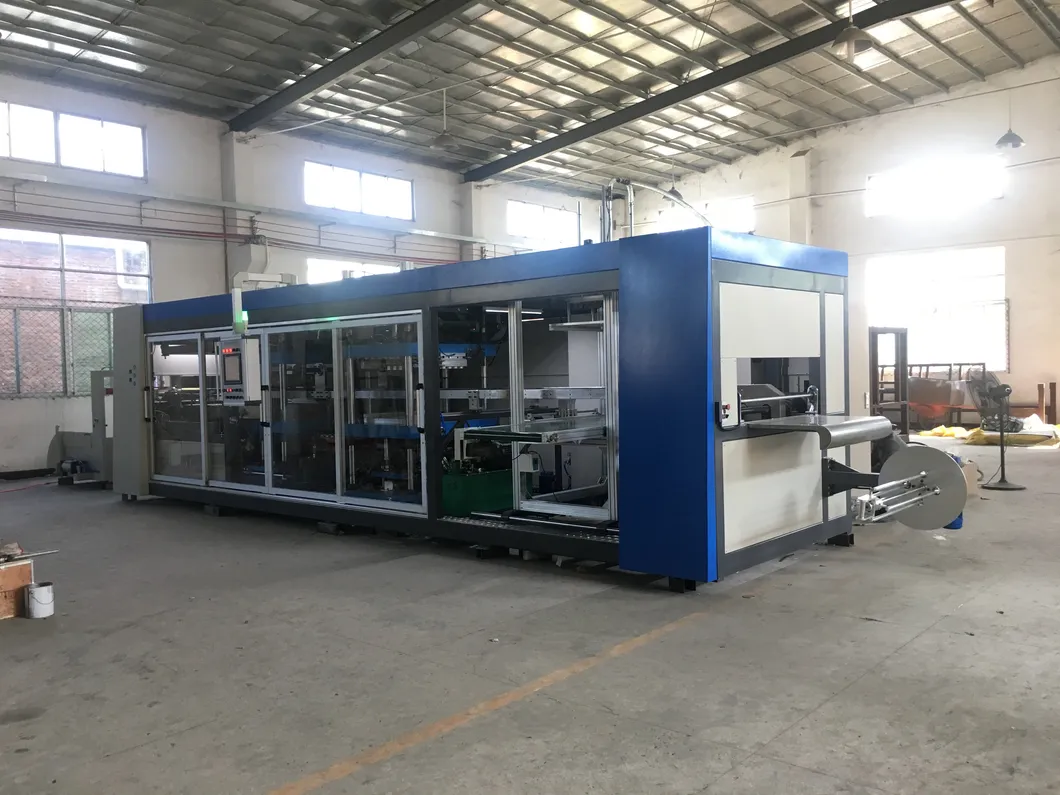

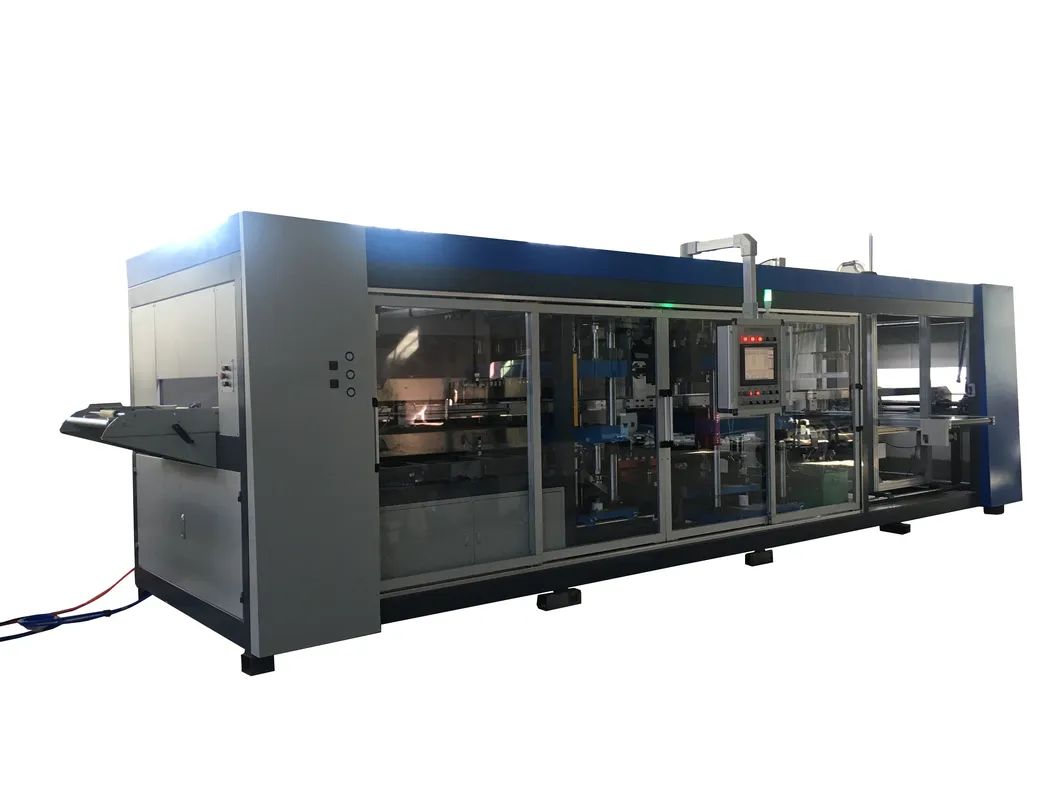

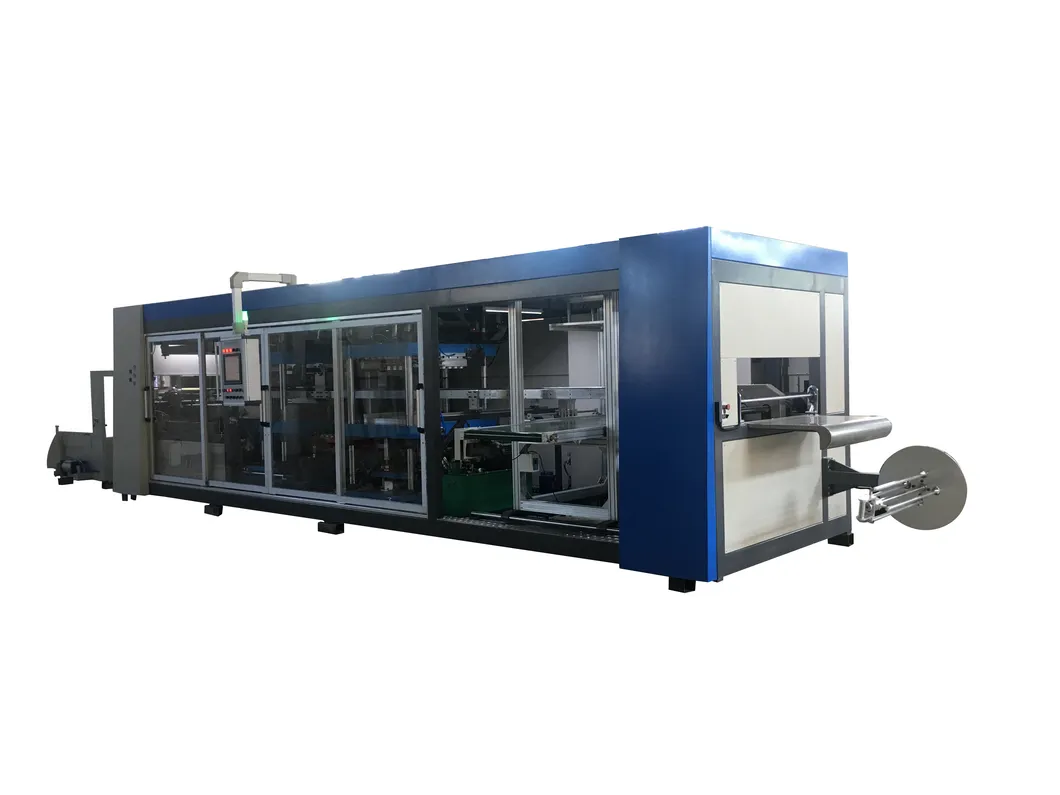

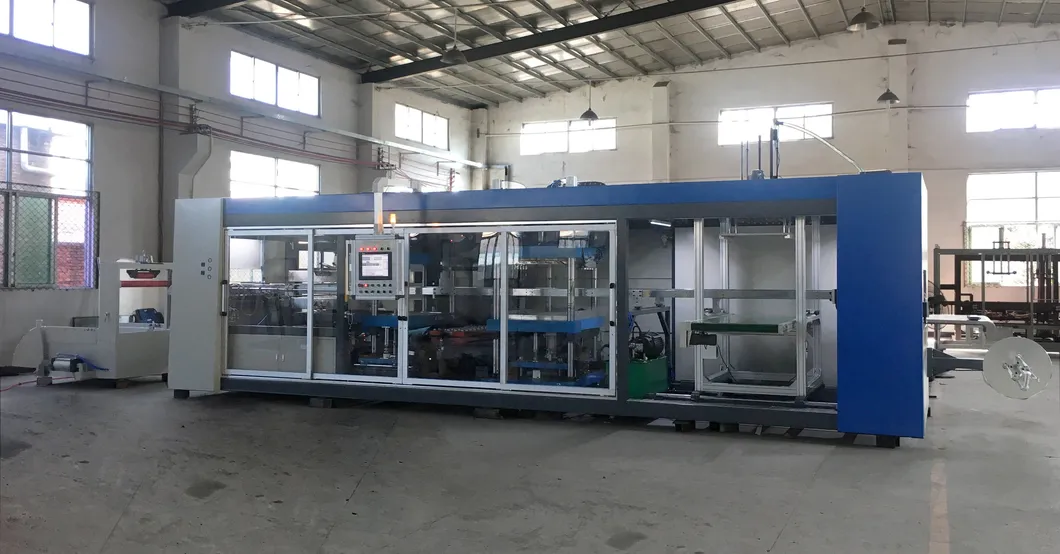

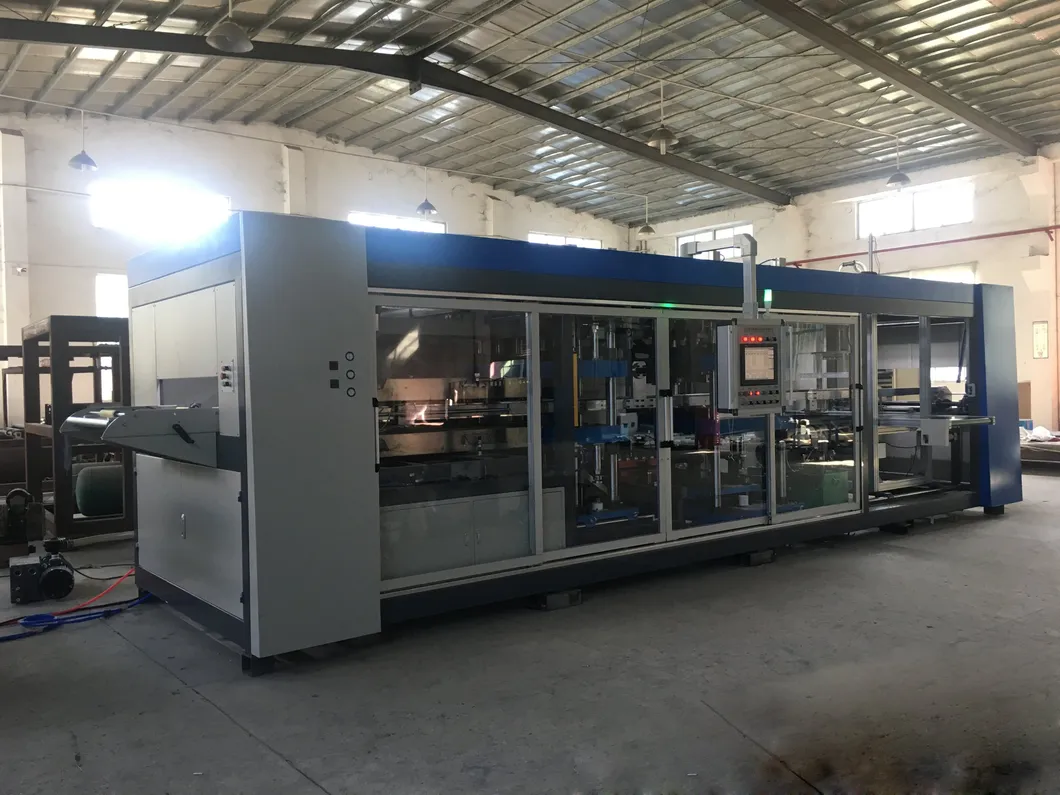

عرض الماكينة في ورشة العمل

مكونات ومحطات الماكينة المتكاملة

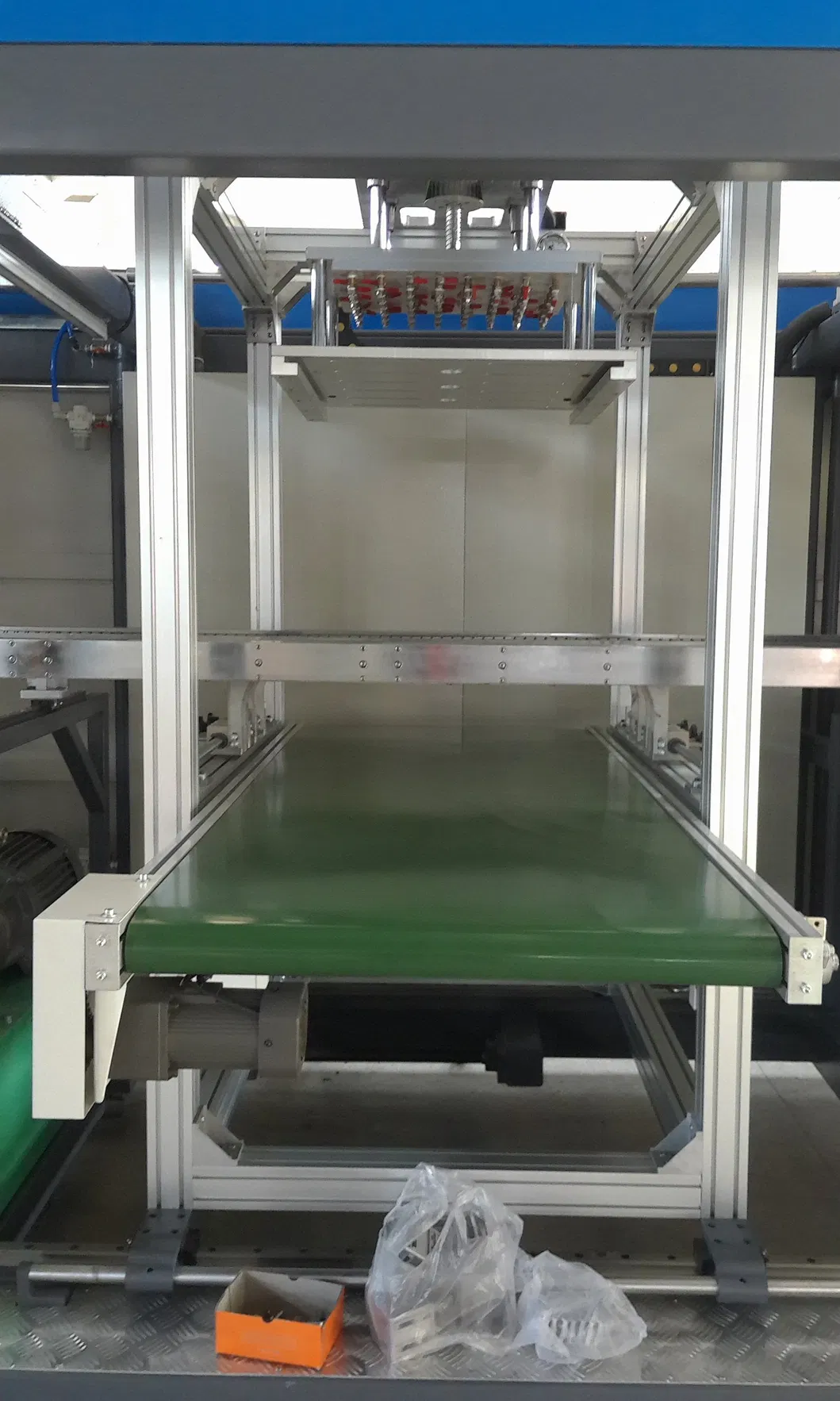

ناقل المنتج الصادر

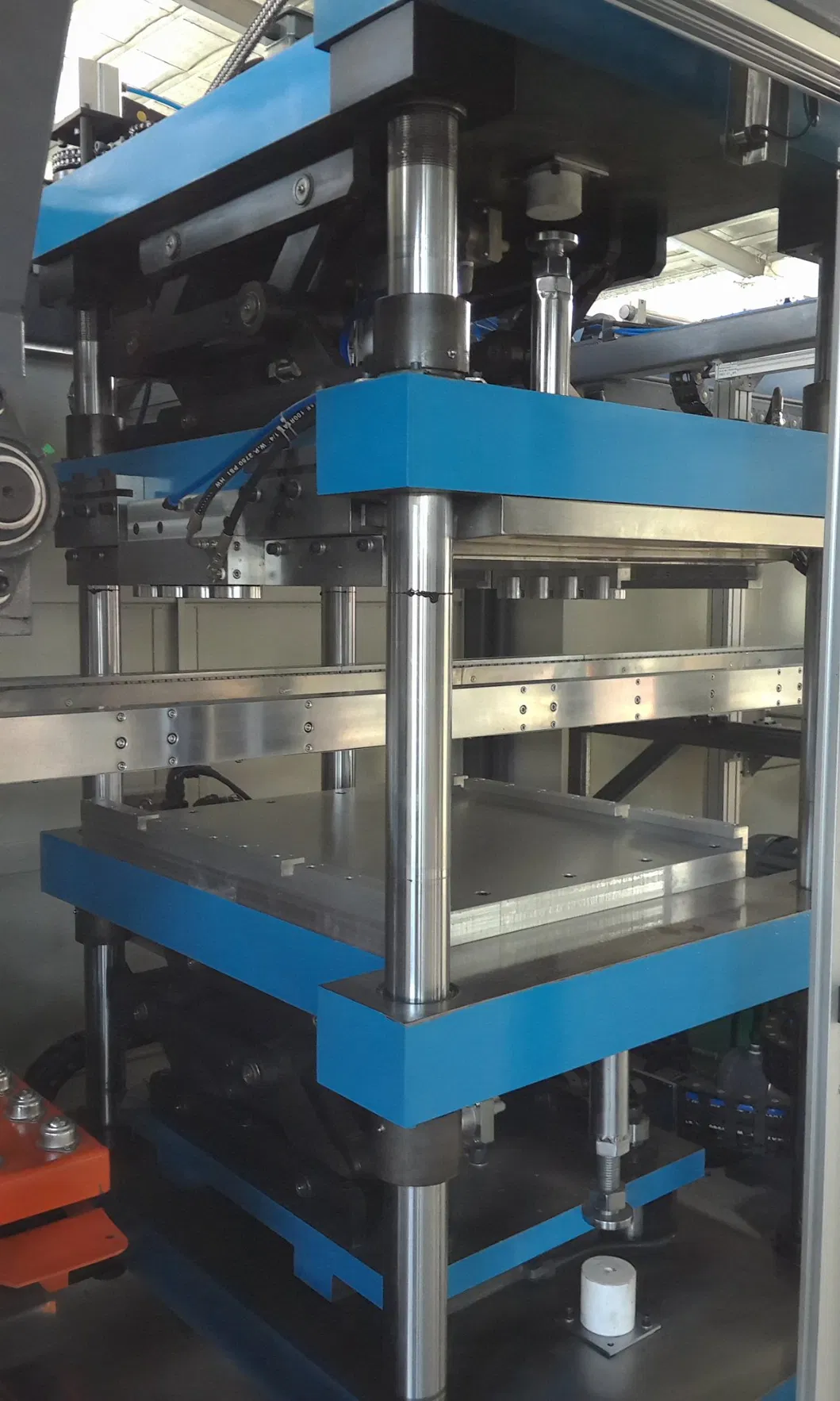

محطة قطع شاملة

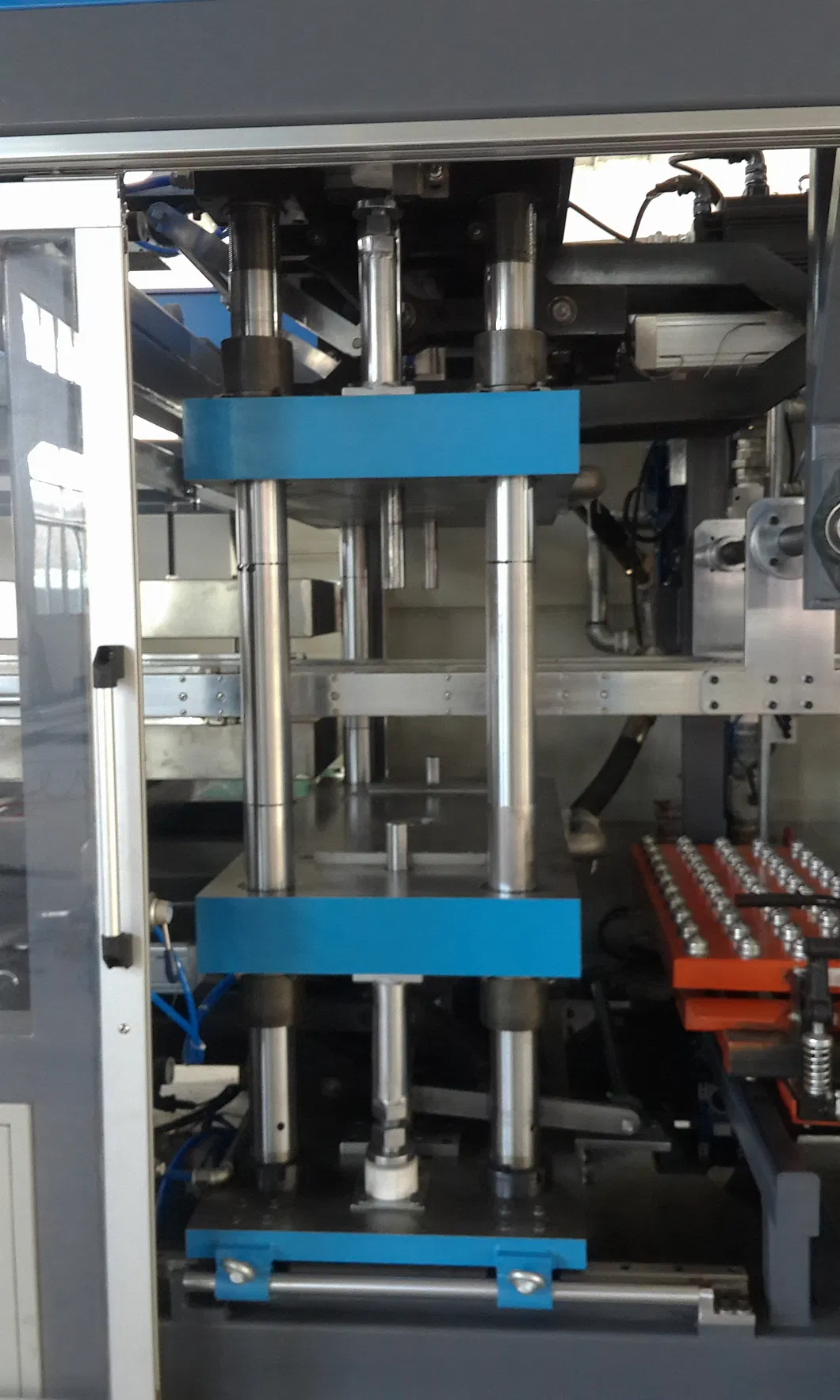

محطة القوالب المتكاملة

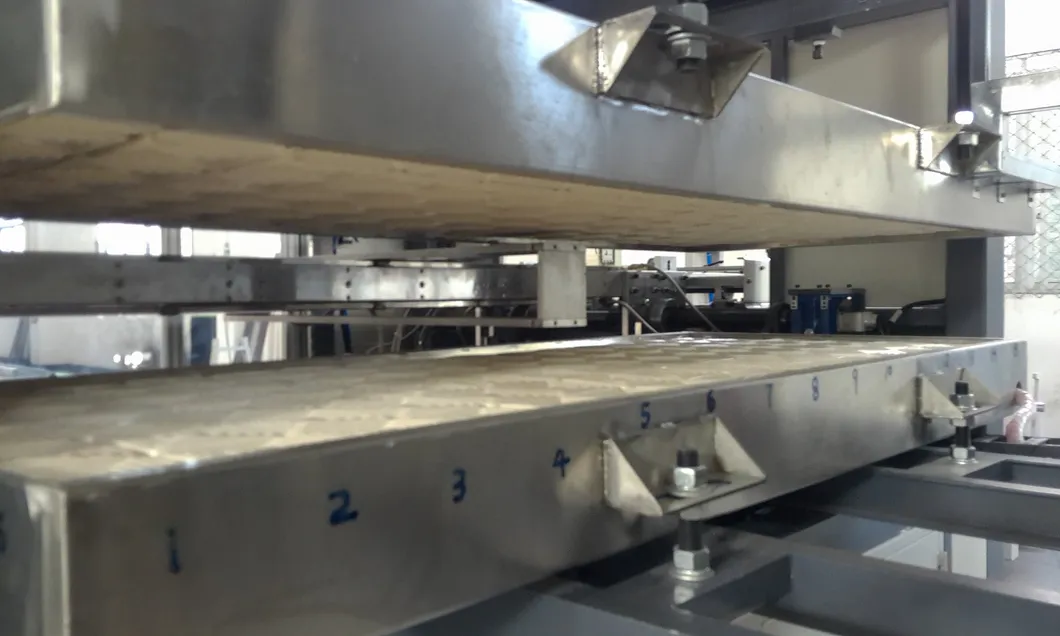

فرن كهربائي متكامل

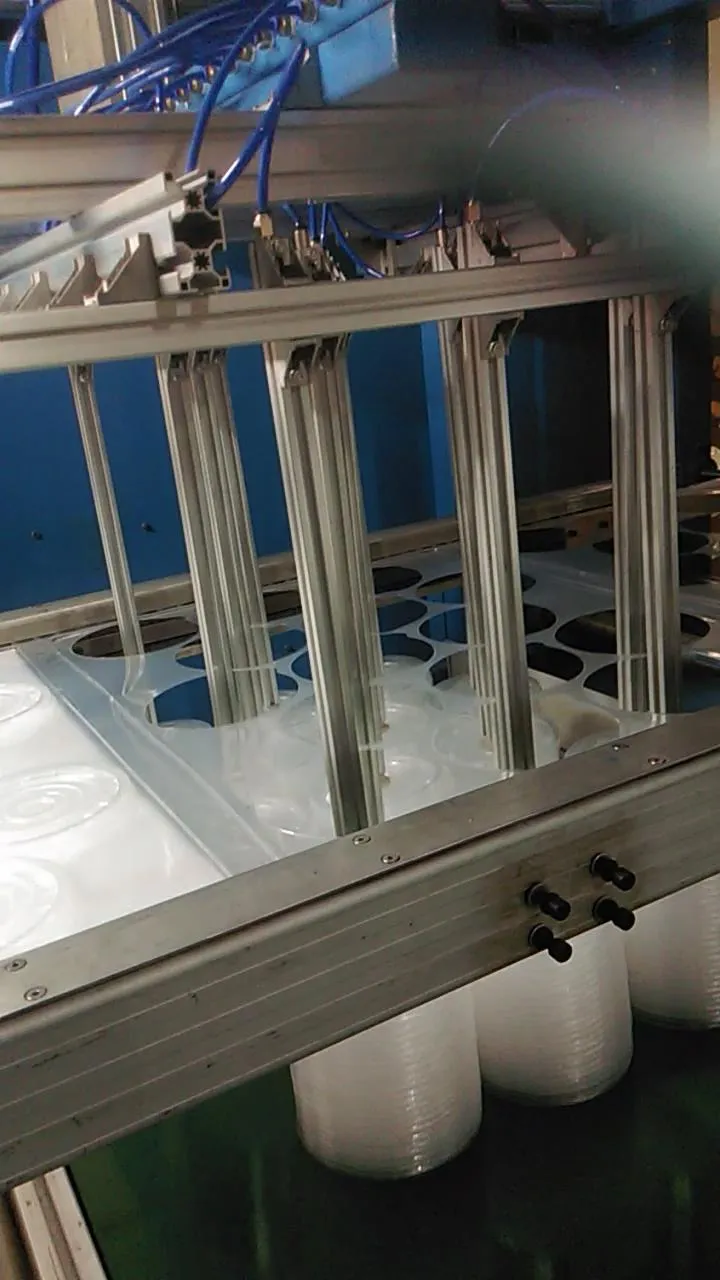

تجميع متكامل

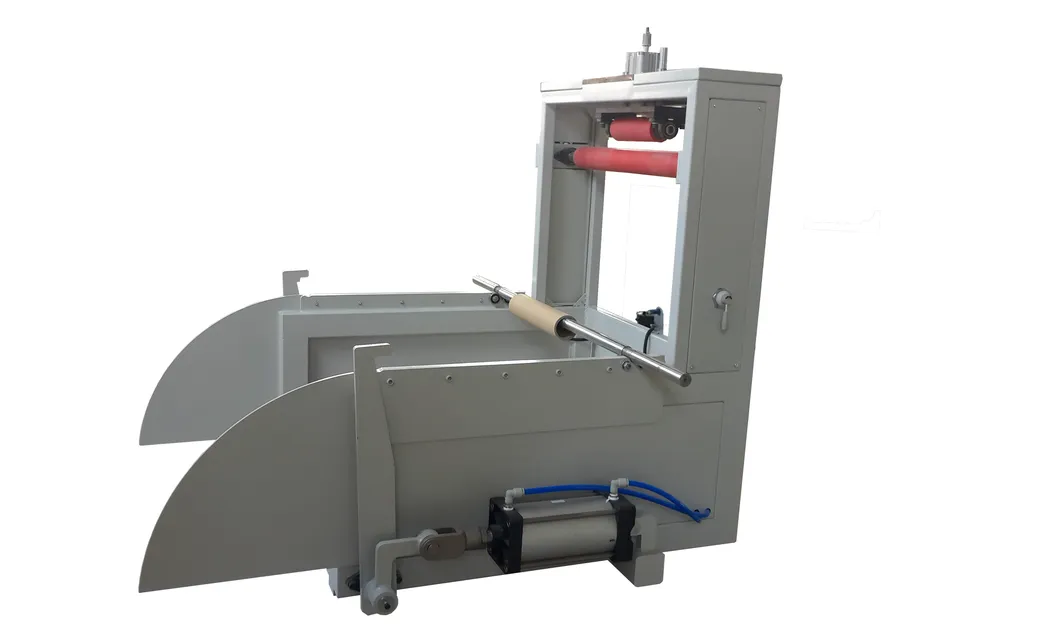

حامل تحميل متكامل

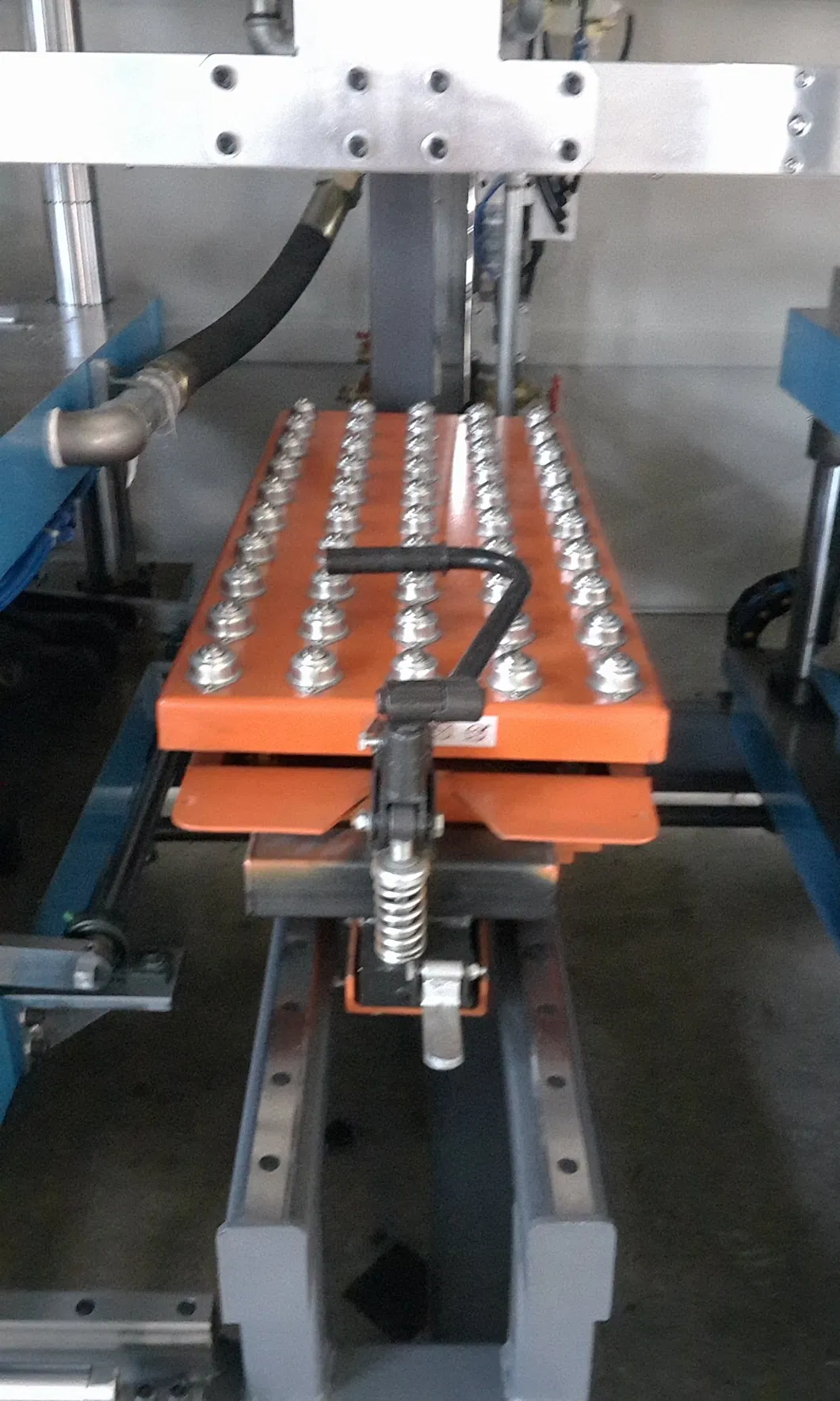

شاحنة رفع قالب متعددة الأطراف

خبرتنا ومميزاتنا

• الفريق الفني المحترف: 20 سنة من الخبرة في مجال البحث والتطوير والإنتاج، مع خبرة غنية في تقنية تشكيل الفراغ.
• خدمة غير قياسية مخصصة: توفر خدمة متكاملة للعملاء حلول تشكيل الفراغ الكاملة والممتازة.
• ضمان الجودة والموثوقية: يتم إنتاج جميع الأجزاء الميكانيكية بشكل مستقل من قبل مركز التحكم المركزي بالماكينات.
• خدمة مجانية بعد البيع: تكامل خدمات التركيب والتجهيز والتدريب للعملاء.

مستوى خدماتنا الاحترافية

خدمة ما قبل البيع

• وفقاً لمنتجات العميل لتزويدهم ببرنامج معقول، وبنسبة استثمار مناسبة في الأجهزة والمعدات الطرفية التي تمتص البلاستيك.
• تحديد كمية المياه والكهرباء والغاز اللازمة لحلقة الإنتاج وتوفيرها.
• تقديم برنامج معقول لتخطيط ورش العمل.
• توفير معلومات مصنعي القوالب والمواد المصنعة لمقالب الحقن البلاستيكي.

بيع الخدمات

• لتحسين كفاءة الإنتاج اللاحقة للعميل، نقوم بدراسة القوالب الحالية للعميل أو تقديم مقترحات لتخطيط وإعادة تطوير القوالب.
• بعد الانتهاء من تصنيع المعدات، نكون مسؤولين بالكامل عن التركيب والتجهيز والتدريب، ومساعدة المشغل على إنتاج المنتجات المثالية.
• تقديم اقتراحات عملية وجيدة للإنتاج للعملاء الجدد في صناعة تشكيل البلاستيك لتقليل تكاليف الإنتاج لديهم.

خدمة ما بعد البيع

• ضمان لمدة سنة واحدة لكافة المعدات، ويمكن استبدال القطع بأخرى جديدة خلال سنة واحدة (باستثناء الأضرار التي أحدثها الإنسان وقطع الغيار المرتزة).
• صيانة الجهاز طوال فترة الخدمة بتكلفة المواد فقط، وفي حال الحاجة إلى خدمة الصيانة في الموقع، يتم احتساب نفقات سفر معقولة فقط.
• بالنسبة إلى جميع العملاء الذين اشتروا معداتنا، سنقوم بزيارات دورية لمتابعة خدمة ما بعد البيع من وقت لآخر.

يمكننا تخصيص أي طراز، إذا كنت مهتمًا بماكيناتنا، فيُرجى أن لا تتردد في الاتصال بنا.
